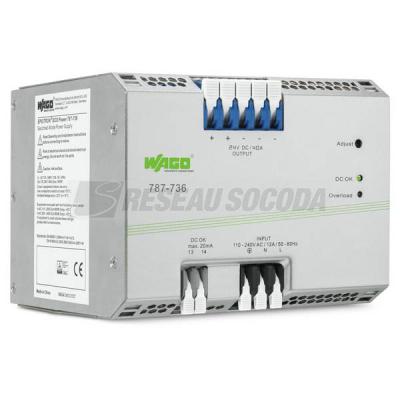

Alimentation A Découpage Eco Monophasée 230 V Ac / 24 V Dc - 40 A - Sortie Dc Ok

Alimentation à découpage ECO 2

Code article : WAO787736

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 354,8000 € / U


	Prix unitaire net HT
	869,9497 € / U
	soit :
	1 043,9396 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4066966628753
Réf. fabricant : 787-736

Informations complémentaires :
Alimentation à découpage ECO monophasée 230 V AC / 24 V DC
- 40 A - Sortie DC OK

Phases :	1

Tension d'entrée nominale u i nom :	AC 110 à 240 V

Plage de tension d'entrée :	AC 90 à 264 V; DC 130 à 373 V

Derating tension d'entrée :	-2 %/V (< 100 VAC)

Domaine de fréquence réseau nominale :	47 à 63 Hz; 0 Hz

Courant d'entrée i :

Courant de décharge :	? 2 mA

Courant de démarrage :	? 30 A

Facteur de puissance :	? 0,94 (230 VAC); ? 0,98 (115 VAC)

Correction du facteur de puissance (pfc) :	Aktive

Temps de rétention de panne de secteur :	? 17 ms (230 VAC)

Tension de sortie nominale uo nom :	DC 24 V (SELV)

Plage de tension de sortie :	DC 22 à 28 V (adjustable)

Préréglage d'usine :	DC 24 V

Courant de sortie nominale io nom :	40 A (24 VDC)

Puissance de sortie :	960 W

Précision de réglage :	? 1 %

Ondulation résiduelle :	? 100 mV (peak-to-peak)

Comportement dans le cas d'une surcharge :	Puissance constante (dans la phase de surcharge 1,15 à 1,4 x Is); en cas de court-circuit,

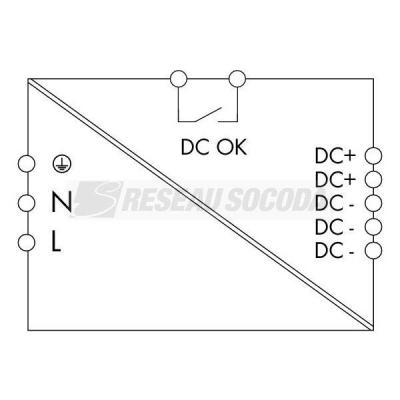

Signalisation :	1 x LED DC OK (green) 1 x LED overload (red) 1 x signal output DC OK (optocoupler as make

Indication de l'état de fonctionnement :	LED verte (DC 24 V o.k.), LED rouge (surcharge) LED red (overload)

Perte de puissance pv :	? 107 W (230 VAC; nominal load)

Efficacité :	90%

Fusible interne :	T 20 A / 250 V

Fusible en amont nécessaire :	an external DC fuse required for DC input voltage

Fusible en amont recommandé :	Circuit breakers 13 A, 16 A, 20 A, characteristic: B or C

Tension d'isolement (pri-sec) :	DC 4,242 kV

Tension d'isolement entrée/pe :	DC 2,2 kV

Tension d'isolement sortie/pe :	DC 0,7 kV

Tension d'isolement sortie/contact de signal :	DC 0,7 kV

Classe de protection :	I

Indice de protection :	IP20 (selon EN 60529)

Tension de retour :	? DC 29 V

Catégorie de surtension :	II

Protection contre les pics de tension, primaire :	Varistor

Protection contre les courts-circuits :	Oui

Fonctionnement à vide :	Oui

Possibilité de montage en parallèle :	oui

Possibilité de montage en série :	Yes

Mtbf :	> 250000 h (selon CEI 61709)

Type de connexion 1 :	Input/Signaling

Technique de connexion :	Push-in CAGE CLAMPr

Wago terminal :	WAGO 2706 Series

Conducteur rigide :	0,5 à 6 mm² / 20 à 10 AWG

Conducteur souple :	0,5 à 6 mm² / 20 à 10 AWG

Longueur de dénudage :	11 à 12 mm / 0.43 à 0.47 inch

Type de connexion 2 :	Output

Technique de connexion 2 :	Push-in CAGE CLAMPr

Wago terminal 2 :	WAGO 2716 Series

Conducteur rigide 2 :	1,5 à 16 mm² / 16 à 6 AWG

Conducteur souple 2 :	1,5 à 16 mm² / 16 à 6 AWG

Longueur de dénudage 2 :	12 à 13 mm / 0.47 à 0.51 inch

Largeur :	170 mm / 6.69 inch

Hauteur :	136 mm / 5.354 inch

Hauteur à partir du niveau supérieur du rail :	150 mm / 5.91 inch

Type de montage :	DIN-35 rail (EN 60715)

Poids :	3500 g

Température ambiante (fonctionnement) :	-25 à 70 °C

Température ambiante (stockage) :	-40 à 85 °C

Humidité relative :	? 95% (no condensation permissible)

Derating :	-2,66 % / K (> 55 °C); -2 % / V (Ue < AC 100 V)

Degré de pollution :	2

Catégorie de climat :	3K3 (per EN 60721)

Marquage de conformité :	CE

Normes/spécifications :	EN 62368-1; EN 61204-3; EN 61000-6-2; EN 61000-6-3; UL 60950-1; UL 508

Groupe de produits :	6 (Interface Electronics)

Type d'emballage :	20

Pays d'origine :	CN

Gtin :	4050821748250

Numéro du tarif douanier :	85044082900

Hauteur (mm) :	195

Largeur (mm) :	190

Profondeur (mm) :	178

Poids (g) :	4620

Ean :	4050821748250

Mots clés : alimentation decoupage relai 787736 découpage eco monophasée sortie 787-736 4066966628753 wao787736
