Interfaçage & E/S Déportées » Wago » Interfaces Electroniques

Information(s) non contractuelle(s)

Module De Redondance Classic Mosfet 24 V Dc - 2 X 20 A / 1 X 40 A

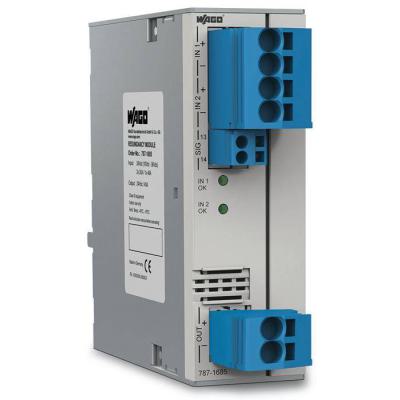

Module de redondance CLASSIC M

Code article : WAO7871685

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	529,2000 € / U


	Prix unitaire net HT
	339,8121 € / U
	soit :
	407,7745 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4055143534529
Réf. fabricant : 787-1685

Informations complémentaires :
Module de redondance CLASSIC MOSFET 24 V DC - 2 x 20 A / 1
x 40 A

Tension d'entrée nominale u i nom :	2 x DC 24 V

Plage de tension d'entrée :	2 x DC 10 à 36 V

Domaine de fréquence réseau nominale :	0 Hz

Courant d'entrée i :

Entrée powerboost :	DC 60 A (4 s); DC 50 A (8 s)

Entrée topboost :	DC 100 A (50 ms)

Tension de sortie nominale uo nom :	DC 24 V

Plage de tension de sortie :	DC 10 à 36 V (Ui û voltage drop(

Chute de tension :	? 100 mV (Input/Output)

Courant de sortie nominale io nom :	40 A

Puissance de sortie :	960 W

Fréquence de commutation :	5 kHz

Powerboost :	DC 120 A (4 s); DC 100 A (8 s)

Topboost :	DC 200 A (50 ms)

Signalisation :	1 x LED IN1 (green) 1 x LED IN2 (green 1 x signal contact DC OK (IN1 and IN2 > 10 VDC)

Indication de l'état de fonctionnement :	2 x LED verte (Us > 10 V DC)

Perte de puissance pv :	? 1,5 W (no load); ? 9,5 W (nominal load)

Efficacité :	99,50%

Tension d'isolement (connecteurs-boîtier) :	DC 0,5 kV

Classe de protection :	III

Indice de protection :	IP20 (selon EN 60529)

Protection contre les inversions de polarité :	Oui

Tension de retour :	? DC 37 V

Possibilité de montage en parallèle :	oui

Mtbf :	> 500000 h (selon CEI 61709)

Type de connexion 1 :	Input/Output

Technique de connexion :	Push-in CAGE CLAMPr

Wago terminal :	WAGO 831 Series

Conducteur rigide :	0,5 à 10 mm² / 20 à 8 AWG

Conducteur souple :	0,5 à 10 mm² / 20 à 8 AWG

Longueur de dénudage :	13 à 15 mm / 0.51 à 0.59 inch

Type de connexion 2 :	Signaling

Technique de connexion 2 :	CAGE CLAMPr

Wago terminal 2 :	WAGO 721 Series

Conducteur rigide 2 :	0,08 à 2,5 mm² / 28 à 12 AWG

Conducteur souple 2 :	0,08 à 2,5 mm² / 28 à 12 AWG

Longueur de dénudage 2 :	8 à 9 mm / 0.31 à 0.35 inch

Largeur :	42 mm / 1.654 inch

Hauteur :	127 mm / 5 inch

Hauteur à partir du niveau supérieur du rail :	139,5 mm / 5.421 inch

Type de montage :	DIN-35 rail (EN 60715)

Poids :	370 g

Température ambiante (fonctionnement) :	-40 à 70 °C

Température ambiante (stockage) :	-40 à 85 °C

Humidité relative :	5 à 96 % (no condensation permissible)

Derating :	-1,5 %/K (> 65 °C)

Degré de pollution :	2

Catégorie de climat :	3K3 (per EN 60721; except for low air pressure)

Marquage de conformité :	CE

Normes/spécifications :	EN 61204-3; EN 60950-1; UL 60950; UL 508; DNV GL

Type d'emballage :	20

Pays d'origine :	CN

Gtin :	4055143534529

Numéro du tarif douanier :	85044090900

Hauteur (mm) :	80

Largeur (mm) :	150

Profondeur (mm) :	150

Poids (g) :	436,2

Ean :	4055143534529

Mots clés : 7871685 module redondance classic mosfet 787-1685 4055143534529 wao7871685
