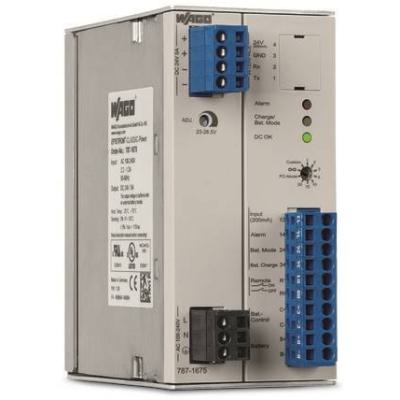

Alimentation Classic Monophasée Avec Régulateur De Charge 24 V Dc - 5 A

Alim.courant.non interrup dc24

Code article : WAO7871675

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	692,4000 € / U


	Prix unitaire net HT
	444,6067 € / U
	soit :
	533,5280 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4050821502616
Réf. fabricant : 787-1675

Informations complémentaires :
Alimentation Classic monophasée avec régulateur de charge
24 V DC - 5 A

Tension d'entrée nominale u i nom :	AC 100 à 240 V

Plage de tension d'entrée :	AC 85 à 264 V; DC 120 à 372 V

Derating tension d'entrée :	-1.5 %/V (< 110 VAC); -1 %/V (< 150 VDC)

Domaine de fréquence réseau nominale :	44 à 66 Hz; 0 Hz

Courant d'entrée i :

Courant de décharge :	? 1 mA

Courant de démarrage :	? 30 A

Correction du facteur de puissance (pfc) :	Passive

Tension de sortie nominale uo nom :	DC 24 V (SELV)

Plage de tension de sortie :	DC 23 à 28,5 V (at mains operation); 18.5 à 27.5 VDC (at buffer operation)

Courant de sortie nominale io nom :	5:00 AM

Puissance de sortie :	120 W

Précision de réglage :	? 1 %

Ondulation résiduelle :	? 50 mV (peak-to-peak)

Limitation du courant :	1,1 x Is; TopBoost

Comportement dans le cas d'une surcharge :	Courant constant

Temps tampon :	1 s à 20 min (or continously; PC mode; adjustable via software)

Seuil d'activation (réglable) :	DC 20 à 25,5 V (configurable via software; pre-configured: 22 VDC)

Courant de charge :	0,3 à 1 A

Tension de fin de charge :	DC 26 à 29,5 V (temperature-controlled; optional fixed setting)

Module accumulateur recommandé :	787-871, 787-872, 787-873, 787-876, 787-1671

Signalisation :	1 x LED alarm (red) 1 x LED battery charge (yellow) 1 x LED DC OK (green) 3 x signal outpu

Indication de l'état de fonctionnement :	LED green (DC OK) LED yellow (battery mode) LED red (alarm)

Communication :	Interface RS-232

Entrée de commande à distance :	pour désactiver le mode tampon

Perte de puissance pv :	? 5,2 W (buffer operation; 24 VDC; 5 A); ? 17 W (mains operation; AC 230 V; DC 24 V; 5 A);

Perte de puissance max. pv max. :	30 W (90 VAC; charging)

Efficacité :	88%

Fusible interne :	T 4 A / 250 V (en entrée)

Fusible en amont nécessaire :	an external DC fuse required for DC input voltage

Fusible en amont recommandé :	Circuit breakers 6 A, 10 A, 16 A, characteristic: B or C

Tension d'isolement (pri-sec) :	DC 4,242 kV

Tension d'isolement entrée/pe :	DC 2,2 kV

Tension d'isolement sortie/pe :	DC 0,7 kV

Classe de protection :	I

Indice de protection :	IP20 (selon EN 60529)

Protection contre les inversions de polarité :	Oui

Tension de retour :	? DC 35 V

Catégorie de surtension :	II

Protection contre les pics de tension, primaire :	Varistor

Protection contre les surtensions, secondaire :	Internal protectiVDCe circuit ? 38 VDC (in case of an error)

Possibilité de montage en parallèle :	oui, max. 3 modules accumulateurs pour augmenter la durée du secours

Mtbf :	> 500000 h (selon CEI 61709)

Type de connexion 1 :	Input/Output/Signaling

Technique de connexion :	CAGE CLAMPr

Wago terminal :	WAGO 721 Series

Conducteur rigide :	0,08 à 2,5 mm² / 28 à 12 AWG

Conducteur souple :	0,08 à 2,5 mm² / 28 à 12 AWG

Longueur de dénudage :	8 à 9 mm / 0.31 à 0.35 inch

Type de connexion 2 :	Interface

Technique de connexion 2 :	CAGE CLAMPr

Wago terminal 2 :	WAGO 734 Series

Conducteur rigide 2 :	0,08 à 1,5 mm² / 28 à 14 AWG

Conducteur souple 2 :	0,08 à 1,5 mm² / 28 à 14 AWG

Longueur de dénudage 2 :	6 à 7 mm / 0.24 à 0.28 inch

Longueur de la ligne max. :	3 m (Output, Battery Control)

Largeur :	60 mm / 2.362 inch

Hauteur :	127 mm / 5 inch

Hauteur à partir du niveau supérieur du rail :	135,5 mm / 5.335 inch

Type de montage :	DIN-35 rail (EN 60715)

Poids :	885 g

Température ambiante (fonctionnement) :	-25 à 70 °C (Device start at -40 °C type-tested)

Température ambiante (stockage) :	-25 à 85 °C

Humidité relative :	5 à 96 % (no condensation permissible)

Derating :	-3 % / K (> +50 °C)

Degré de pollution :	2

Catégorie de climat :	3K3 (per EN 60721)

Marquage de conformité :	CE

Normes/spécifications :	EN 60950, UL 60950, UL 508, EN 61204-3, GL

Groupe de produits :	6 (Interface Electronics)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4050821502616

Numéro du tarif douanier :	85044082900

Hauteur (mm) :	96

Largeur (mm) :	143

Profondeur (mm) :	202

Poids (g) :	847,8

Ean :	4050821502616

Mots clés : dc24v 7871675 alimentation classic monophasée régulateur charge 787-1675 4050821502616 wao7871675
