Disjoncteur Electronique 24 V Dc - 4 Canaux 2...12 A Avec Limitation Active Cour

Disjoncteur électronique 24 V

Code article : WAO7871664/2121000

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	646,8000 € / U


	Prix unitaire net HT
	415,3259 € / U
	soit :
	498,3911 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4055143319973
Réf. fabricant : 787-1664/212-10

Informations complémentaires :
Disjoncteur électronique 24 V DC - 4 canaux 2...12 A avec
limitation active cour

Tension d'entrée nominale u i nom :	DC 24 V

Plage de tension d'entrée :	DC 18 à 30 V

Nombre de canaux au total (module) :	4

Tension de sortie nominale uo nom :	4 x DC 24 V

Plage de tension de sortie :	DC 18 à 30 V (Ui û voltage drop(

Chute de tension :	? 240 mV (Input (+))

Courant de sortie nominale io nom :	4 x 2 / 4 / 6 / 8 / 10 / 12 A (adjustable for each channel via selector switch)

Préréglage d'usine :	DC 12 A; switched on

Temps de déclenchement :	16 ms à 5 s (Load-dependent)

Capacité de mise sous tension :	> 65000 µF par canal

Comportement au démarrage :	Démarrage des canaux en cascade (en fonction de la charge, min. 50 ms / max. 5 s)

Limitation active du courant :	Oui

Limitation du courant :	1.7 x Io nom typ.

Signalisation :	4 x LED (verte/rouge/orange) 1 x remote input (S1) 2 x active signal output (S2, S3)

Indication de l'état de fonctionnement :	LED green (channel OK) LED red (tripped channel)

Entrée de commande à distance :	Réenclenchement de tous les canaux activés par impulsion 15 V à 30 V DC pendant au moins 5

Perte de puissance pv :	? 0,77 W (no load); ? 12,3 W (4 x 12 A)

Efficacité :	99%

Fusible interne :	15 AT par canal

Tension d'isolement (connecteurs-boîtier) :	DC 0,5 kV

Classe de protection :	III

Indice de protection :	IP20 (selon EN 60529)

Tension de retour :	? DC 35 V

Protection contre les pics de tension, primaire :	Suppressor diode, 33 V

Service en parallèle des canaux individuels :	non admissible

Mtbf :	> 500000 h (selon CEI 61709)

Type de connexion 1 :	Input (+)

Technique de connexion :	Push-in CAGE CLAMPr

Wago terminal :	WAGO 831 Series

Conducteur rigide :	0,5 à 10 mm² / 20 à 8 AWG

Conducteur souple :	0,5 à 10 mm² / 20 à 8 AWG

Longueur de dénudage :	13 à 15 mm / 0.51 à 0.59 inch

Type de connexion 2 :	Input (û), output, signaling

Technique de connexion 2 :	CAGE CLAMPr

Wago terminal 2 :	WAGO 721 Series

Conducteur rigide 2 :	0,08 à 2,5 mm² / 28 à 12 AWG

Conducteur souple 2 :	0,08 à 2,5 mm² / 28 à 12 AWG

Longueur de dénudage 2 :	8 à 9 mm / 0.31 à 0.35 inch

Largeur :	45 mm / 1.772 inch

Hauteur :	90 mm / 3.543 inch

Hauteur à partir du niveau supérieur du rail :	115,5 mm / 4.547 inch

Type de montage :	DIN-35 rail (EN 60715)

Poids :	170 g

Température ambiante (fonctionnement) :	-25 à 70 °C

Température ambiante (stockage) :	-25 à 85 °C

Humidité relative :	5 à 96 % (no condensation permissible)

Derating :	pas de derating

Degré de pollution :	2

Marquage de conformité :	CE

Normes/spécifications :	UL 508, UL 2367, GL , EN 60950, EN 61000-6-2, EN 61000-6-3 ( en préparation)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4055143319973

Numéro du tarif douanier :	85363010900

Hauteur (mm) :	60

Largeur (mm) :	120

Profondeur (mm) :	120

Poids (g) :	242,8

Ean :	4055143319973

Mots clés : 7871664/2121000 disjoncteur electronique canaux limitation active cour 787-1664/212-10 787166421210 4055143319973 wao7871664/2121000

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

415,3259 € / U HT
498,3911 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	WAO7871664/000080 Ecb 4-ch 24 v dc 4055143964494		273,5448 € / U HT 328,2538 € / U TTC

	WAO7871664/106000 Disjoncteur électronique 24 V 4050821848295		230,3941 € / U HT 276,4729 € / U TTC

	WAO7871668 Disjoncteur électronique 24 V 4050821502593		392,9799 € / U HT 471,5759 € / U TTC

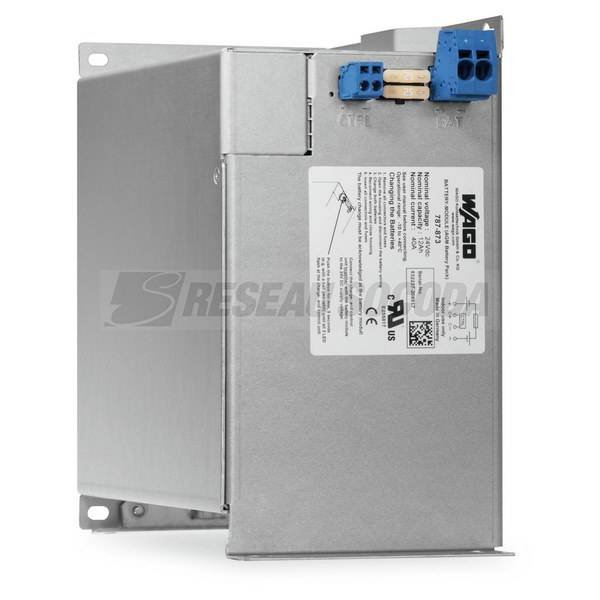

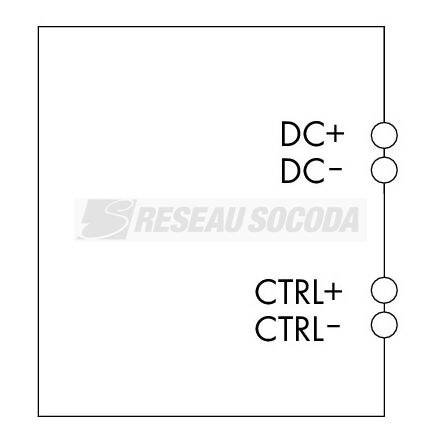

	WAO787873 Batterie 24 V DC - 12 Ah 4045454993900		476,1993 € / U HT 571,4392 € / U TTC

	WAO788123 Indicateur d'état (12...24 V a 4045454424077		3,0206 € / U HT 3,6247 € / U TTC

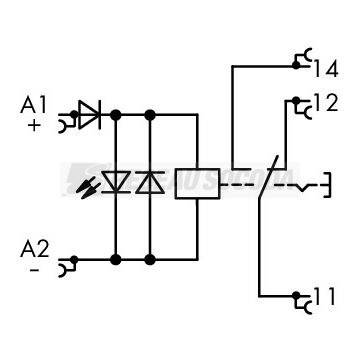

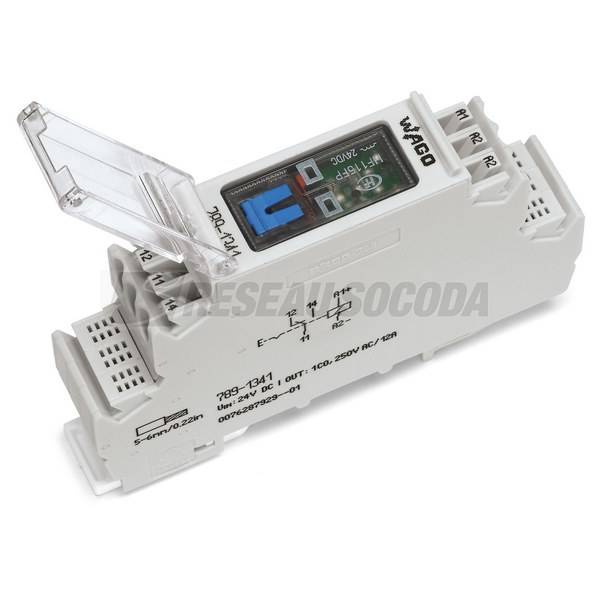

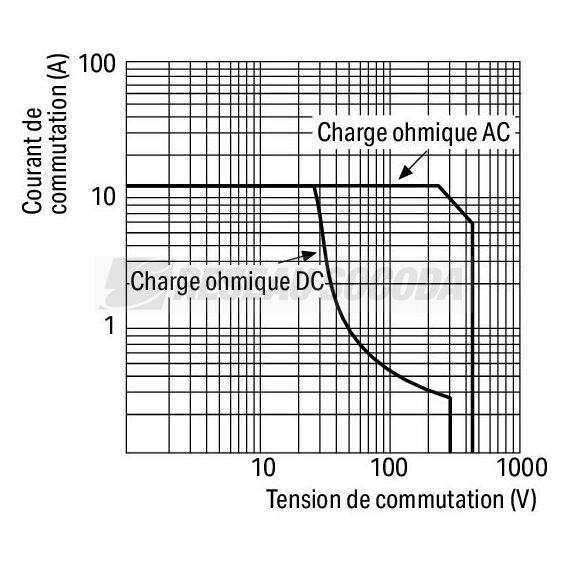

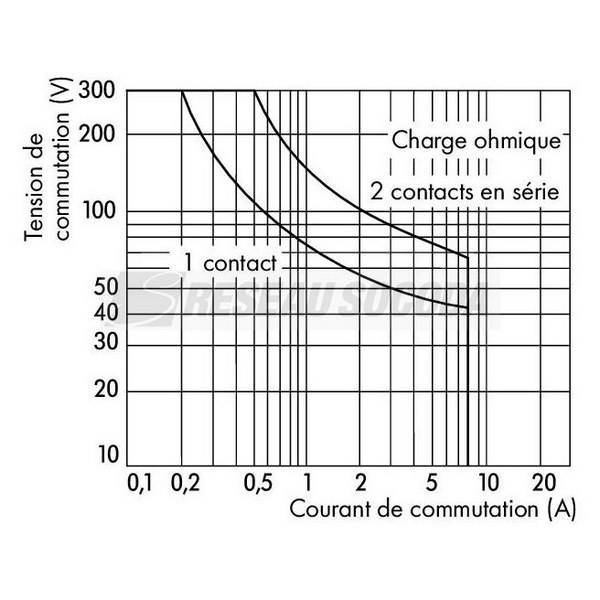

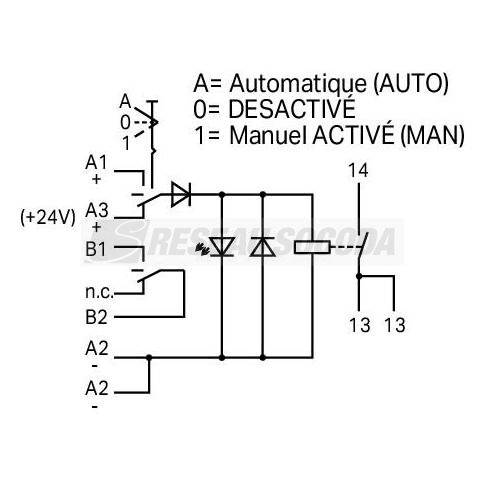

	WAO7891341 Module avec relais 24 V DC - 1 4050821386728		60,5884 € / U HT 72,7061 € / U TTC

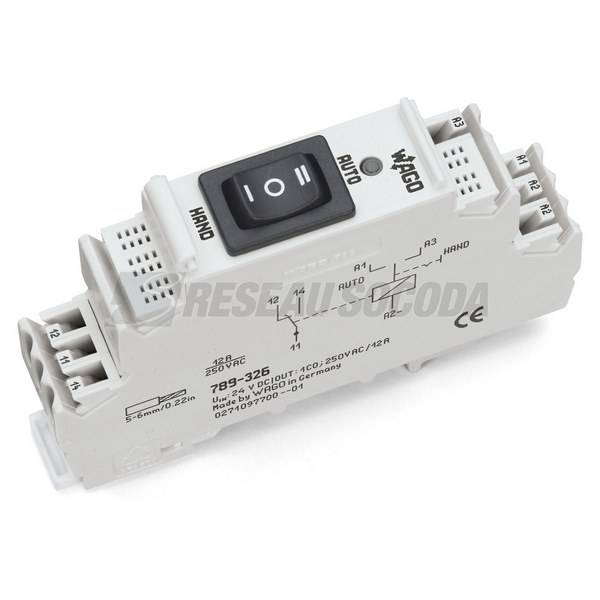

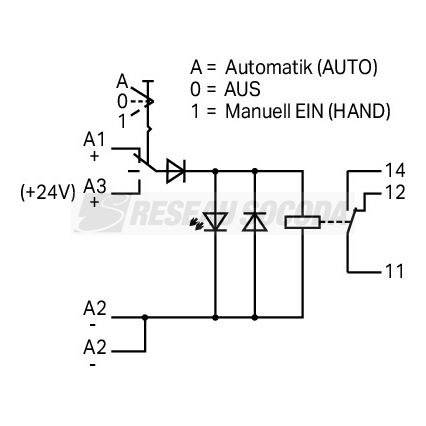

	WAO789326 Module avec relais 24 V DC - 1 4045454594831		59,1321 € / U HT 70,9585 € / U TTC
