Disjoncteur Electronique 24 V Dc - 4 Canaux 3,8 A Lps Avec Limitation Active Cou

Disjoncteur électronique 24 V

Code article : WAO7871664/0041000

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	543,6000 € / U


	Prix unitaire net HT
	349,0587 € / U
	soit :
	418,8704 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4055143896467
Réf. fabricant : 787-1664/004-10

Informations complémentaires :

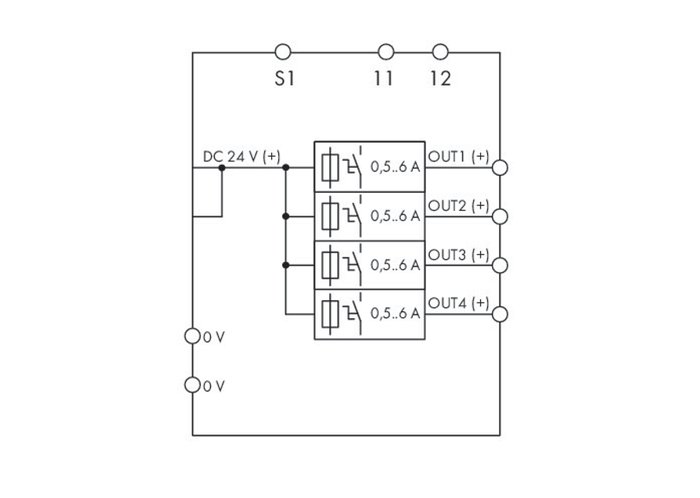

Disjoncteur électronique 24 V DC - 4 canaux 3,8 A LPS avec
limitation active cou

Tension d'entrée nominale u i nom :	DC 24 V

Plage de tension d'entrée :	DC 20 à 28,8 V

Nombre de canaux au total (module) :	4

Tension de sortie nominale uo nom :	4 x DC 24 V

Plage de tension de sortie :	DC 20 à 28,8 V (Ui û voltage drop(

Chute de tension :	? 150 mV (Input (+))

Courant de sortie nominale io nom :	4 x 3,8 A (fixed setting; NEC Class 2 at 20 à 24 VDC); 4 x 3,2 A (NEC Class 2 at 28 VDC)

Préréglage d'usine :	DC 3,8 A; switched on

Temps de déclenchement :	16 ms à 4,7 s (Load-dependent)

Capacité de mise sous tension :	> 65000 µF par canal

Comportement au démarrage :	Démarrage des canaux en cascade (en fonction de la charge, min. 50 ms / max. 5 s)

Limitation active du courant :	Oui

Limitation du courant :	3.8 A (3.2 A at Uo > 25 VDC); LPS per NEC Class 2

Signalisation :	4 x LED (verte/rouge/orange) 1 x remote input (S1) 2 x active signal output (S2, S3)

Indication de l'état de fonctionnement :	LED green (channel OK) LED red (tripped channel)

Entrée de commande à distance :	Réenclenchement de tous les canaux activés par impulsion 15 V à 30 V DC pendant au moins 5

Perte de puissance pv :	? 0,82 W (no load); ? 3,1 W (4 x 3.8 A)

Efficacité :	99%

Tension d'isolement (connecteurs-boîtier) :	DC 0,5 kV

Classe de protection :	III

Indice de protection :	IP20 (selon EN 60529)

Tension de retour :	? DC 28,8 V

Protection contre les pics de tension, primaire :	Suppressor diode, 33 V

Service en parallèle des canaux individuels :	non admissible

Mtbf :	> 500000 h (selon CEI 61709)

Type de connexion 1 :	Input (+)

Technique de connexion :	Push-in CAGE CLAMPr

Wago terminal :	WAGO 831 Series

Conducteur rigide :	0,5 à 10 mm² / 20 à 8 AWG

Conducteur souple :	0,5 à 10 mm² / 20 à 8 AWG

Longueur de dénudage :	13 à 15 mm / 0.51 à 0.59 inch

Type de connexion 2 :	Input (û), output, signaling

Technique de connexion 2 :	CAGE CLAMPr

Wago terminal 2 :	WAGO 721 Series

Conducteur rigide 2 :	0,08 à 2,5 mm² / 28 à 12 AWG

Conducteur souple 2 :	0,08 à 2,5 mm² / 28 à 12 AWG

Longueur de dénudage 2 :	8 à 9 mm / 0.31 à 0.35 inch

Largeur :	45 mm / 1.772 inch

Hauteur :	90 mm / 3.543 inch

Hauteur à partir du niveau supérieur du rail :	115,5 mm / 4.547 inch

Type de montage :	DIN-35 rail (EN 60715)

Poids :	170 g

Température ambiante (fonctionnement) :	-25 à 70 °C

Température ambiante (stockage) :	-25 à 85 °C

Humidité relative :	5 à 96 % (no condensation permissible)

Derating :	pas de derating

Degré de pollution :	2

Marquage de conformité :	CE

Normes/spécifications :	UL 508, UL 2367, GL , EN 60950, EN 61000-6-2, EN 61000-6-3 ( en préparation)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4055143318891

Numéro du tarif douanier :	85363010900

Poids (g) :	205

Ean :	4055143896467

Mots clés : 7871664/0041000 disjoncteur electronique canaux lps limitation active cou 787-1664/004-10 787166400410 4055143896467 wao7871664/0041000

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

349,0587 € / U HT
418,8704 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	WAO7871662/0041000 Disjoncteur électronique 24 V 4055143896320		248,8874 € / U HT 298,6649 € / U TTC

	WAO7871664/0061000 Disjoncteur électronique 24 V 4050821848318		308,2195 € / U HT 369,8634 € / U TTC

	WAO7871664/0061054 Disjoncteur électronique 24 V 4055143255172		349,0587 € / U HT 418,8704 € / U TTC

	WAO7871668/000080 Ecb 8-ch 24 v dc 4055143937030		446,1478 € / U HT 535,3774 € / U TTC

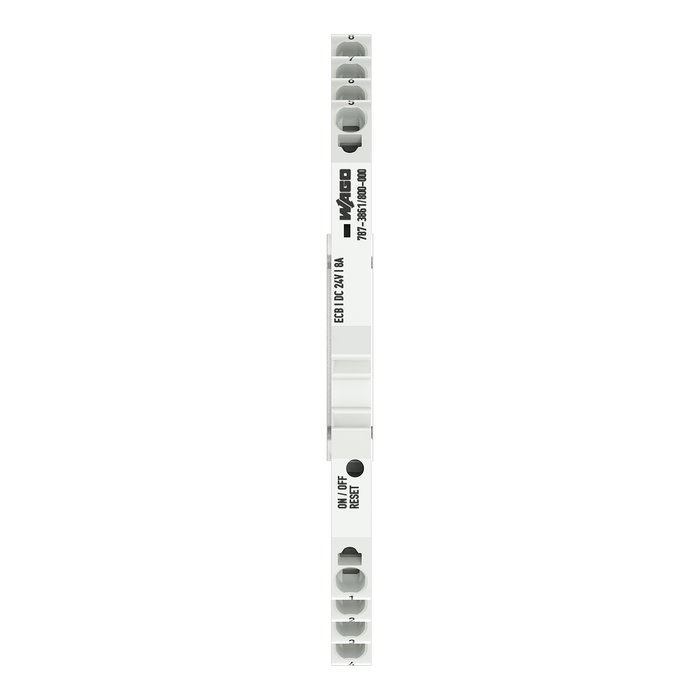

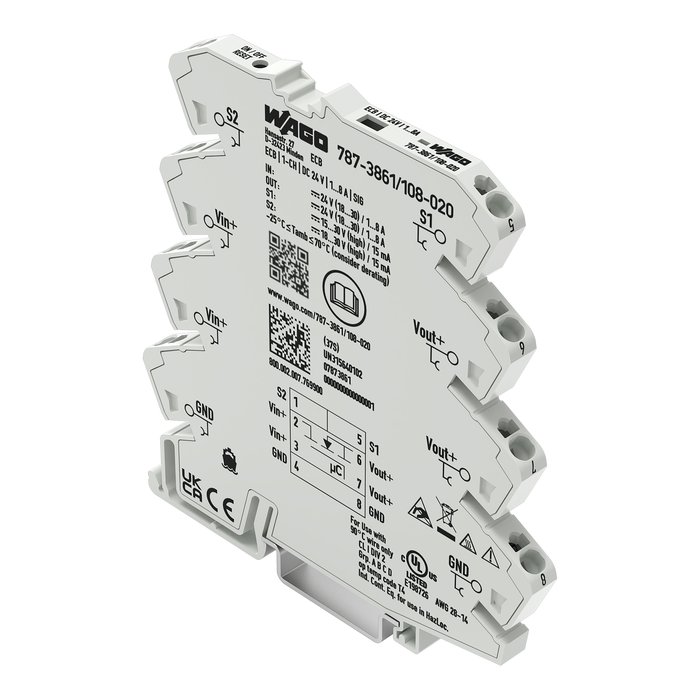

	WAO7873861/108020 Disjoncteur électronique 24 V 4066966363548		28,7878 € / U HT 34,5454 € / U TTC

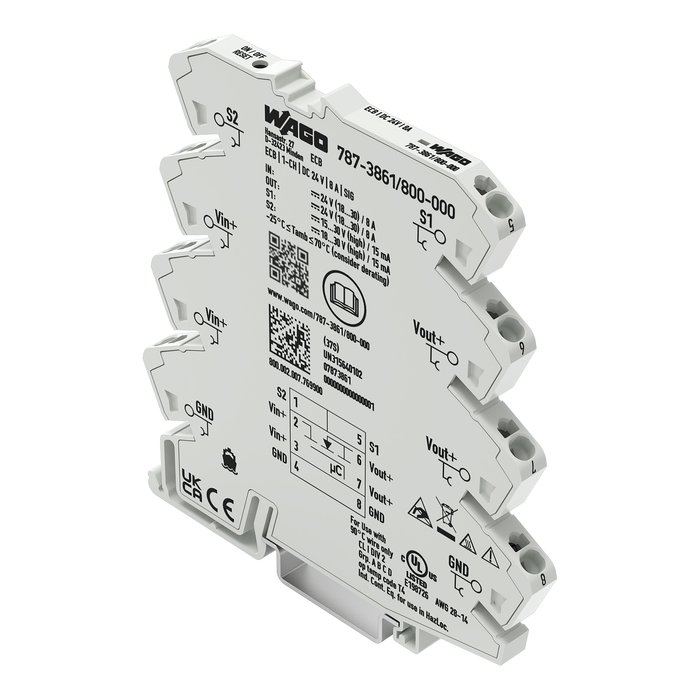

	WAO7873861/800000 Disjoncteur électronique 24 V 4066966363487		27,8246 € / U HT 33,3895 € / U TTC
