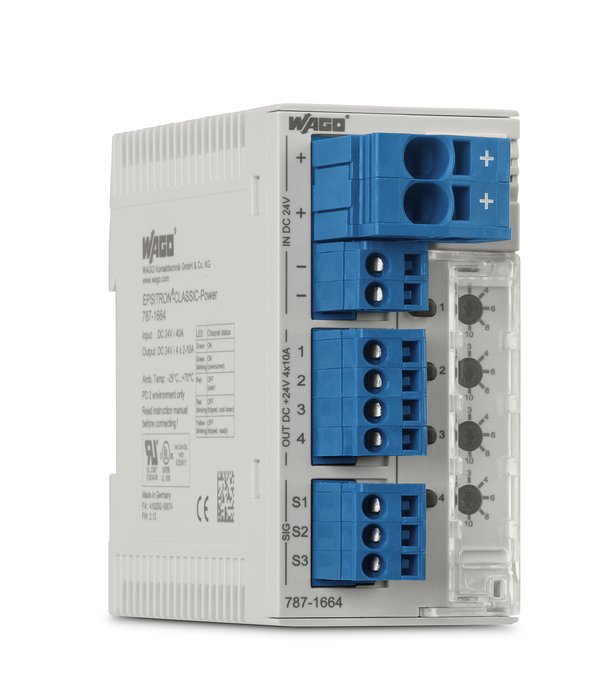

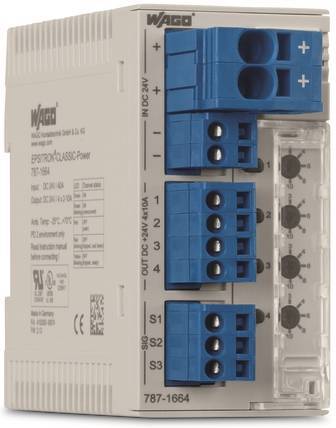

Disjoncteur Electronique 24 V Dc - 4 Canaux 2...10 A (Manchester Npn)

Ecb 4-ch 24 v dc

Code article : WAO7871664/000011

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	358,8000 € / U


	Prix unitaire net HT
	230,3941 € / U
	soit :
	276,4729 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4055143727686
Réf. fabricant : 787-1664/000-01

Informations complémentaires :

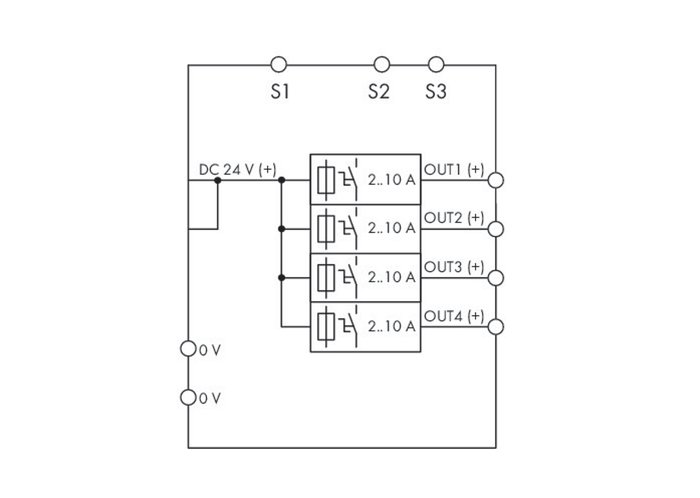

Disjoncteur électronique 24 V DC - 4 canaux 2...10 A
(Manchester NPN)

Tension d'entrée nominale u i nom :	DC 24 V

Plage de tension d'entrée :	DC 18 à 30 V

Nombre de canaux au total (module) :	4

Tension de sortie nominale uo nom :	4 x DC 24 V

Plage de tension de sortie :	DC 18 à 30 V (Ui û voltage drop(

Chute de tension :	? 200 mV (Input (+))

Courant de sortie nominale io nom :	4 x 2 / 3 / 4 / 6 / 8 / 10 A (adjustable for each channel via selector switch)

Préréglage d'usine :	DC 10 A; DC 2 A , désactivé

Temps de déclenchement :	16 ms à 100 s (Load-dependent)

Capacité de mise sous tension :	> 50000 µF par canal

Comportement au démarrage :	Démarrage des canaux en cascade (en fonction de la charge, min. 50 ms / max. 5 s)

Signalisation :	4 x LED (verte/rouge/orange) 1 x remote control input with inverted logic (S1) 2 x active

Indication de l'état de fonctionnement :	LED green (channel OK) LED red (tripped channel)

Entrée de commande à distance :	Réenclenchement de tous les canaux activés par impulsion 15 V à 30 V DC pendant au moins 5

Perte de puissance pv :	? 0,84 W (no load); ? 10 W (4 x 10 A)

Efficacité :	99%

Fusible interne :	15 AT par canal

Tension d'isolement (connecteurs-boîtier) :	DC 0,5 kV

Classe de protection :	III

Indice de protection :	IP20 (selon EN 60529)

Tension de retour :	? DC 35 V

Protection contre les pics de tension, primaire :	Suppressor diode, 33 V

Service en parallèle des canaux individuels :	non admissible

Mtbf :	> 500000 h (selon CEI 61709)

Type de connexion 1 :	Input (+)

Technique de connexion :	Push-in CAGE CLAMPr

Wago terminal :	WAGO 831 Series

Conducteur rigide :	0,5 à 10 mm² / 20 à 8 AWG

Conducteur souple :	0,5 à 10 mm² / 20 à 8 AWG

Longueur de dénudage :	13 à 15 mm / 0.51 à 0.59 inch

Type de connexion 2 :	Input (û), output, signaling

Technique de connexion 2 :	CAGE CLAMPr

Wago terminal 2 :	WAGO 721 Series

Conducteur rigide 2 :	0,08 à 2,5 mm² / 28 à 12 AWG

Conducteur souple 2 :	0,08 à 2,5 mm² / 28 à 12 AWG

Longueur de dénudage 2 :	8 à 9 mm / 0.31 à 0.35 inch

Largeur :	45 mm / 1.772 inch

Hauteur :	90 mm / 3.543 inch

Hauteur à partir du niveau supérieur du rail :	115,5 mm / 4.547 inch

Type de montage :	DIN-35 rail (EN 60715)

Poids :	170 g

Température ambiante (fonctionnement) :	-25 à 70 °C

Température ambiante (stockage) :	-25 à 85 °C

Humidité relative :	5 à 96 % (no condensation permissible)

Derating :	? 50 °C: siehe Gebrauchsanleitung

Degré de pollution :	2

Marquage de conformité :	CE

Normes/spécifications :	UL 508, UL 2367, GL, EN 60950, EN 61000-6-2, EN 61000-6-3

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4055143727686

Numéro du tarif douanier :	85363030888

Hauteur (mm) :	64

Largeur (mm) :	117

Profondeur (mm) :	116

Poids (g) :	170

Ean :	4055143727686

Mots clés : disjoncteur electronique canaux manchester npn 787-1664/000-01 787166400001 4055143727686 wao7871664/000011

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

230,3941 € / U HT
276,4729 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

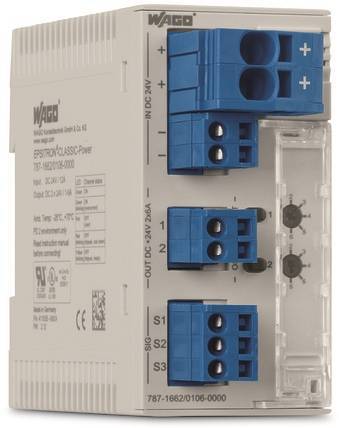

	WAO7871662 Disjoncteur électronique 24 V 4050821848349		178,7674 € / U HT 214,5209 € / U TTC

	WAO7871664 Disjoncteur électronique 24 V 4050821502609		230,3941 € / U HT 276,4729 € / U TTC

	WAO7871664/000004 Disjoncteur électronique 24 V 4050821806417		230,3941 € / U HT 276,4729 € / U TTC

	WAO7871664/000054 Disjoncteur électronique 24 V 4055143318860		248,8874 € / U HT 298,6649 € / U TTC

	WAO7871664/000080 Ecb 4-ch 24 v dc 4055143964494		273,5448 € / U HT 328,2538 € / U TTC

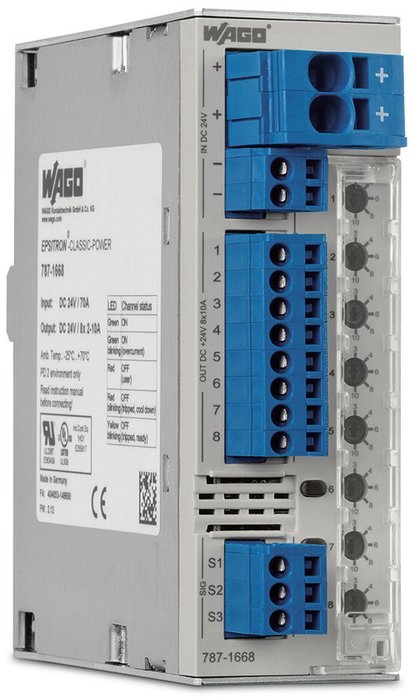

	WAO7871668/000004 Disjoncteur électronique 24 V 4050821804352		392,9799 € / U HT 471,5759 € / U TTC
