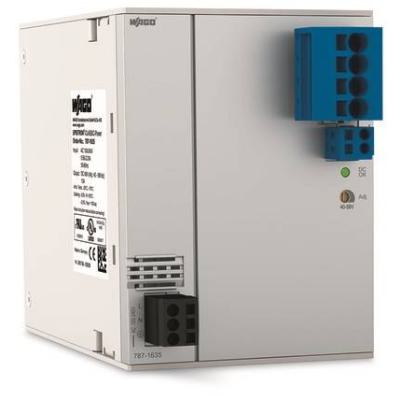

Alimentation A Découpage Classic 230 V Ac / 48 V Dc - 10 A - Relais Dc Ok

Alimentation à découpage CLASS

Code article : WAO7871635

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 006,8000 € / U


	Prix unitaire net HT
	646,4905 € / U
	soit :
	775,7886 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4055143060547
Réf. fabricant : 787-1635

Informations complémentaires :
Alimentation à découpage CLASSIC 230 V AC / 48 V DC - 10 A
- Relais DC OK

Phases :	1

Tension d'entrée nominale u i nom :	AC 100 à 240 V

Plage de tension d'entrée :	AC 85 à 264 V; DC 120 à 372 V

Derating tension d'entrée :	-2,5 % (< AC 100 V)

Domaine de fréquence réseau nominale :	44 à 66 Hz; 0 Hz

Courant d'entrée i :

Courant de décharge :	? 1 mA

Courant de démarrage :	? 30 A

Correction du facteur de puissance (pfc) :	Aktive

Temps de rétention de panne de secteur :	? 20 ms (230 VAC); ? 20 ms (100 VAC)

Tension de sortie nominale uo nom :	DC 48 V (SELV)

Plage de tension de sortie :	DC 40 à 56 V (adjustable)

Préréglage d'usine :	DC 48 V

Courant de sortie nominale io nom :	10 A (48 VDC)

Puissance de sortie :	480 W

Précision de réglage :	? 1 %

Ondulation résiduelle :	? 80 mV (peak-to-peak)

Limitation du courant :	typ. 1,1 x Is

Comportement dans le cas d'une surcharge :	Courant constant

Signalisation :	1 x LED DC OK (green) 1 x DC OK contact (make contact; max. 30 V AC/DC, 1 A)

Indication de l'état de fonctionnement :	LED verte (Us)

Perte de puissance pv :	? 11,7 W (230 VAC; no load); ? 36,3 W (230 VAC; nominal load)

Perte de puissance max. pv max. :	64,9 W (100 VAC / 48 VDC; 10 A)

Efficacité :	93%

Fusible interne :	T 10 A / 250 V

Fusible en amont nécessaire :	an external DC fuse required for DC input voltage

Fusible en amont recommandé :	Circuit breakers 10 A, 16 A, characteristic: B or C

Tension d'isolement (pri-sec) :	DC 4,242 kV

Tension d'isolement entrée/pe :	DC 2,2 kV

Tension d'isolement sortie/pe :	DC 0,7 kV

Classe de protection :	I

Indice de protection :	IP20 (selon EN 60529)

Tension de retour :	? DC 63 V

Catégorie de surtension :	II

Protection contre les pics de tension, primaire :	Varistor

Protection contre les surtensions, secondaire :	Internal protectiVDCe circuit ? 60 VDC (in case of an error)

Protection contre les courts-circuits :	Oui

Fonctionnement à vide :	Oui

Possibilité de montage en parallèle :	oui

Possibilité de montage en série :	Yes

Mtbf :	> 500000 h (selon CEI 61709)

Type de connexion 1 :	Input/Signaling

Technique de connexion :	CAGE CLAMPr

Wago terminal :	WAGO 721 Series

Conducteur rigide :	0,08 à 2,5 mm² / 28 à 12 AWG

Conducteur souple :	0,08 à 2,5 mm² / 28 à 12 AWG

Longueur de dénudage :	8 à 9 mm / 0.31 à 0.35 inch

Type de connexion 2 :	Output

Technique de connexion 2 :	Push-in CAGE CLAMPr

Wago terminal 2 :	WAGO 831 Series

Conducteur rigide 2 :	0,5 à 10 mm² / 20 à 8 AWG

Conducteur souple 2 :	0,5 à 10 mm² / 20 à 8 AWG

Longueur de dénudage 2 :	13 à 15 mm / 0.51 à 0.59 inch

Largeur :	95 mm / 3.74 inch

Hauteur :	127 mm / 5 inch

Hauteur à partir du niveau supérieur du rail :	170 mm / 6.693 inch

Type de montage :	DIN-35 rail (EN 60715)

Poids :	1600 g

Température ambiante (fonctionnement) :	-25 à 70 °C (Device start at -40 °C type-tested)

Température ambiante (stockage) :	-25 à 85 °C

Humidité relative :	5 à 96 % (no condensation permissible)

Derating :	-5 %/K (>60 °C, AC 196 V à 264 V); -2,5 %/K (>50 °C, AC 85 V à 195 V)

Degré de pollution :	2

Catégorie de climat :	3K3 (per EN 60721)

Marquage de conformité :	CE

Normes/spécifications :	EN 60950-1; EN 61204-3; UL 60950-1; UL 508; GL

Groupe de produits :	6 (Interface Electronics)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4055143060547

Numéro du tarif douanier :	85044082900

Hauteur (mm) :	116

Largeur (mm) :	172

Profondeur (mm) :	232

Poids (g) :	1600

Ean :	4055143060547

Mots clés : alimentation decoupage relai 7871635 découpage classic relais 787-1635 4055143060547 wao7871635
