Canalisation Electrique Flexible » Wago » Systeme De Precablage Rapide Winsta

Information(s) non contractuelle(s)

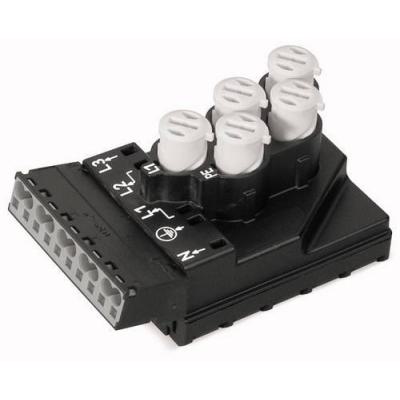

Module D'Alimentation 5 Pôles Pour Câble Plat / Noir

Module d'alimentation 5 pôles

Code article : WAO772261

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	23,1840 € / U


	Prix unitaire net HT
	14,8870 € / U
	soit :
	17,8644 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4045454061999
Réf. fabricant : 772-261

Informations complémentaires :
Module d'alimentation 5 pôles pour câble plat / Noir

Indication sur la résistance de passage :	?env. 1 m? de résistance de passageenv. 0,25 m? entre connecteur mâle et femelle

Tension de référence (iii / 3) :	400 V

Tension assignée de tenue aux chocs (iii / 3) :	6 kV

Courant :	25 A

Légende données de référence :	(III / 3) ? Catégorie de surtension III / degré de pollution 3

Technique de connexion :	Push-in CAGE CLAMPr

Type d'actionnement :	Outil de manipulation Push-in

Section nominale :	4 mm²

Conducteur rigide :	0,5 à 4 mm² / 20 à 12 AWG

Conducteur rigide, enfichage direct :	1,5 à 4 mm² / 16 à 12 AWG

Conducteurs semi-rigides :	0,5 à 2,5 mm² / 20 à 14 AWG

Conducteur souple :	0,5 à 4 mm² / 20 à 12 AWG

Conducteurs souples avec embout d'extrémité isolé :	0,25 à 1,5 mm² / 20 à 16 AWG

Conducteurs souples avec embout d'extrémité sans isolation plastique :	0,25 à 2,5 mm² / 20 à 14 AWG

Conducteur souple avec embout d'extrémité, directement enfichable à partir de :	1,5 mm² / 16 AWG

Longueur de dénudage :	9 mm / 0.35 inch

Nombre de pôles :	5

Technique de connexion 2 :	Raccordement par déplacement d'isolant (IDC)

Nombre total des points de serrage :	10

Nombre total des potentiels :	5

Largeur :	50 mm / 1.969 inch

Hauteur :	46,5 mm / 1.831 inch

Profondeur :	82,5 mm / 3.248 inch

Force d'enfichage d'une connexion par enfichage :	env. 30 à 70 N (en fonction du nombre de pôles)

Force de maintien d'une connexion par enfichage :	avec verrouillage : > 80 N

Force de séparation d'une connexion par enfichage :	sans verrouillage : env. 15 à 20 N

Nombre de cycles d'enfichage :	?200, sans charge ohmique100, avec charge ohmique IN = 25 A, testé (4 mm²)

Impression :	N ? L1 L2 L3

Indice de protection :	IP20

Indication sur le type de protection :	Only in mated condition (These compact connectors are not designed for use in open, easily

Repérage du potentiel :	N ? L1 L2 L3

Approprié pour :	für Flachleitung 5 x 2,5 mm², 5 x 4 mm², 5 x 2,5 mm² + 2 x 1,5 mm²

Protection contre l'inversion :	Yes

Verrouillage de la connexion par enfichage :	Cliquet de verrouillage

Couleur :	noir

Matière isolante :	Polyamide 66 (PA 66)

Matériau du contact :	Cuivre ou bien alliage de cuivre avec finition de surface

Charge calorifique :	2,221 MJ

Poids :	95 g

Température de traitement :	-5 à +40 °C

Température de fonctionnement continue :	-35 à +85 °C

Indication sur la température d'utilisation continue :	Câble en PVC pour températures ? 70°C (y compris câbles sans halogène)Câble plat PVC pour

Groupe de produits :	20 (WINSTA)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4045454061999

Numéro du tarif douanier :	85366990990

Poids (g) :	1048

Hauteur (mm) :	55

Largeur (mm) :	205

Profondeur (mm) :	295

Ean :	4045454061999

Mots clés : module d'alimentation pole cable plat noir alimentation 772261 pôles câble 772-261 4045454061999 wao772261

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

14,8870 € / U HT
17,8644 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

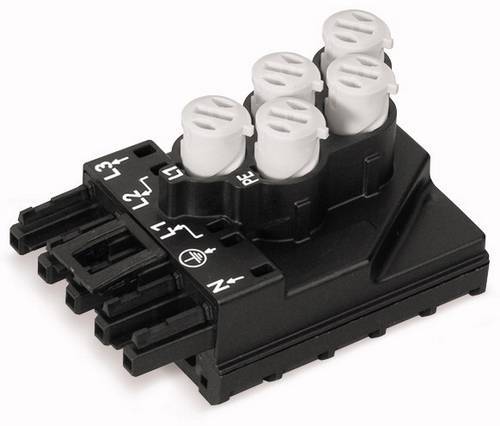

	WAO772262 Dérivateur 5 pôles pour câble 4045454062002		20,0960 € / U HT 24,1152 € / U TTC
