Canalisation Electrique Flexible » Wago » Systeme De Precablage Rapide Winsta

Information(s) non contractuelle(s)

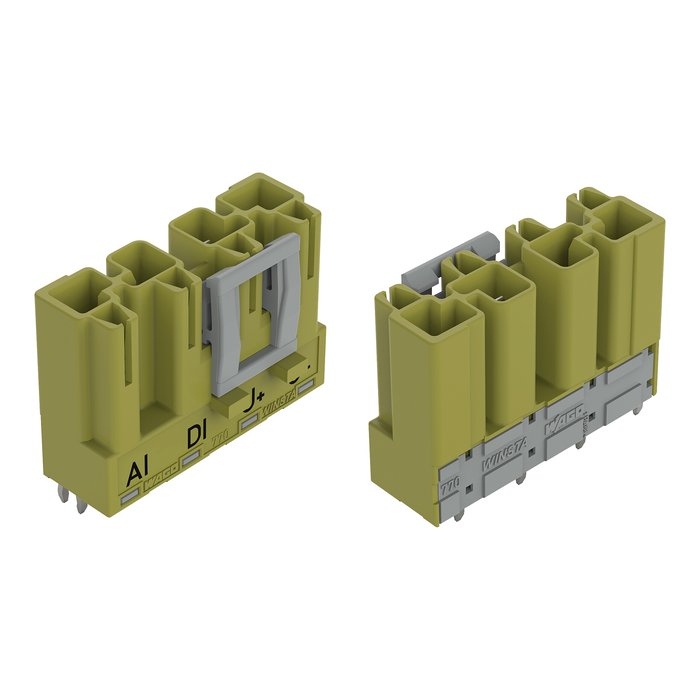

Connecteur Pour Circuits Imprimés Droit 5 Pôles, Vert Clair

Connecteur pour circuits impri

Code article : WAO770875

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	3,8280 € / U


	Prix unitaire net HT
	2,4582 € / U
	soit :
	2,9498 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4050821446668
Réf. fabricant : 770-875

Informations complémentaires :
Connecteur pour circuits imprimés Droit 5 pôles, vert clair

Indication sur la résistance de passage :	?env. 1 m? de résistance de passageenv. 0,25 m? entre connecteur mâle et femelle

Tension de référence (iii / 3) :	400 V

Tension assignée de tenue aux chocs (iii / 3) :	6 kV

Courant :	25 A

Légende données de référence :	(III / 3) ? Catégorie de surtension III / degré de pollution 3

Rated voltage per ul 1977 (factory wiring only) :	600 V

Rated current per ul 1977 (factory wiring only) :	23 A

Nombre de pôles :	5

Nombre total des potentiels :	5

Nombre des niveaux :	1

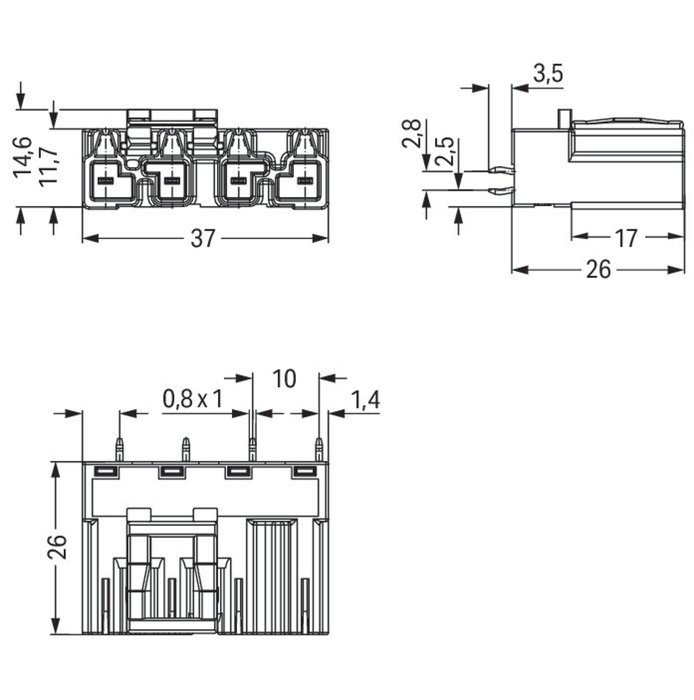

Pas :	10 mm / 0.394 inch

Largeur :	47 mm / 1.85 inch

Hauteur :	29,5 mm / 1.161 inch

Hauteur utile :	26 mm / 1.024 inch

Profondeur :	14,6 mm / 0.575 inch

Longueur de la broche à souder :	3,5 mm

Dimensions broche à souder :	1 x 0,8 mm

Diamètre de perçage avec tolérance :	1,5 (-0,1 à +0,1) mm

Détrompage :	B

Force d'enfichage d'une connexion par enfichage :	env. 20 à 70 N (en fonction du nombre de pôles)

Force de maintien d'une connexion par enfichage :	avec verrouillage : > 80 N

Force de séparation d'une connexion par enfichage :	sans verrouillage : env. 20 à 70 N (selon le nombre de pôles)

Nombre de cycles d'enfichage :	?200, sans charge ohmique100, avec charge ohmique IN = 25 A, testé (4 mm²)

Mode de construction :	mode de construction droit

Impression :	1 2 3 4 5

Repérage du potentiel :	1 2 3 4 5

Version de contact dans le domaine des connecteurs :	Connecteurs mâles

Type de connexion de connecteur :	pour platine

Protection contre l'inversion :	Yes

Sens d'enfichage au circuit imprimé :	90 °

Verrouillage de la connexion par enfichage :	Cliquet de verrouillage

Cliquet de verrouillage :	yes

Contacts circuits imprimés :	THT

Afffectation broche à souder :	2 broches à souder/pôle ligne

Nombre de broches à souder par potentiel :	2

Couleur :	vert clair

Matière isolante :	Polyamide 66 (PA 66)

Matériau des ressorts de serrage :	Ressort en acier Chrome-Nickel (CrNi)

Matériau du contact :	Cuivre ou bien alliage de cuivre avec finition de surface

Charge calorifique :	0,231 MJ

Poids :	10,8 g

Température de traitement :	-5 à +40 °C

Température de fonctionnement continue :	-35 à +85 °C

Indication sur la température d'utilisation continue :	Parties isolantes pour températures ? 105°C

Groupe de produits :	20 (WINSTA)

Type d'emballage :	20

Pays d'origine :	PL

Gtin :	4050821446668

Numéro du tarif douanier :	85366990990

Poids (g) :	602,25

Hauteur (mm) :	34

Largeur (mm) :	166

Profondeur (mm) :	260

Ean :	4050821446668

Mots clés : connecteur circuits imprimés droit pôles vert clair 770-875 770875 4050821446668 wao770875
