Connecteurs Mâles Encastrables Rose - 770-793/082-000

Connecteurs mâles encastrables

Code article : WAO770793/082000

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	3,2760 € / U


	Prix unitaire net HT
	2,1037 € / U
	soit :
	2,5244 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4050821553571
Réf. fabricant : 770-793/082-000

Informations complémentaires :
Connecteurs mâles encastrables rose

Indication sur la résistance de passage :	?env. 1 m? de résistance de passageenv. 0,25 m? entre connecteur mâle et femelle

Tension de référence (iii / 3) :	250 V

Tension assignée de tenue aux chocs (iii / 3) :	4 kV

Courant :	25 A

Légende données de référence :	(III / 3) ? Catégorie de surtension III / degré de pollution 3

Rated voltage per ul 1977 (factory wiring only) :	600 V

Rated current per ul 1977 (factory wiring only) :	23 A

Technique de connexion :	Push-in CAGE CLAMPr

Type d'actionnement :	Outil de manipulation Push-in

Section nominale :	4 mm²

Conducteur rigide :	0,5 à 4 mm² / 20 à 12 AWG

Conducteur rigide, enfichage direct :	1,5 à 4 mm² / 16 à 12 AWG

Conducteurs semi-rigides :	0,5 à 2,5 mm² / 20 à 14 AWG

Conducteur souple :	0,5 à 4 mm² / 20 à 12 AWG

Conducteurs souples avec embout d'extrémité isolé :	0,25 à 1,5 mm² / 20 à 16 AWG

Conducteurs souples avec embout d'extrémité sans isolation plastique :	0,25 à 2,5 mm² / 20 à 14 AWG

Conducteur souple avec embout d'extrémité, directement enfichable à partir de :	1,5 mm² / 16 AWG

Longueur de dénudage :	9 mm / 0.35 inch

Note (longueur de dénudage) :	voir aussi emballage ou notice explicative

Nombre de pôles :	3

Nombre total des points de serrage :	6

Nombre total des potentiels :	3

Direction de sortie des conducteurs par rapport à la direction d'enfichage :	0 °

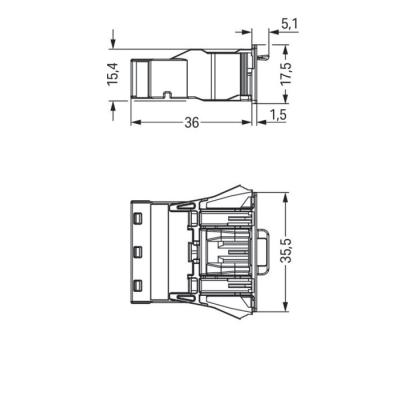

Pas :	10 mm / 0.394 inch

Largeur :	35,5 mm / 1.398 inch

Hauteur :	17,5 mm / 0.689 inch

Profondeur :	36 mm / 1.417 inch

Détrompage :	B

Force d'enfichage d'une connexion par enfichage :	env. 20 à 70 N (en fonction du nombre de pôles)

Force de maintien d'une connexion par enfichage :	avec verrouillage : > 80 N

Force de séparation d'une connexion par enfichage :	sans verrouillage : env. 20 à 70 N (selon le nombre de pôles)

Nombre de cycles d'enfichage :	?200, sans charge ohmique100, avec charge ohmique IN = 25 A, testé (4 mm²)

Fait maison :	0,5 à 2 mm / 0.02 à 0.079 inch

Type de fixation :	Snap-In

Impression :	+ S -

Indice de protection :	IP20

Indication sur le type de protection :	Only in mated condition (These compact connectors are not designed for use in open, easily

Repérage du potentiel :	+ -

Version de contact dans le domaine des connecteurs :	Connecteurs mâles

Type de connexion de connecteur :	pour conducteur

Protection contre l'inversion :	Yes

Verrouillage de la connexion par enfichage :	Cliquet de verrouillage

Cliquet de verrouillage :	yes

Couleur :	rose

Matière isolante :	Polyamide 66 (PA 66)

Matériau des ressorts de serrage :	Ressort en acier Chrome-Nickel (CrNi)

Matériau du contact :	Cuivre ou bien alliage de cuivre avec finition de surface

Charge calorifique :	0,237 MJ

Poids :	11,3 g

Température de traitement :	-5 à +40 °C

Température de fonctionnement continue :	-35 à +85 °C

Indication sur la température d'utilisation continue :	Parties isolantes pour températures ? 105°C

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4050821553571

Numéro du tarif douanier :	85366990990

Poids (g) :	1231

Hauteur (mm) :	175

Largeur (mm) :	140

Profondeur (mm) :	228

Ean :	4050821553571

Mots clés : connecteurs mâles encastrables rose 770-793/082-000 770793082000 4050821553571 wao770793/082000
