Canalisation Electrique Flexible » Wago » Systeme De Precablage Rapide Winsta

Information(s) non contractuelle(s)

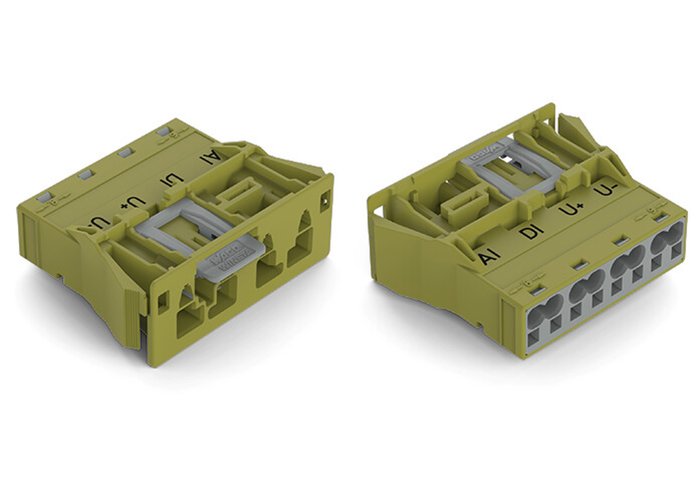

Connecteurs Mâles Encastrables Vert Clair

Connecteurs mâles encastrables

Code article : WAO770774/073000

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	4,3680 € / U


	Prix unitaire net HT
	2,8049 € / U
	soit :
	3,3659 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4050821555797
Réf. fabricant : 770-774/073-000

Informations complémentaires :
Connecteurs mâles encastrables vert clair

Indication sur la résistance de passage :	?env. 1 m? de résistance de passageenv. 0,25 m? entre connecteur mâle et femelle

Tension de référence (iii / 3) :	400 V

Tension assignée de tenue aux chocs (iii / 3) :	6 kV

Courant :	25 A

Légende données de référence :	(III / 3) ? Catégorie de surtension III / degré de pollution 3

Rated voltage per ul 1977 (factory wiring only) :	600 V

Rated current per ul 1977 (factory wiring only) :	23 A

Technique de connexion :	Push-in CAGE CLAMPr

Type d'actionnement :	Outil de manipulation Push-in

Section nominale :	4 mm²

Conducteur rigide :	0,5 à 4 mm² / 20 à 12 AWG

Conducteur rigide, enfichage direct :	1,5 à 4 mm² / 16 à 12 AWG

Conducteurs semi-rigides :	0,5 à 2,5 mm² / 20 à 14 AWG

Conducteur souple :	0,5 à 4 mm² / 20 à 12 AWG

Conducteurs souples avec embout d'extrémité isolé :	0,25 à 1,5 mm² / 20 à 16 AWG

Conducteurs souples avec embout d'extrémité sans isolation plastique :	0,25 à 2,5 mm² / 20 à 14 AWG

Conducteur souple avec embout d'extrémité, directement enfichable à partir de :	1,5 mm² / 16 AWG

Longueur de dénudage :	9 mm / 0.35 inch

Note (longueur de dénudage) :	voir aussi emballage ou notice explicative

Nombre de pôles :	4

Nombre total des points de serrage :	8

Nombre total des potentiels :	4

Direction de sortie des conducteurs par rapport à la direction d'enfichage :	0 °

Pas :	10 mm / 0.394 inch

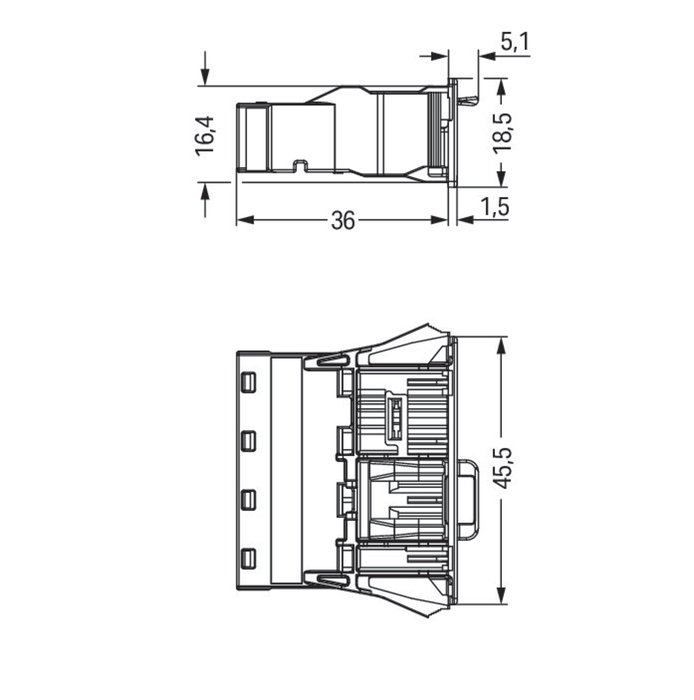

Largeur :	45,5 mm / 1.791 inch

Hauteur :	18,5 mm / 0.728 inch

Profondeur :	36 mm / 1.417 inch

Détrompage :	B

Force d'enfichage d'une connexion par enfichage :	env. 20 à 70 N (en fonction du nombre de pôles)

Force de maintien d'une connexion par enfichage :	avec verrouillage : > 80 N

Force de séparation d'une connexion par enfichage :	sans verrouillage : env. 20 à 70 N (selon le nombre de pôles)

Nombre de cycles d'enfichage :	?200, sans charge ohmique100, avec charge ohmique IN = 25 A, testé (4 mm²)

Fait maison :	0,5 à 2 mm / 0.02 à 0.079 inch

Type de fixation :	Snap-In

Impression :	1 ? 2 3

Indice de protection :	IP20

Indication sur le type de protection :	Only in mated condition (These compact connectors are not designed for use in open, easily

Repérage du potentiel :	1 ? 2 3

Version de contact dans le domaine des connecteurs :	Connecteurs mâles

Type de connexion de connecteur :	pour conducteur

Protection contre l'inversion :	Yes

Verrouillage de la connexion par enfichage :	Cliquet de verrouillage

Cliquet de verrouillage :	yes

Couleur :	vert clair

Matière isolante :	Polyamide 66 (PA 66)

Matériau des ressorts de serrage :	Ressort en acier Chrome-Nickel (CrNi)

Matériau du contact :	Cuivre ou bien alliage de cuivre avec finition de surface

Charge calorifique :	0,301 MJ

Poids :	14,6 g

Température de traitement :	-5 à +40 °C

Température de fonctionnement continue :	-35 à +85 °C

Indication sur la température d'utilisation continue :	Parties isolantes pour températures ? 105°C

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4050821555797

Numéro du tarif douanier :	85366990990

Poids (g) :	16

Hauteur (mm) :	175

Largeur (mm) :	140

Profondeur (mm) :	228

Ean :	4050821555797

Mots clés : connecteurs mâles encastrables vert clair 770-774/073-000 770774073000 4050821555797 wao770774/073000
