Canalisation Electrique Flexible » Wago » Systeme De Precablage Rapide Winsta

Information(s) non contractuelle(s)

Linect Connect.Fem-Male 5 P Gr-Fonce - 770-7505

Linect connect.fem-male 5 p gr

Code article : WAO7707505

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	13,2360 € / U


	Prix unitaire net HT
	8,4993 € / U
	soit :
	10,1992 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4045454013790
Réf. fabricant : 770-7505

Informations complémentaires :
Linect connect.fem-male 5 p gr-fonce

Indication sur la résistance de passage :	?env. 1 m? de résistance de passageenv. 0,25 m? entre connecteur mâle et femelle

Tension de référence (iii / 3) :	400 V

Tension assignée de tenue aux chocs (iii / 3) :	6 kV

Courant :	25 A

Courant de référence 2 :	16 A

Légende données de référence :	(III / 3) ? Catégorie de surtension III / degré de pollution 3

Rated voltage per ul 1977 (factory wiring only) :	600 V

Rated current per ul 1977 (factory wiring only) :	23 A

Nombre de pôles :	5

Nombre total des potentiels :	5

Fonction de mise à la terre :	with preceding GND contact

Pas :	10 mm / 0.394 inch

Largeur :	75,5 mm / 2.972 inch

Hauteur :	40,5 mm / 1.594 inch

Profondeur :	56,6 mm / 2.228 inch

Technologie :	Linect

Détrompage :	L

Force d'enfichage d'une connexion par enfichage :	env. 20 à 70 N (en fonction du nombre de pôles)

Force de maintien d'une connexion par enfichage :	avec verrouillage : > 80 N

Force de séparation d'une connexion par enfichage :	sans verrouillage : env. 20 à 70 N (selon le nombre de pôles)

Nombre de cycles d'enfichage :	?200, sans charge ohmique100, avec charge ohmique IN = 25 A, testé (4 mm²)

Type distributeur :	Linectr

Impression :	N ? L N' L'

Indice de protection :	IP20

Indication sur le type de protection :	Only in mated condition (These compact connectors are not designed for use in open, easily

Repérage du potentiel :	N ? L N' L'

Utilisation :	Emergency power supply

Version de contact dans le domaine des connecteurs :	Connecteurs femelles/connecteurs mâles

Protection contre l'inversion :	Yes

Verrouillage de la connexion par enfichage :	Cliquet de verrouillage

Cliquet de verrouillage :	yes

Couleur :	gris foncé

Matière isolante :	Polyamide 66 (PA 66)

Matériau du contact :	Cuivre ou bien alliage de cuivre avec finition de surface

Charge calorifique :	0,927 MJ

Poids :	42,2 g

Température de traitement :	-5 à +40 °C

Température de fonctionnement continue :	-35 à +85 °C

Indication sur la température d'utilisation continue :	Parties isolantes pour températures ? 105°C

Groupe de produits :	20 (WINSTA)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4045454013790

Numéro du tarif douanier :	85366990990

Poids (g) :	925

Hauteur (mm) :	55

Largeur (mm) :	205

Profondeur (mm) :	295

Ean :	4045454013790

Mots clés : fonce gr male fem 60-100 fem-male gr-fonce 7707505 linect connect 770-7505 4045454013790 wao7707505

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

8,4993 € / U HT
10,1992 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	WAO231648/018000 Conn.male rtc av. pied fix. 5, 4044918261111		9,7321 € / U HT 11,6785 € / U TTC

	WAO231654/018000/035000 Connect male CC 5.08mm/24p/pie 4044918284578		13,9316 € / U HT 16,7179 € / U TTC

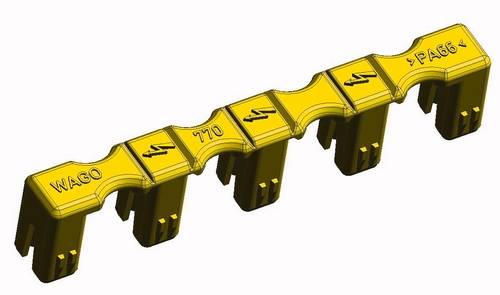

	WAO770360 Obturateur conect.male 5 p jau 4050821117896		0,7783 € / U HT 0,9340 € / U TTC
