Canalisation Electrique Flexible » Wago » Systeme De Precablage Rapide Winsta

Information(s) non contractuelle(s)

Winsta Midi Conn.F/4Mm²/5-P/Blanc - 770-725/009-000

WINSTA MIDI conn.f/4mm²/5-p/bl

Code article : WAO770725/009000

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	6,0120 € / U


	Prix unitaire net HT
	3,8606 € / U
	soit :
	4,6327 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4055143594134
Réf. fabricant : 770-725/009-000

Informations complémentaires :
WINSTA MIDI conn.f/4mm²/5-p/blanc

Indication sur la résistance de passage :	?env. 1 m? de résistance de passageenv. 0,25 m? entre connecteur mâle et femelle

Tension de référence (iii / 3) :	400 V

Tension assignée de tenue aux chocs (iii / 3) :	6 kV

Courant :	25 A

Légende données de référence :	(III / 3) ? Catégorie de surtension III / degré de pollution 3

Rated voltage per ul 1977 (factory wiring only) :	600 V

Rated current per ul 1977 (factory wiring only) :	23 A

Technique de connexion :	Push-in CAGE CLAMPr

Type d'actionnement :	Outil de manipulation Push-in

Section nominale :	4 mm²

Conducteur rigide :	0,5 à 4 mm² / 20 à 12 AWG

Conducteur rigide, enfichage direct :	1,5 à 4 mm² / 16 à 12 AWG

Conducteurs semi-rigides :	0,5 à 2,5 mm² / 20 à 14 AWG

Conducteur souple :	0,5 à 4 mm² / 20 à 12 AWG

Conducteurs souples avec embout d'extrémité isolé :	0,25 à 1,5 mm² / 20 à 16 AWG

Conducteurs souples avec embout d'extrémité sans isolation plastique :	0,25 à 2,5 mm² / 20 à 14 AWG

Conducteur souple avec embout d'extrémité, directement enfichable à partir de :	1,5 mm² / 16 AWG

Longueur de dénudage :	9 mm / 0.35 inch

Note (longueur de dénudage) :	voir aussi emballage ou notice explicative

Nombre de pôles :	5

Nombre total des points de serrage :	10

Nombre total des potentiels :	5

Direction de sortie des conducteurs par rapport à la direction d'enfichage :	0 °

Pas :	10 mm / 0.394 inch

Largeur :	55,5 mm / 2.185 inch

Hauteur :	18,5 mm / 0.728 inch

Profondeur :	37,5 mm / 1.476 inch

Détrompage :	A

Force d'enfichage d'une connexion par enfichage :	env. 20 à 70 N (en fonction du nombre de pôles)

Force de maintien d'une connexion par enfichage :	avec verrouillage : > 80 N

Force de séparation d'une connexion par enfichage :	sans verrouillage : env. 20 à 70 N (selon le nombre de pôles)

Nombre de cycles d'enfichage :	?200, sans charge ohmique100, avec charge ohmique IN = 25 A, testé (4 mm²)

Fait maison :	0,5 à 2 mm / 0.02 à 0.079 inch

Mode de construction :	with protruding interface

Type de fixation :	Snap-In

Impression :	N ? L1 L2 L3

Indice de protection :	IP20

Indication sur le type de protection :	Only in mated condition (These compact connectors are not designed for use in open, easily

Repérage du potentiel :	N ? L1 L2 L3

Utilisation :	Standard network application

Version de contact dans le domaine des connecteurs :	Connecteurs femelles

Type de connexion de connecteur :	pour conducteur

Protection contre l'inversion :	Yes

Verrouillage de la connexion par enfichage :	Cliquet de verrouillage

Cliquet de verrouillage :	yes

Couleur :	blanc

Matière isolante :	Polyamide 66 (PA 66)

Matériau des ressorts de serrage :	Ressort en acier Chrome-Nickel (CrNi)

Matériau du contact :	Cuivre ou bien alliage de cuivre avec finition de surface

Charge calorifique :	0,289 MJ

Poids :	16,7 g

Température de traitement :	-5 à +40 °C

Température de fonctionnement continue :	-35 à +85 °C

Indication sur la température d'utilisation continue :	Parties isolantes pour températures ? 105°C

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4055143594134

Numéro du tarif douanier :	85366990990

Poids (g) :	923

Hauteur (mm) :	175

Largeur (mm) :	140

Profondeur (mm) :	228

Ean :	4055143594134

Mots clés : 770725/009000 winsta midi conn blanc 770-725/009-000 770725009000 4055143594134 wao770725/009000

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

3,8606 € / U HT
4,6327 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

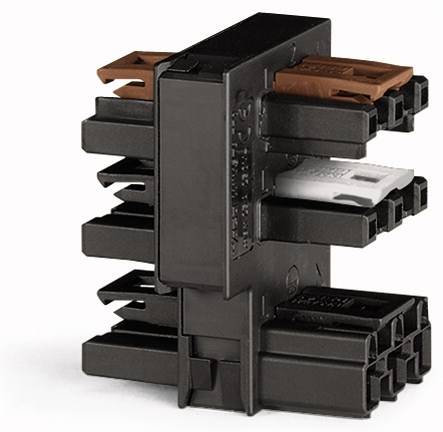

	WAO770688 Distribut p commutation branch 4045454251604		13,3305 € / U HT 15,9966 € / U TTC

	WAO890225 Connect fem 5-pol/blanc 4045454233204		3,6833 € / U HT 4,4200 € / U TTC

	WAO890625 Montageplatte f.verteiler 5-p. 4055143838757		0,5079 € / U HT 0,6095 € / U TTC

	WAO890675 Montageplatte f.verteiler 5-p. 4055143838863		0,5079 € / U HT 0,6095 € / U TTC

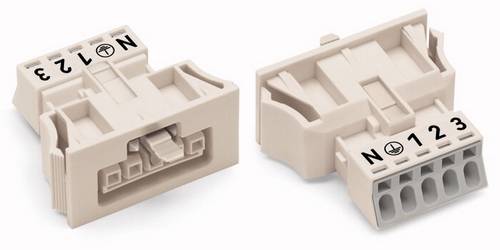

	WAO890725 Connect fem 5 p/blanc/vers.sna 4045454233525		3,5061 € / U HT 4,2073 € / U TTC
