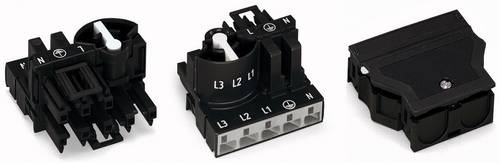

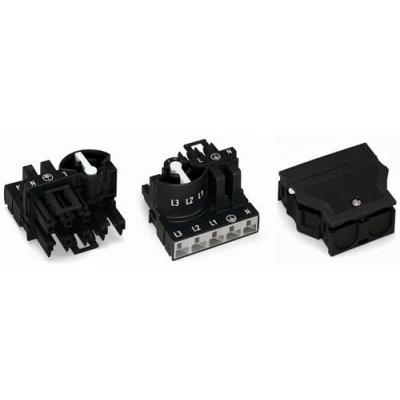

Distributeur Sélecteur De Phase Avec Boitier / Noir

Distributeur sélecteur de phas

Code article : WAO770611

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	21,8520 € / U


	Prix unitaire net HT
	14,0317 € / U
	soit :
	16,8380 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4045454558406
Réf. fabricant : 770-611

Informations complémentaires :
Distributeur sélecteur de phase avec boitier / Noir

Indication sur la résistance de passage :	?env. 1 m? de résistance de passageenv. 0,25 m? entre connecteur mâle et femelle

Tension de référence (iii / 3) :	400 V

Tension assignée de tenue aux chocs (iii / 3) :	6 kV

Courant :	25 A

Tension de référence (iii / 3) 2 :	250 V

Tension assignée de tenue aux chocs (iii / 3) 2 :	4 kV

Légende données de référence :	(III / 3) ? Catégorie de surtension III / degré de pollution 3

Rated voltage per ul 1977 (factory wiring only) :	600 V

Rated current per ul 1977 (factory wiring only) :	23 A

Technique de connexion :	Push-in CAGE CLAMPr

Type d'actionnement :	Outil de manipulation Push-in

Section nominale :	4 mm²

Conducteur rigide :	0,5 à 4 mm² / 20 à 12 AWG

Conducteur rigide, enfichage direct :	1,5 à 4 mm² / 16 à 12 AWG

Conducteurs semi-rigides :	0,5 à 2,5 mm² / 20 à 14 AWG

Conducteur souple :	0,5 à 4 mm² / 20 à 12 AWG

Conducteurs souples avec embout d'extrémité isolé :	0,25 à 1,5 mm² / 20 à 16 AWG

Conducteurs souples avec embout d'extrémité sans isolation plastique :	0,25 à 2,5 mm² / 20 à 14 AWG

Conducteur souple avec embout d'extrémité, directement enfichable à partir de :	1,5 mm² / 16 AWG

Longueur de dénudage :	9 mm / 0.35 inch

Nombre de pôles :	5

Nombre total des points de serrage :	5

Nombre total des potentiels :	5

Fonction de mise à la terre :	with preceding GND contact

Diamètre raccordable du cble gainé :	9 à 13 mm

Pas :	10 mm / 0.394 inch

Largeur :	50 mm / 1.969 inch

Hauteur :	31,7 mm / 1.248 inch

Profondeur :	48 mm / 1.89 inch

Détrompage :	A

Force d'enfichage d'une connexion par enfichage :	env. 20 à 70 N (en fonction du nombre de pôles)

Force de maintien d'une connexion par enfichage :	avec verrouillage : > 80 N

Force de séparation d'une connexion par enfichage :	sans verrouillage : env. 20 à 70 N (selon le nombre de pôles)

Nombre de cycles d'enfichage :	?200, sans charge ohmique100, avec charge ohmique IN = 25 A, testé (4 mm²)

Type distributeur :	Distributeur à sélection de phase

Impression :	N ? L1 L2 L3

Indice de protection :	IP20

Indication sur le type de protection :	Only in mated condition (These compact connectors are not designed for use in open, easily

Repérage du potentiel :	N ? L1 L2 L3

Utilisation :	Standard network application

Version de contact dans le domaine des connecteurs :	Connecteurs femelles/connecteurs mâles

Protection contre l'inversion :	Yes

Verrouillage de la connexion par enfichage :	Cliquet de verrouillage

Cliquet de verrouillage :	yes

Couleur :	noir

Matière isolante :	Polyamide 66 (PA 66)

Matériau des ressorts de serrage :	Ressort en acier Chrome-Nickel (CrNi)

Matériau du contact :	Cuivre ou bien alliage de cuivre avec finition de surface

Charge calorifique :	1,008 MJ

Poids :	47,3 g

Température de traitement :	-5 à +40 °C

Température de fonctionnement continue :	-35 à +85 °C

Indication sur la température d'utilisation continue :	Parties isolantes pour températures ? 105°C

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4045454558406

Numéro du tarif douanier :	85366990990

Poids (g) :	538

Hauteur (mm) :	35

Largeur (mm) :	185

Profondeur (mm) :	275

Ean :	4045454558406

Mots clés : selecteur phase boitier 770611 distributeur sélecteur noir 770-611 4045454558406 wao770611

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

14,0317 € / U HT
16,8380 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

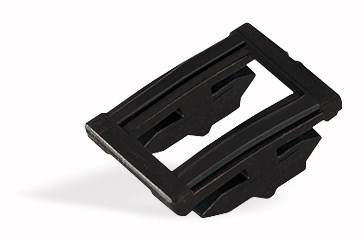

	WAO770111 Cliquet de verrouillage pour ' 4017332749367		0,2136 € / U HT 0,2563 € / U TTC

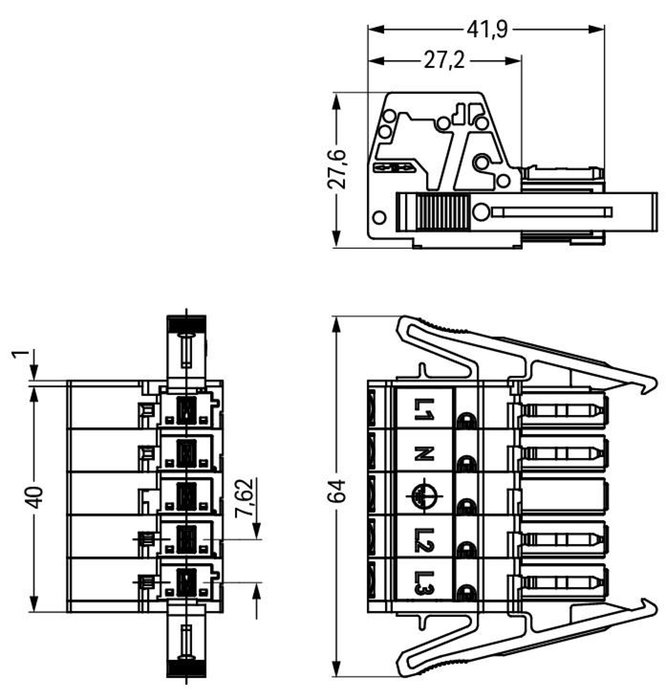

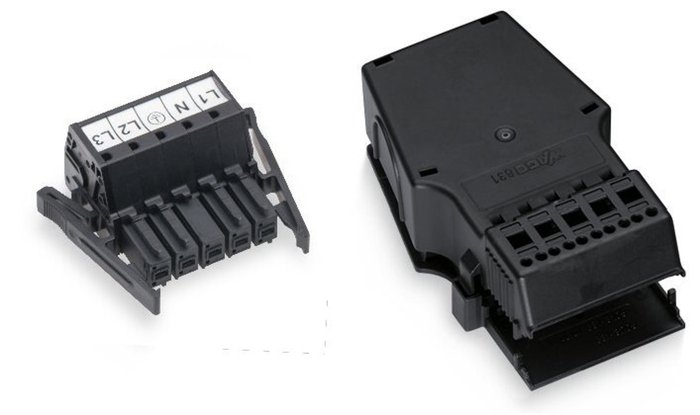

	WAO8313105/1019004 Douille avec boîtier de déchar 4055143500739		11,6430 € / U HT 13,9716 € / U TTC

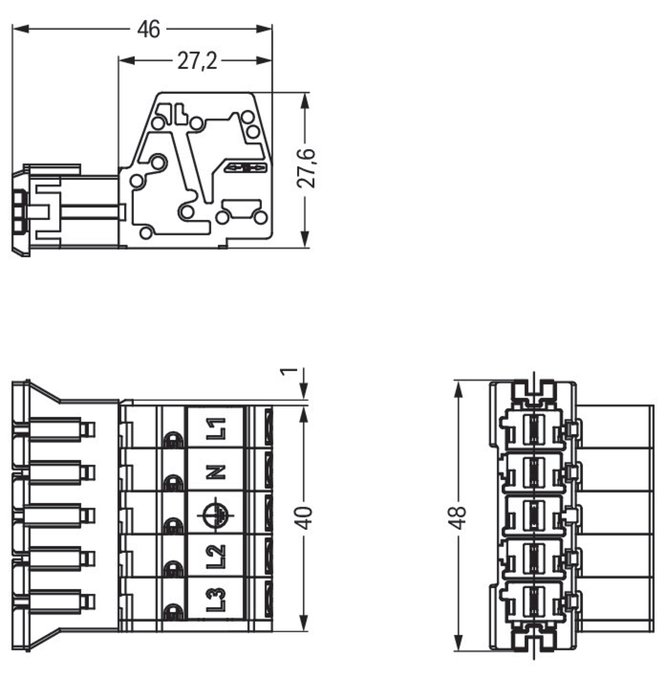

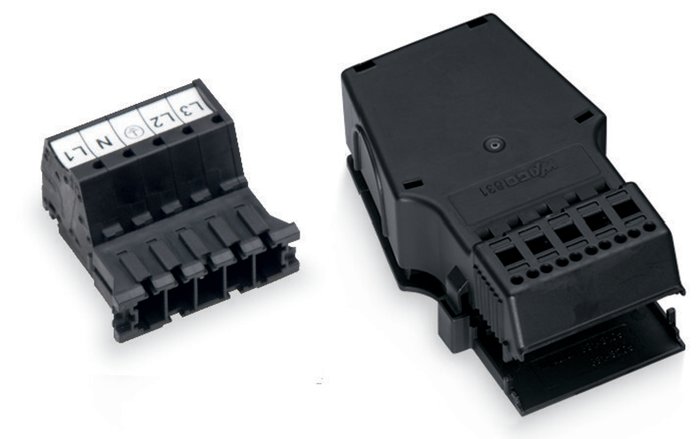

	WAO8313205/1020004 Connecteur avec boîtier de déc 4055143500746		11,6816 € / U HT 14,0179 € / U TTC

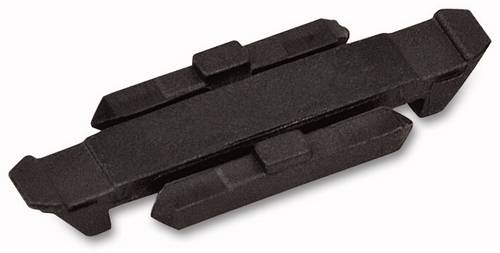

	WAO890111 Cliquet de verrouillage / Noir 4045454232887		0,1419 € / U HT 0,1703 € / U TTC

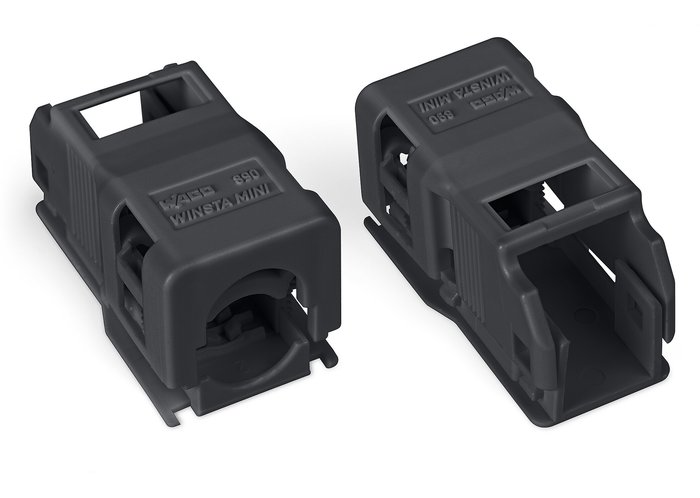

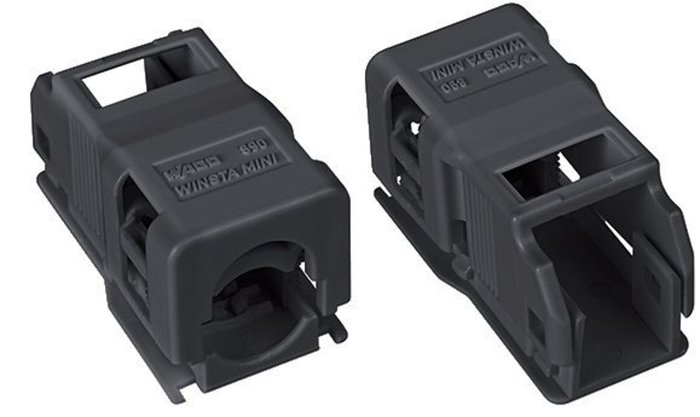

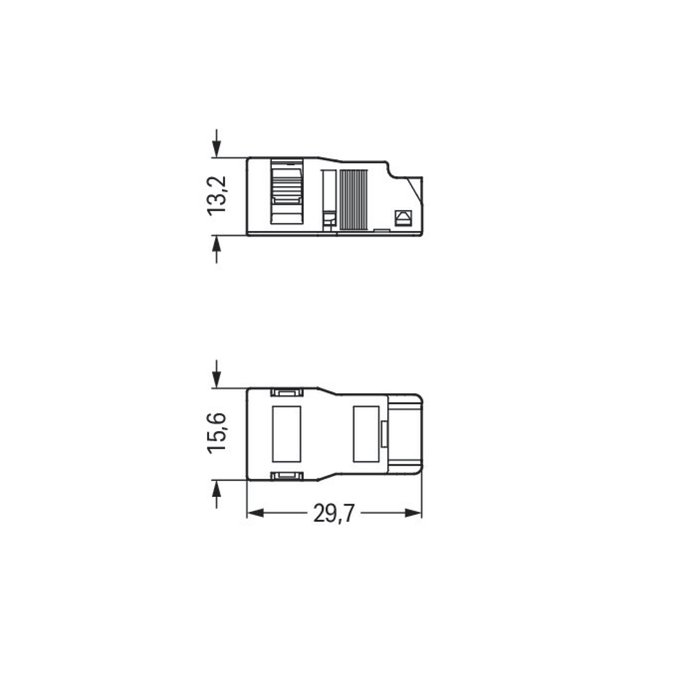

	WAO890502/342000 Boîtier de décharge de tractio 4050821765554		1,0866 € / U HT 1,3039 € / U TTC
