Canalisation Electrique Flexible » Wago » Systeme De Precablage Rapide Winsta

Information(s) non contractuelle(s)

Connecteur 2 Pôles, Vert Clair - 770-272

Connecteur 2 pôles, vert clair

Code article : WAO770272

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2,5920 € / U


	Prix unitaire net HT
	1,6644 € / U
	soit :
	1,9973 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4050821541899
Réf. fabricant : 770-272

Informations complémentaires :
Connecteur 2 pôles, vert clair

Indication sur la résistance de passage :	?env. 1 m? de résistance de passageenv. 0,25 m? entre connecteur mâle et femelle

Tension de référence (iii / 3) :	250 V

Tension assignée de tenue aux chocs (iii / 3) :	4 kV

Courant :	25 A

Légende données de référence :	(III / 3) ? Catégorie de surtension III / degré de pollution 3

Rated voltage per ul 1977 (factory wiring only) :	600 V

Rated current per ul 1977 (factory wiring only) :	23 A

Technique de connexion :	Push-in CAGE CLAMPr

Type d'actionnement :	Outil de manipulation Push-in

Section nominale :	4 mm²

Conducteur rigide :	0,5 à 4 mm² / 20 à 12 AWG

Conducteur rigide, enfichage direct :	1,5 à 4 mm² / 16 à 12 AWG

Conducteurs semi-rigides :	0,5 à 2,5 mm² / 20 à 14 AWG

Conducteur souple :	0,5 à 4 mm² / 20 à 12 AWG

Conducteurs souples avec embout d'extrémité isolé :	0,25 à 1,5 mm² / 20 à 16 AWG

Conducteurs souples avec embout d'extrémité sans isolation plastique :	0,25 à 2,5 mm² / 20 à 14 AWG

Conducteur souple avec embout d'extrémité, directement enfichable à partir de :	1,5 mm² / 16 AWG

Longueur de dénudage :	9 mm / 0.35 inch

Note (longueur de dénudage) :	voir aussi emballage ou notice explicative

Nombre de pôles :	2

Nombre total des points de serrage :	4

Nombre total des potentiels :	2

Direction de sortie des conducteurs par rapport à la direction d'enfichage :	0 °

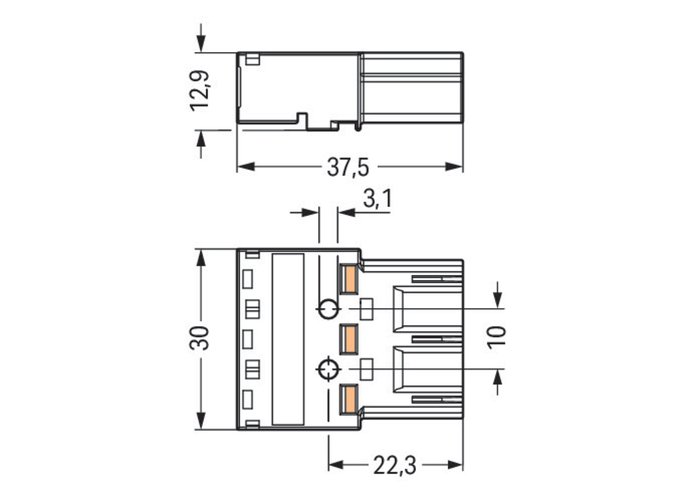

Pas :	10 mm / 0.394 inch

Largeur :	20 mm / 0.787 inch

Hauteur :	12,9 mm / 0.508 inch

Profondeur :	37,5 mm / 1.476 inch

Détrompage :	B

Force d'enfichage d'une connexion par enfichage :	env. 20 à 70 N (en fonction du nombre de pôles)

Force de maintien d'une connexion par enfichage :	avec verrouillage : > 80 N

Force de séparation d'une connexion par enfichage :	sans verrouillage : env. 20 à 70 N (selon le nombre de pôles)

Nombre de cycles d'enfichage :	?200, sans charge ohmique100, avec charge ohmique IN = 25 A, testé (4 mm²)

Impression :	1 2

Indice de protection :	IP20

Indication sur le type de protection :	In mated condition with strain relief housing: IP2xC (These compact connectors are not des

Repérage du potentiel :	1 2

Version de contact dans le domaine des connecteurs :	Connecteurs mâles

Type de connexion de connecteur :	pour conducteur

Protection contre l'inversion :	Yes

Verrouillage de la connexion par enfichage :	Cliquet de verrouillage

Couleur :	vert clair

Matière isolante :	Polyamide 66 (PA 66)

Matériau des ressorts de serrage :	Ressort en acier Chrome-Nickel (CrNi)

Matériau du contact :	Cuivre ou bien alliage de cuivre avec finition de surface

Charge calorifique :	0,127 MJ

Poids :	6,1 g

Température de traitement :	-5 à +40 °C

Température de fonctionnement continue :	-35 à +85 °C

Indication sur la température d'utilisation continue :	Parties isolantes pour températures ? 105°C

Groupe de produits :	20 (WINSTA)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4050821541899

Numéro du tarif douanier :	85366990990

Poids (g) :	694

Hauteur (mm) :	40

Largeur (mm) :	90

Profondeur (mm) :	352

Ean :	4050821541899

Mots clés : connecteur pôles vert clair 770-272 770272 4050821541899 wao770272

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1,6644 € / U HT
1,9973 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	WAO770262 Douille 2 pôles, vert clair 4050821541882		1,9264 € / U HT 2,3117 € / U TTC

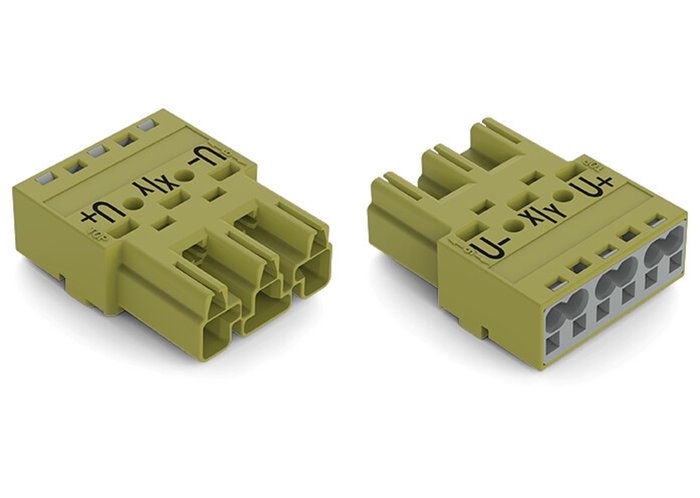

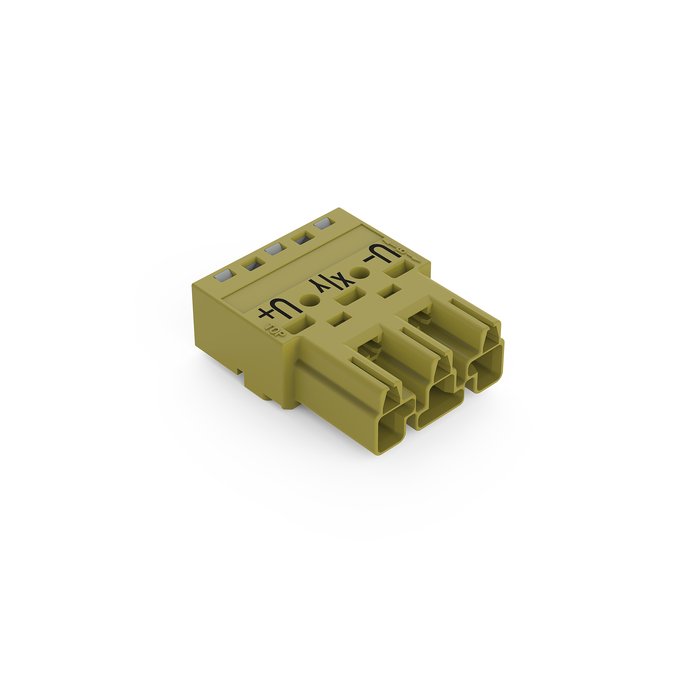

	WAO770273 Connecteur 3 pôles, vert clair 4050821451112		2,1037 € / U HT 2,5244 € / U TTC
