Rubin Lacaque

Canalisation Electrique Flexible » Wago » Systeme De Precablage Rapide Winsta

Information(s) non contractuelle(s)

Connecteur Mâle 4 Pôles Avec Décharge De Traction / Noir

Connecteur mâle 4 pôles avec d

Code article : WAO770114

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	7,1040 € / U


	Prix unitaire net HT
	4,5616 € / U
	soit :
	5,4739 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4044918254410
Réf. fabricant : 770-114

Informations complémentaires :
Connecteur mâle 4 pôles avec décharge de traction / Noir

Indication sur la résistance de passage :	?env. 1 m? de résistance de passageenv. 0,25 m? entre connecteur mâle et femelle

Tension de référence (iii / 3) :	400 V

Tension assignée de tenue aux chocs (iii / 3) :	6 kV

Courant :	25 A

Légende données de référence :	(III / 3) ? Catégorie de surtension III / degré de pollution 3

Rated voltage per ul 1977 (factory wiring only) :	600 V

Rated current per ul 1977 (factory wiring only) :	23 A

Technique de connexion :	Push-in CAGE CLAMPr

Type d'actionnement :	Outil de manipulation Push-in

Section nominale :	4 mm²

Conducteur rigide :	0,5 à 4 mm² / 20 à 12 AWG

Conducteur rigide, enfichage direct :	1,5 à 4 mm² / 16 à 12 AWG

Conducteurs semi-rigides :	0,5 à 2,5 mm² / 20 à 14 AWG

Conducteur souple :	0,5 à 4 mm² / 20 à 12 AWG

Conducteurs souples avec embout d'extrémité isolé :	0,25 à 1,5 mm² / 20 à 16 AWG

Conducteurs souples avec embout d'extrémité sans isolation plastique :	0,25 à 2,5 mm² / 20 à 14 AWG

Conducteur souple avec embout d'extrémité, directement enfichable à partir de :	1,5 mm² / 16 AWG

Longueur de dénudage :	55 mm

Note (longueur de dénudage) :	voir aussi emballage ou notice explicative

Nombre de pôles :	4

Nombre total des points de serrage :	8

Nombre total des potentiels :	4

Fonction de mise à la terre :	with preceding GND contact

Diamètre raccordable du cble gainé :	9 à 13 mm

Direction de sortie des conducteurs par rapport à la direction d'enfichage :	0 °

Pas :	10 mm / 0.394 inch

Largeur :	44,6 mm / 1.756 inch

Hauteur :	17 mm / 0.669 inch

Profondeur :	75,9 mm / 2.988 inch

Détrompage :	A

Force d'enfichage d'une connexion par enfichage :	env. 20 à 70 N (en fonction du nombre de pôles)

Force de maintien d'une connexion par enfichage :	avec verrouillage : > 80 N

Force de séparation d'une connexion par enfichage :	sans verrouillage : env. 20 à 70 N (selon le nombre de pôles)

Nombre de cycles d'enfichage :	?200, sans charge ohmique100, avec charge ohmique IN = 25 A, testé (4 mm²)

Impression :	N ? 2/L 1/L'

Indice de protection :	IP20

Indication sur le type de protection :	In mated condition with strain relief housing: IP2xC (These compact connectors are not des

Repérage du potentiel :	N ? 2/L 1/L'

Utilisation :	Standard network application

Version de contact dans le domaine des connecteurs :	Connecteurs mâles

Type de connexion de connecteur :	pour conducteur

Protection contre l'inversion :	Yes

Verrouillage de la connexion par enfichage :	Cliquet de verrouillage

Décharge de traction :	strain relief housing

Couleur :	noir

Matière isolante :	Polyamide 66 (PA 66)

Matériau des ressorts de serrage :	Ressort en acier Chrome-Nickel (CrNi)

Matériau du contact :	Cuivre ou bien alliage de cuivre avec finition de surface

Charge calorifique :	0,574 MJ

Poids :	24,9 g

Température de traitement :	-5 à +40 °C

Température de fonctionnement continue :	-35 à +85 °C

Indication sur la température d'utilisation continue :	Parties isolantes pour températures ? 105°C

Groupe de produits :	20 (WINSTA)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4044918254410

Numéro du tarif douanier :	85366990990

Poids (g) :	699

Hauteur (mm) :	55

Largeur (mm) :	205

Profondeur (mm) :	245

Ean :	4044918254410

Mots clés : decharge traction 770114 connecteur mâle pôles décharge noir 770-114 4044918254410 wao770114

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

4,5616 € / U HT
5,4739 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

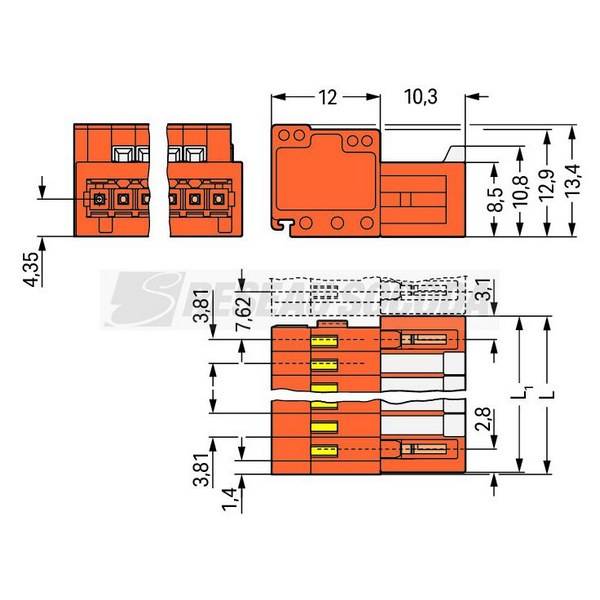

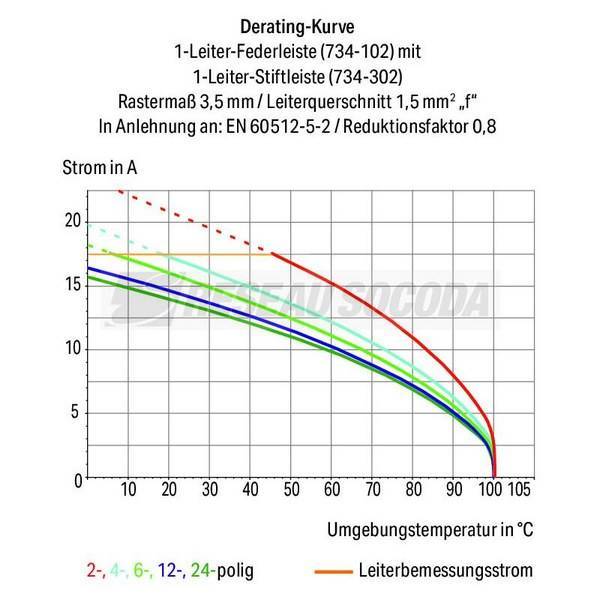

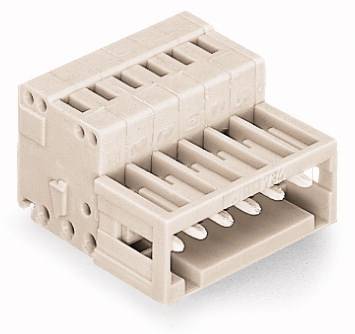

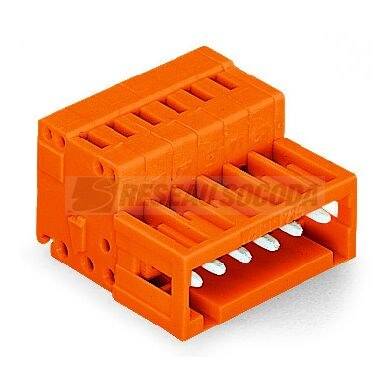

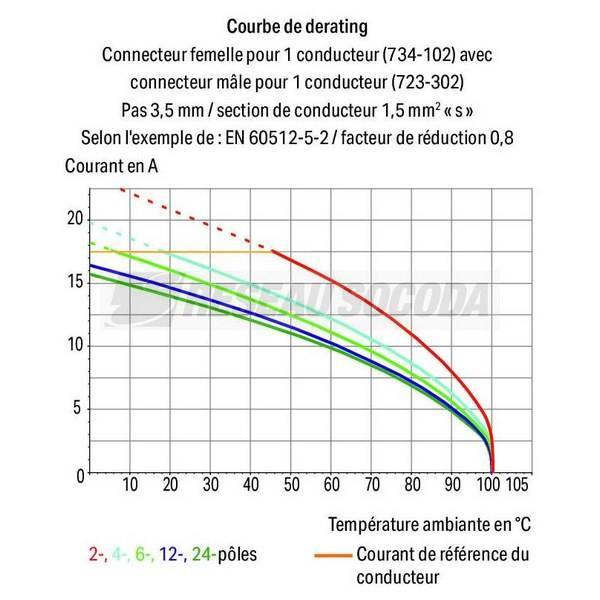

	WAO734304 Connecteur mâle avec cage clam 4044918513517		2,9050 € / U HT 3,4860 € / U TTC

	WAO734334 Connecteur mâle avec cage clam 4044918513852		2,9050 € / U HT 3,4860 € / U TTC

	WAO770113 Connecteur mâle 3 pôles avec d 4044918254083		3,6833 € / U HT 4,4200 € / U TTC

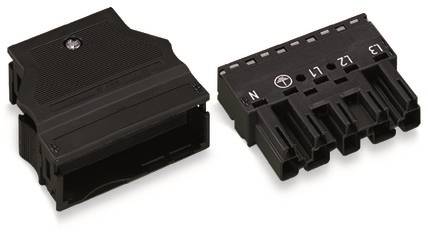

	WAO770115 Connecteur mâle 5 pôles avec d 4044918254441		5,0010 € / U HT 6,0012 € / U TTC

	WAO770214 Connecteur mâle 4 pôles sans d 4044918254519		2,5429 € / U HT 3,0515 € / U TTC

	WAO770714 Connecteur encastrable mâle 4 4044918254748		2,5429 € / U HT 3,0515 € / U TTC

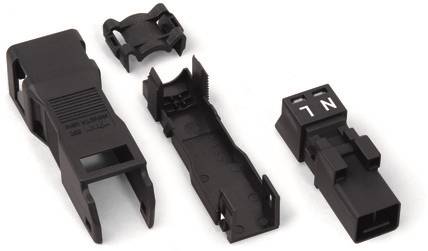

	WAO890112 Connecteur mâle 2 pôles avec d 4045454232894		2,3656 € / U HT 2,8387 € / U TTC
