Interfaçage & E/S Déportées » Wago » Composants Automation

Information(s) non contractuelle(s)

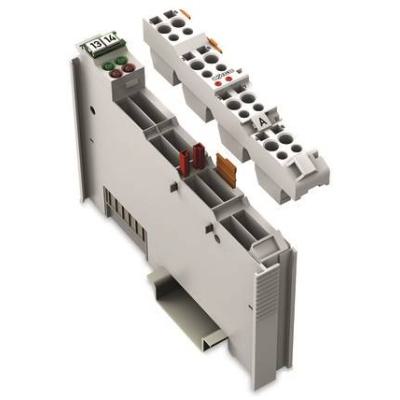

Borne 2 Canaux D'Entrée Analogique 4-20 Ma Hart

2 entrées 4-20 mA HART

Code article : WAO753482

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	945,6000 € / U


	Prix unitaire net HT
	639,1500 € / U
	soit :
	766,9800 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4045454502683
Réf. fabricant : 753-482

Informations complémentaires :
Borne 2 entrées analogiques 4-20 mA HART- Débrochable

Nombre d'entrées analogiques :	2

Nombre de canaux au total (module) :	2

Type de signal :	Current

Type de signal de courant :	DC 4 à 20 mA

Raccordement capteur :	2 x (2 conducteurs)

Filtre d'entrée :	Possibilité de paramétrage

Filtre d'entrée : paramétrable par canal :	yes

Tension d'entrée max. :	24 V

Chute de la tension d'entrée :	(Imes < 28 mA): non linéaire car protégée contre la surcharge U = 0,9 V + 270 ? x Imes

Caractéristique du signal :	Single-Ended

Diagnostic :	Rupture de fils, dépassement de capacité

Résolution (bit) :	12 Bit

Unité d'adressage :	2 x 2 bytes de données; 2 x 2 bytes de données + 2n x 4 bytes; Données (n = Nombre de vari

Protection contre les surtensions :	30 V protégé contre les inversions de polarité

Temps de conversion typ. :	10 ms

Erreur de mesure/sortie, température de référence :	25 °C

Erreur de mesure/sortie, écart de la pleine échelle :	0,1 %

Coefficient de température :	0,01 %/K

Contrôle de rupture de fil :	Imes < 3,10 mA

Contrôle de court-circuit :	Imes > 22 mA

Tension d'alimentation système :	DC 5 V; via data contacts

Consommation de courant alimentation système (5 v) :	65 mA

Tension d'alimentation terrain :	DC 24 V (-25 à +30 %); über Leistungskontakte (Einspeisung über Messerkontakt; Weiterleitu

Appareils hart par canal :	1 appareil (SingleDrop, sans MultiDrop)

Modems hart par canal :	1 modem (sans Multiplex)

Séparation galvanique :	500 V (système/alimentation)

Nombre de contacts de puissance, entrant :	2

Nombre de contacts de puissance, sortant :	2

Technologie de connexion : entrées/sorties :	8 x CAGE CLAMPr

Type de connexion 1 :	Inputs/Outputs

Conducteur rigide :	0,08 à 2,5 mm² / 28 à 14 AWG

Conducteur souple :	0,08 à 2,5 mm² / 28 à 14 AWG

Longueur de dénudage :	9 à 10 mm / 0.35 à 0.39 inch

Largeur :	12 mm / 0.472 inch

Hauteur :	69,8 mm / 2.748 inch

Profondeur à partir du niveau supérieur du rail :	62,6 mm / 2.465 inch

Profondeur :	100 mm / 3.937 inch

Type de montage :	Rail 35

Niveau de cblage enfichable :	yes

Couleur :	gris clair

Matériel de l'enveloppe :	Polycarbonate, polyamide 6.6

Poids :	44,5 g

Marquage de conformité :	CE

Température ambiante (fonctionnement) :	0 à 55 °C

Température ambiante (stockage) :	-40 à 85 °C

Indice de protection :	IP20

Degré de pollution 5 :	2 selon CEI 61131-2

Altitude de fonctionnement :	0 à 2000 m

Position de montage :	horizontal, vertical

Humidité relative (sans condensation) :	95 %

Résistance aux vibrations :	selon CEI 60068-2-6

Résistance aux chocs :	15g selon CEI 60068-2-27

Cem - susceptibilité en réception :	selon EN 61000-6-2

Cem : en émission :	selon EN 61000-6-3

Contrainte par matières polluantes :	Selon CEI 60068-2-42 et CEI 60068-2-43

Concentration maximale en matière polluante h2s admise à une humidité relative :

Concentration maximale en matière polluante so2 admise à une humidité relative :

Groupe de produits :	15 (Remote I/O)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4045454502683

Numéro du tarif douanier :	85389099990

Hauteur (mm) :	74

Largeur (mm) :	20

Profondeur (mm) :	104

Poids (g) :	59

Ean :	4045454502683

Mots clés : 20 analogique 4-20 hart 753482 borne canaux entrée 753-482 4045454502683 wao753482
