Interfaçage & E/S Déportées » Wago » Composants Automation

Information(s) non contractuelle(s)

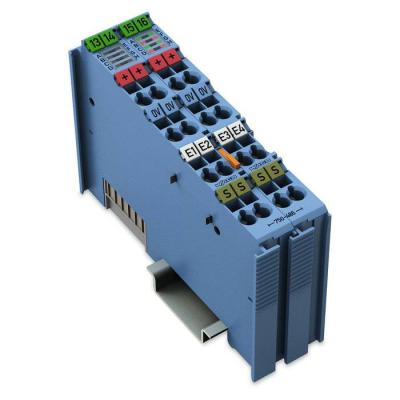

4Ai 0/4-20Ma Se - 750-486

4 entrées 0/4-20 mA Ex

Code article : WAO750486

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 656,0000 € / U


	Prix unitaire net HT
	1 119,3235 € / U
	soit :
	1 343,1882 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4055143516044
Réf. fabricant : 750-486

Informations complémentaires :
Borne 4 entrées analogiques 0/4-20 mA Ex i

Nombre d'entrées analogiques :	4

Nombre de canaux au total (module) :	4

Type de signal :	Current

Type de signal de courant :	DC 0 à 20 mA; DC 4 à 20 mA

Raccordement capteur :	2 x (3 conducteurs)

Résolution (bit) :	12 Bit

Résistance d'entrée max. :	200 ?

Puissance absorbée pmax. :	2,7 W

Unité d'adressage :	4 x 16 bits données ; 4 x 8 bits contrôle/état (optionnel)

Temps de conversion typ. :	10 ms

Erreur de mesure/sortie, température de référence :	25 °C

Erreur de mesure/sortie, écart de la pleine échelle :	0,1 %

Coefficient de température :	0,01 %/K

Sécurité intrinsèque ex i :	yes

Tension d'alimentation système :	DC 5 V; via data contacts

Consommation de courant alimentation système (5 v) :	45 mA

Tension d'alimentation terrain :	DC 24 V; (Versorgung über Einspeisung Ex i UO = max. 27,3 V); über Leistungskontakte (Eins

Consommation de courant, alimentation terrain (borne sans charge externe) :	19 mA

Puissance dissipée pv :	1,5 W

Séparation galvanique :	300 V AC système/alimentation

Nombre de contacts de puissance, entrant :	2

Nombre de contacts de puissance, sortant :	2

Capacité de charge en courant des contacts de puissance :	1 A

Directive atex :	EN/IEC 60079-0, -7, -11, -26, -31

Données relatives à la sécurité du circuit électrique :	Uo = 27,3 V; Io = 98,4 mA; Po = 0,672 W; Kennlinie: Linear

Réactances ex ia iic :	Lo = 970 µH; Co = 88 nF

Réactances ex ia iib :	Lo = 13 mH; Co = 683 nF

Réactances ex ia iia :	Lo = 22 mH; Co = 2,28 ?F

Réactances ex ia i :	Lo = 31 mH; Co = 3,6 µF

Réactances conseil :	(Réactances sans considération de la simultanéité; avec considération de la simultanéité,

Marquage :	ATEX, IECEx

Technologie de connexion : entrées/sorties :	16 x CAGE CLAMPr

Type de connexion 1 :	Inputs/Outputs

Conducteur rigide :	0,08 à 2,5 mm² / 28 à 14 AWG

Conducteur souple :	0,08 à 2,5 mm² / 28 à 14 AWG

Longueur de dénudage :	8 à 9 mm / 0.31 à 0.35 inch

Largeur :	24 mm / 0.945 inch

Hauteur :	67,8 mm / 2.669 inch

Profondeur à partir du niveau supérieur du rail :	60,6 mm / 2.386 inch

Profondeur :	100 mm / 3.937 inch

Type de montage :	Rail 35

Couleur :	bleu

Matériel de l'enveloppe :	Polycarbonate, polyamide 6.6

Poids :	116 g

Marquage de conformité :	CE

Température ambiante (fonctionnement) :	0 à 55 °C

Température ambiante (stockage) :	-40 à 85 °C

Indice de protection :	IP20

Degré de pollution 5 :	2 selon CEI 61131-2

Altitude de fonctionnement :	0 à 2000 m

Position de montage :	horizontal, vertical

Humidité relative (sans condensation) :	95 %

Résistance aux vibrations :	selon CEI 60068-2-6

Résistance aux chocs :	15g selon CEI 60068-2-27

Cem - susceptibilité en réception :	selon EN 61000-6-2, secteur naval

Cem : en émission :	selon EN 61000-6-3, secteur naval

Contrainte par matières polluantes :	Selon CEI 60068-2-42 et CEI 60068-2-43

Concentration maximale en matière polluante h2s admise à une humidité relative :

Concentration maximale en matière polluante so2 admise à une humidité relative :

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4055143516044

Numéro du tarif douanier :	85389099990

Hauteur (mm) :	74

Largeur (mm) :	32

Profondeur (mm) :	104

Poids (g) :	116

Ean :	4055143516044

Mots clés : 750-486 750486 4055143516044 wao750486
