Interfaçage & E/S Déportées » Wago » Composants Automation

Information(s) non contractuelle(s)

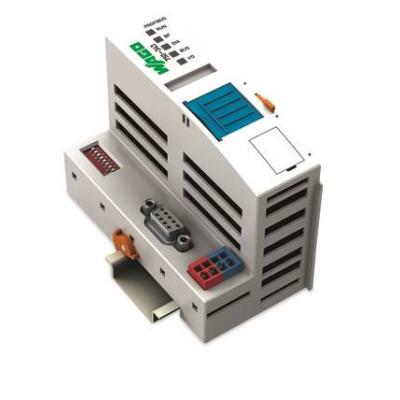

Coupleur Profibus Dp Eco - 750-343

Cpl PROFIBUS DP ECO

Code article : WAO750343

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	488,4000 € / U


	Prix unitaire net HT
	330,1193 € / U
	soit :
	396,1432 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4045454422554
Réf. fabricant : 750-343

Informations complémentaires :
Coupleur PROFIBUS DP ECO

Communication :	PROFIBUS

Nombre de coupleurs connectés au maître max. :	125

Nombre de points e/s :	6.000

Vitesse de transmission :	9,6 kBd à 12 MBd

Longueur de segment de bus max. :	1200 m

Moyen de transmission :	Conducteur Cu blindé selon EN 50170

Temps de transmission :	env. 1 ms (10 coupleurs; 32 ED, 32 SD par coupleur; avec 12 Mbauds) 3,3 ms max.

Nombre de modules par nåôud max. :	63

Image de process d'entrée et de sortie (bus de terrain) max. :	32 Byte/32 Byte

Tension d'alimentation système :	DC 24 V(-25 à +30 %); via niveau de câblage

Consommation de courant alimentation système (5 v) :	350 mA

Courant total pour alimentation système :	650 mA

Courant d'entrée typ. en charge (24 v) :	260 mA

Rendement typ. du bloc d'alimentation à la charge nominale (24 v) :	80 %

Norme :	EN 50170

Technique de connexion : communication/bus de terrain :	PROFIBUS: 1 x Connecteur femelle Sub-D 9

Technologie de connexion : système d'alimentation :	4 x CAGE CLAMPr

Technologie de connexion : matériel de configuration :	1 x Connecteur mâle à 4 pôles

Type de connexion 1 :	Alimentation système

Conducteur rigide :	0,08 à 1,5 mm² / 28 à 16 AWG

Conducteur souple :	0,08 à 1,5 mm² / 28 à 16 AWG

Longueur de dénudage :	5 à 6 mm / 0.2 à 0.24 inch

Note (section de conducteur) :	14 AWG : THHN, THWN

Largeur :	49,5 mm / 1.949 inch

Hauteur :	71,9 mm / 2.831 inch

Profondeur à partir du niveau supérieur du rail :	64,7 mm / 2.547 inch

Profondeur :	96,8 mm / 3.811 inch

Type de montage :	Rail 35

Couleur :	gris clair

Matériel de l'enveloppe :	Polycarbonate, polyamide 6.6

Poids :	110,4 g

Marquage de conformité :	CE

Température ambiante (fonctionnement) :	0 à 55 °C

Température ambiante (stockage) :	-40 à 85 °C

Indice de protection :	IP20

Degré de pollution 5 :	2 selon CEI 61131-2

Altitude de fonctionnement :	0 à 2000 m

Position de montage :	horizontal, vertical

Humidité relative (sans condensation) :	95 %

Résistance aux vibrations :	4g selon CEI 60068-2-6

Résistance aux chocs :	15g selon CEI 60068-2-27

Cem - susceptibilité en réception :	selon EN 61000-6-2, secteur naval

Cem : en émission :	selon EN 61000-6-4, construction navale

Contrainte par matières polluantes :	Selon CEI 60068-2-42 et CEI 60068-2-43

Concentration maximale en matière polluante h2s admise à une humidité relative :

Concentration maximale en matière polluante so2 admise à une humidité relative :

Groupe de produits :	15 (Remote I/O)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4045454422554

Numéro du tarif douanier :	85176200000

Hauteur (mm) :	74

Largeur (mm) :	56

Profondeur (mm) :	104

Poids (g) :	135

Ean :	4045454422554

Mots clés : bytes coupleur profibus eco 750-343 750343 4045454422554 wao750343
