Interfaçage & E/S Déportées » Wago » Composants Automation

Information(s) non contractuelle(s)

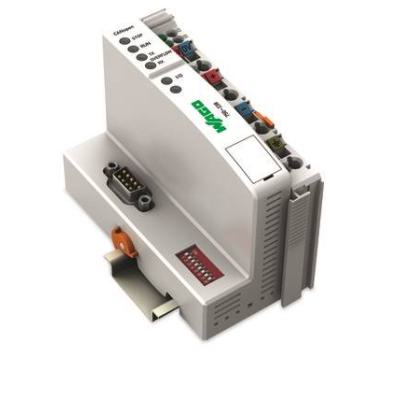

Coupleur Canopen Sub-D - 750-338

Cpl CANopen Sub-D

Code article : WAO750338

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	681,6000 € / U


	Prix unitaire net HT
	460,7071 € / U
	soit :
	552,8485 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4045454526948
Réf. fabricant : 750-338

Informations complémentaires :
Coupleur CANopen Sub-D

Communication :	CANopen

Nombre de coupleurs connectés au maître max. :	110

Vitesse de transmission :	10 kBd à 1 MBd

Longueur de segment de bus max. :	1000 m

Moyen de transmission :	Conducteur Cu blindé 3 x 0,25 mm²

Nombre de modules par nåôud max. :	64

Autres caractéristiques canopen :	Esclave NMT Minimum Boot-up Mappage des TX et RX PDO Emergency Message Life Guarding Confi

Nombre de pdo :	32 Tx / 32 Rx

Nombre de sdo :	2 serveurs SDO

Distribution cob id :	SDO, standard

Distribution nåôuds id :	Commutateur DIP

Profil de configuration :	DS-301 V4.1

Profil d'appareil :	DS-401 V2.0 Contrôle valeur limite PDO à déclenchement sur front Comportement configurable

Image de process d'entrée et de sortie (bus de terrain) max. :	512 Byte/512 Byte

Tension d'alimentation système :	DC 24 V(-25 à +30 %); sur niveau de câblage (connexion CAGE CLAMPr)

Consommation de courant alimentation système (5 v) :	350 mA

Courant total pour alimentation système :	1.650 mA

Tension d'alimentation terrain :	DC 24 V (-25 à +30 %); via power jumper contacts

Courant d'entrée typ. en charge (24 v) :	500 mA

Rendement typ. du bloc d'alimentation à la charge nominale (24 v) :	87 %

Séparation galvanique :	500 V (système/alimentation)

Nombre de contacts de puissance, sortant :	3

Capacité de charge en courant des contacts de puissance :	10 A

Technique de connexion : communication/bus de terrain :	CANopen: 1 x Connecteur mâle Sub-D 9

Technologie de connexion : alimentation terrain :	6 x CAGE CLAMPr

Technologie de connexion : système d'alimentation :	2 x CAGE CLAMPr

Technologie de connexion : matériel de configuration :	1 x Connecteur mâle à 4 pôles

Type de connexion 1 :	System/field supply

Conducteur rigide :	0,08 à 2,5 mm² / 28 à 14 AWG

Conducteur souple :	0,08 à 2,5 mm² / 28 à 14 AWG

Longueur de dénudage :	8 à 9 mm / 0.31 à 0.35 inch

Largeur :	50,5 mm / 1.988 inch

Hauteur :	71,1 mm / 2.799 inch

Profondeur à partir du niveau supérieur du rail :	63,9 mm / 2.516 inch

Profondeur :	100 mm / 3.937 inch

Type de montage :	Rail 35

Couleur :	gris clair

Matériel de l'enveloppe :	Polycarbonate, polyamide 6.6

Poids :	177 g

Marquage de conformité :	CE

Température ambiante (fonctionnement) :	0 à 55 °C

Température ambiante (stockage) :	-40 à 85 °C

Indice de protection :	IP20

Degré de pollution 5 :	2 selon CEI 61131-2

Altitude de fonctionnement :	0 à 2000 m

Position de montage :	horizontal, vertical

Humidité relative (sans condensation) :	95 %

Résistance aux vibrations :	4g selon CEI 60068-2-6

Résistance aux chocs :	15g selon CEI 60068-2-27

Cem - susceptibilité en réception :	selon EN 61000-6-2, secteur naval

Cem : en émission :	selon EN 61000-6-4, construction navale

Contrainte par matières polluantes :	Selon CEI 60068-2-42 et CEI 60068-2-43

Concentration maximale en matière polluante h2s admise à une humidité relative :

Concentration maximale en matière polluante so2 admise à une humidité relative :

Groupe de produits :	15 (Remote I/O)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4045454526948

Numéro du tarif douanier :	85176200000

Hauteur (mm) :	74

Largeur (mm) :	56

Profondeur (mm) :	104

Poids (g) :	209,1

Ean :	4045454526948

Mots clés : subd coupleur canopen sub 750-338 750338 4045454526948 wao750338

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

460,7071 € / U HT
552,8485 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	WAO750338/040000 Cpl CANopen Sub-D XTR 4050821460145		677,2718 € / U HT 812,7262 € / U TTC

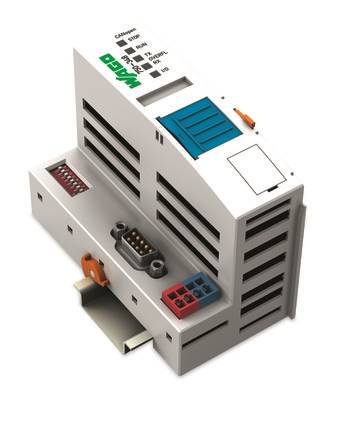

	WAO750348 Cpl CANopen ECO Sub-D 4045454395964		320,3861 € / U HT 384,4633 € / U TTC

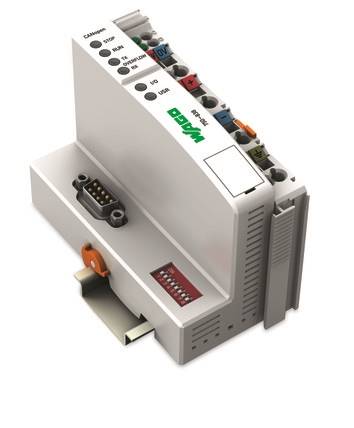

	WAO750838 Ctrl CANopen Sub-D 4045454527136		639,1500 € / U HT 766,9800 € / U TTC
