Rubin Lacaque

Interfaçage & E/S Déportées » Wago » Composants Automation

Information(s) non contractuelle(s)

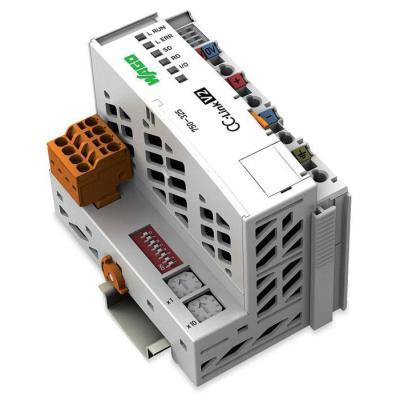

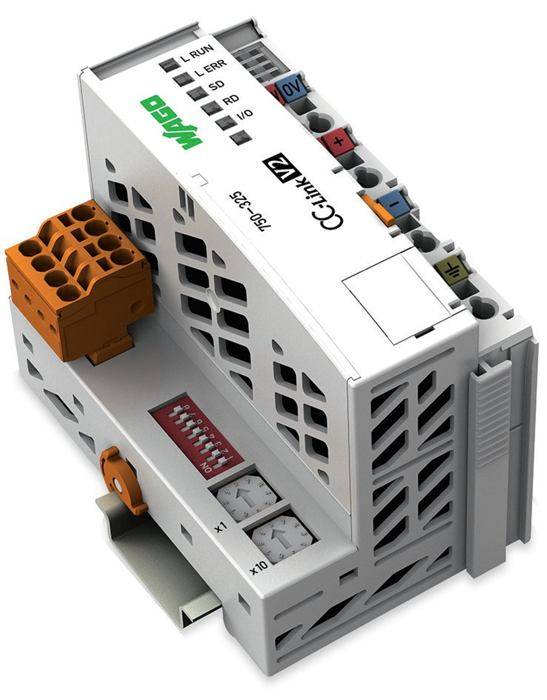

Coupleur Cc-Link V2 - 750-325

Cpl CC-Link V2

Code article : WAO750325

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	862,8000 € / U


	Prix unitaire net HT
	583,1838 € / U
	soit :
	699,8206 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4055143597449
Réf. fabricant : 750-325

Informations complémentaires :
Coupleur CC-Link V2

Communication :	CC-Link

Appareil spécifique :	Operation mode: CC-Link V2.0 (default setting)/V1.1; Extended cyclic setting: 1, 2, 4 (def

Nombre de coupleurs connectés au maître max. :	64

Vitesse de transmission :	156 kBd à 10 MBd

Longueur de segment de bus max. :	1200 m

Moyen de transmission :	Conducteur Cu blindé 2 / 3 x 0,5 mm²

Adresses de station :	1 à 4 / 4 (préréglage)

Nombre de modules par nåôud max. :	64

Table image d'entrées (interne) max. :	RX (entrées digitales): V1.1: 16, 48, 80, 112 Bit; V2.0: 16, 48, 80, 112 Bit (1 circulatio

Table image de sorties (interne) max. :	RY (sorties digitales): V1.1: 16, 48, 80, 112 Bit; V2.0: 16, 48, 80, 112 Bit (1 circulatio

Tension d'alimentation système :	DC 24 V(-25 à +30 %); sur niveau de câblage (connexion CAGE CLAMPr)

Consommation de courant alimentation système (5 v) :	200 mA

Courant total pour alimentation système :	1.800 mA

Tension d'alimentation terrain :	DC 24 V (-25 à +30 %); via power jumper contacts

Courant d'entrée typ. en charge (24 v) :	600 mA

Rendement typ. du bloc d'alimentation à la charge nominale (24 v) :	90 %

Séparation galvanique :	500 V (système/alimentation)

Nombre de contacts de puissance, sortant :	3

Capacité de charge en courant des contacts de puissance :	10 A

Technique de connexion : communication/bus de terrain :	CC-Link: 1 x Connecteur mâle à 4 pôles

Technologie de connexion : alimentation terrain :	6 x CAGE CLAMPr

Technologie de connexion : système d'alimentation :	2 x CAGE CLAMPr

Technologie de connexion : matériel de configuration :	1 x Connecteur mâle à 4 pôles

Type de connexion 1 :	System/field supply

Conducteur rigide :	0,08 à 2,5 mm² / 28 à 14 AWG

Conducteur souple :	0,08 à 2,5 mm² / 28 à 14 AWG

Longueur de dénudage :	8 à 9 mm / 0.31 à 0.35 inch

Largeur :	61,5 mm / 2.421 inch

Hauteur :	71,9 mm / 2.831 inch

Profondeur à partir du niveau supérieur du rail :	64,7 mm / 2.547 inch

Profondeur :	100 mm / 3.937 inch

Type de montage :	Rail 35

Couleur :	gris clair

Matériel de l'enveloppe :	Polycarbonate, polyamide 6.6

Poids :	148,5 g

Marquage de conformité :	CE

Température ambiante (fonctionnement) :	0 à 55 °C

Température ambiante (stockage) :	-40 à 85 °C

Indice de protection :	IP20

Degré de pollution 5 :	2 selon CEI 61131-2

Altitude de fonctionnement :	0 à 2000 m

Position de montage :	horizontal, vertical

Humidité relative (sans condensation) :	95 %

Résistance aux vibrations :	selon CEI 60068-2-6

Résistance aux chocs :	15g selon CEI 60068-2-27

Cem - susceptibilité en réception :	selon EN 61000-6-2

Cem : en émission :	selon EN 61000-6-4

Contrainte par matières polluantes :	Selon CEI 60068-2-42 et CEI 60068-2-43

Concentration maximale en matière polluante h2s admise à une humidité relative :

Concentration maximale en matière polluante so2 admise à une humidité relative :

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4055143597449

Numéro du tarif douanier :	85176200000

Hauteur (mm) :	74

Largeur (mm) :	69

Profondeur (mm) :	104

Poids (g) :	180,2

Ean :	4055143597449

Mots clés : coupleur link 750-325 750325 4055143597449 wao750325
