Interfaçage & E/S Déportées » Wago » Composants Automation

Information(s) non contractuelle(s)

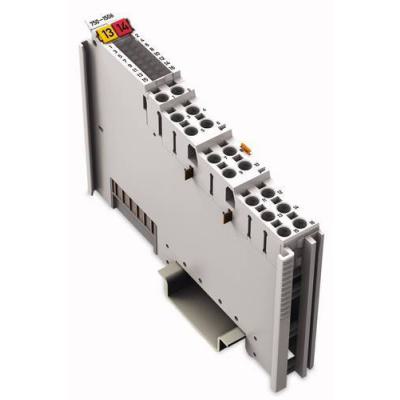

Borne 8 Entrées 8 Sorties 24 Vdc - 750-1506

8E/8S TOR 24V

Code article : WAO7501506

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	273,6000 € / U


	Prix unitaire net HT
	184,9317 € / U
	soit :
	221,9180 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4045454905545
Réf. fabricant : 750-1506

Informations complémentaires :
Borne 8 entrées / 8 sorties TOR 24 V DC - 0.5 A

Nombre d'entrées digitales :	8

Nombre de sorties digitales :	8

Nombre de canaux au total (module) :	16

Type de signal :	Voltage

Type de signal de tension :	DC 24 V

Raccordement capteur :	8 x (1 conducteur)

Raccordement actionneur :	8 x (1 conducteur)

Caractéristique d'entrée :	à commutation positive

Filtre d'entrée (digital) :	3 ms

Courant d'entrée par canal pour signal (0) typ. :	0,6 mA

Courant d'entrée par canal pour signal (1) min. :	2,2 mA

Courant d'entrée par canal pour signal (1) max. :	2,5 mA

Caractéristique de sortie :	à commutation positive

Courant de sortie par canal :	0,5 A

Courant de sortie :	short-circuit-protected

Fréquence de commutation max. :	1 kHz

Type de charge :	ohmique, inductif, capacitif

Plage de tension pour signal (0) :	-3 à +5 V DC

Plage de tension pour signal (1) :	15 à 30 V DC

Unité d'adressage données d'entrée (interne) max. :	8 Bit

Unité d'adressage données de sortie (interne) max. :	8 Bit

Tension d'alimentation système :	DC 5 V; via data contacts

Consommation de courant alimentation système (5 v) :	30 mA

Tension d'alimentation terrain :	DC 24 V (-25 à +30 %); über Leistungskontakte (Einspeisung über Messerkontakt; Weiterleitu

Consommation de courant, alimentation terrain (borne sans charge externe) :	16 mA

Séparation galvanique :	500 V (système/alimentation)

Eléments d'affichage :	LED (1-8) verte : état DI 1 à DI 8; LED (9-16) verte : état DO 1 à DO 8

Nombre de contacts de puissance, entrant :	2

Nombre de contacts de puissance, sortant :	2

Capacité de charge en courant des contacts de puissance :	10 A

Technologie de connexion : entrées/sorties :	16 x Push-in CAGE CLAMPr

Type de connexion 1 :	Inputs/Outputs

Conducteur rigide :	0,08 à 1,5 mm² / 28 à 16 AWG

Conducteur souple :	0,25 à 1,5 mm² / 22 à 16 AWG

Longueur de dénudage :	8 à 9 mm / 0.31 à 0.35 inch

Type de conducteur (1) :	f

Type de conducteur (2) :	e

Largeur :	12 mm / 0.472 inch

Hauteur :	69 mm / 2.717 inch

Profondeur à partir du niveau supérieur du rail :	61,8 mm / 2.433 inch

Profondeur :	100 mm / 3.937 inch

Type de montage :	Rail 35

Couleur :	gris clair

Matériel de l'enveloppe :	Polycarbonate, polyamide 6.6

Charge calorifique :	1,007 MJ

Poids :	49 g

Marquage de conformité :	CE

Température ambiante (fonctionnement) :	0 à 55 °C

Température ambiante (stockage) :	-40 à 85 °C

Indice de protection :	IP20

Degré de pollution 5 :	2 selon CEI 61131-2

Altitude de fonctionnement :	0 à 2000 m

Position de montage :	horizontal, vertical

Humidité relative (sans condensation) :	95 %

Résistance aux vibrations :	4g selon CEI 60068-2-6

Résistance aux chocs :	15g selon CEI 60068-2-27

Cem - susceptibilité en réception :	selon EN 61000-6-2, secteur naval

Cem : en émission :	selon EN 61000-6-3, secteur naval

Contrainte par matières polluantes :	Selon CEI 60068-2-42 et CEI 60068-2-43

Concentration maximale en matière polluante h2s admise à une humidité relative :

Concentration maximale en matière polluante so2 admise à une humidité relative :

Groupe de produits :	15 (Remote I/O)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4045454905545

Numéro du tarif douanier :	85371098990

Hauteur (mm) :	74

Largeur (mm) :	20

Profondeur (mm) :	104

Poids (g) :	63

Ean :	4045454905545

Mots clés : entree sortie borne entrées sorties vdc 750-1506 7501506 4045454905545 wao7501506
