Connectique Electronique » Wago » Connecteurs Multi Systèmes (Mcs)

Information(s) non contractuelle(s)

Connect Fem 3,81Mm 20P Broche Droite - 734-520

Connect fem 3,81mm 20p broche

Code article : WAO734520

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	14,7960 € / U


	Prix unitaire net HT
	9,5009 € / U
	soit :
	11,4011 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4045454120443
Réf. fabricant : 734-520

Informations complémentaires :
Connect fem 3,81mm 20p broche droite

Tension de référence (iii / 3) :	160 V

Tension assignée de tenue aux chocs (iii / 3) :	2,5 kV

Tension de référence (iii / 2) :	160 V

Tension assignée de tenue aux chocs (iii / 2) :	2,5 kV

Tension de référence (ii / 2) :	320 V

Tension assignée de tenue aux chocs (ii / 2) :	2,5 kV

Courant :	10 A

Légende données de référence :	(III / 2) ? Catégorie de surtension III / degré de pollution 2

Tension de référence ul (use group b) :	300 V

Courant de référence ul (use group b) :	10 A

Tension de référence ul (use group d) :	300 V

Courant de référence ul (use group d) :	10 A

Approvals per :	UL 1059

Tension de référence csa (use group b) :	300 V

Courant de référence csa (use group b) :	10 A

Tension de référence csa (use group d) :	300 V

Courant de référence csa (use group d) :	10 A

Nombre de pôles :	20

Nombre total des points de serrage :	20

Nombre total des potentiels :	20

Nombre de types de connexion :	1

Nombre des niveaux :	1

Pas :	3,81 mm / 0.15 inch

Largeur :	77,7 mm / 3.059 inch

Hauteur :	18,5 mm / 0.728 inch

Hauteur utile :	14,7 mm / 0.579 inch

Profondeur :	10,5 mm / 0.413 inch

Longueur de la broche à souder :	3,8 mm

Dimensions broche à souder :	0,9 x 0,9 mm

Diamètre de perçage avec tolérance :	1,4 (+0,1) mm

Version de contact dans le domaine des connecteurs :	Connecteurs femelles

Type de connexion de connecteur :	pour platine

Protection contre l'inversion :	Yes

Sens d'enfichage au circuit imprimé :	90 °

Contacts circuits imprimés :	THT

Afffectation broche à souder :	en série sur tout le connecteur femelle

Nombre de broches à souder par potentiel :	1

Couleur :	orange

Groupe du matériau isolant :	I

Matière isolante :	Polyamide 66 (PA 66)

Flammability class per ul94 :	V0

Matériau du contact :	Alliage de cuivre

Surface du contact :	étamé

Charge calorifique :	0,223 MJ

Poids :	11,2 g

Plage de températures limites :	-60 à +100 °C

Groupe de produits :	3 (Multi Conn. System)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4045454120443

Numéro du tarif douanier :	85366990990

Poids (g) :	501

Hauteur (mm) :	35

Largeur (mm) :	250

Profondeur (mm) :	315

Ean :	4045454120443

Mots clés : droite 734520 connect fem broche 734-520 4045454120443 wao734520

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

9,5009 € / U HT
11,4011 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	WAO734102/037000/032000 Connect fem CC 3.5mm 2p/verrie 4044918494380		2,3887 € / U HT 2,8664 € / U TTC

	WAO734206/008000 Connect f.cc/3.81mm/pi/6pol7gr 4045454942427		3,7911 € / U HT 4,5493 € / U TTC

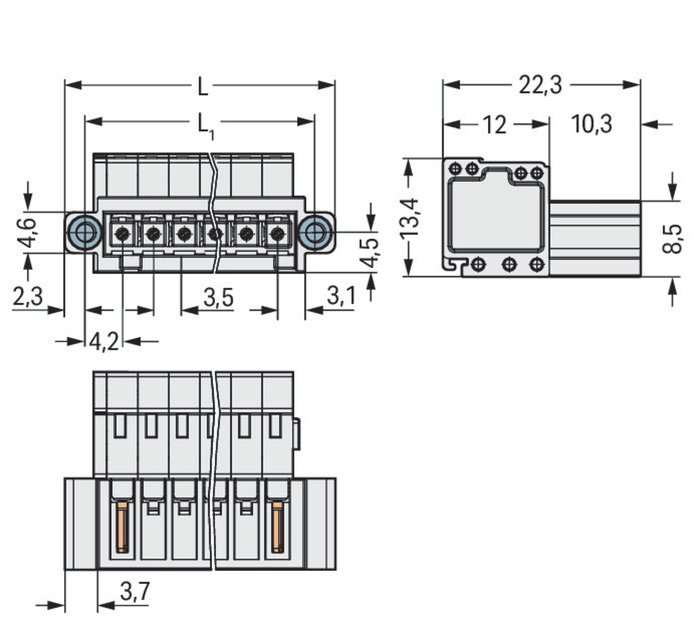

	WAO734305/109000 Connect.mal.CC 3.5mm 5p pi gr- 4055143265621		4,6002 € / U HT 5,5202 € / U TTC
