Connectique Electronique » Wago » Connecteurs Multi Systèmes (Mcs)

Information(s) non contractuelle(s)

Connect Male/32P. 180G 3,5Mm Schwarz - 713-1416

Connect male/32p. 180g 3,5mm s

Code article : WAO7131416

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	11,4360 € / U


	Prix unitaire net HT
	7,3434 € / U
	soit :
	8,8121 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4045454700119
Réf. fabricant : 713-1416

Informations complémentaires :
Connect male/32p. 180g 3,5mm schwarz

Tension de référence (iii / 3) :	80 V

Tension assignée de tenue aux chocs (iii / 3) :	2,5 kV

Tension de référence (iii / 2) :	160 V

Tension assignée de tenue aux chocs (iii / 2) :	2,5 kV

Tension de référence (ii / 2) :	250 V

Tension assignée de tenue aux chocs (ii / 2) :	2,5 kV

Courant :	10 A

Légende données de référence :	(III / 2) ? Catégorie de surtension III / degré de pollution 2

Tension de référence ul (use group b) :	150 V

Courant de référence ul (use group b) :	10 A

Tension de référence ul (use group c) :	50 V

Courant de référence ul (use group c) :	10 A

Approvals per :	UL 1059

Tension de référence csa (use group b) :	150 V

Courant de référence csa (use group b) :	12 A

Nombre de pôles :	32

Nombre total des potentiels :	3

Nombre de types de connexion :	1

Nombre des niveaux :	2

Pas :	3,5 mm / 0.138 inch

Largeur :	57,5 mm / 2.264 inch

Hauteur :	17,3 mm / 0.681 inch

Hauteur utile :	13,5 mm / 0.531 inch

Profondeur :	13,3 mm / 0.524 inch

Longueur de la broche à souder :	3,8 mm

Dimensions broche à souder :	0,8 x 0,8 mm

Diamètre de perçage avec tolérance :	1,2 (+0,1) mm

Version de contact dans le domaine des connecteurs :	Connecteurs mâles

Type de connexion de connecteur :	pour platine

Protection contre l'inversion :	Yes

Sens d'enfichage au circuit imprimé :	90 °

Contacts circuits imprimés :	THT

Afffectation broche à souder :	en série sur tout le connecteur mâle

Nombre de broches à souder par potentiel :	1

Couleur :	noir

Groupe du matériau isolant :	I

Matière isolante :	Fibre de verre Polyphthalamide (PPA-GF)

Flammability class per ul94 :	V0

Matériau du contact :	Cuivre électrolytique (Ecu)

Surface du contact :	étamé

Charge calorifique :	0,166 MJ

Poids :	8,1 g

Plage de températures limites :	-60 à +100 °C

Groupe de produits :	3 (Multi Conn. System)

Type d'emballage :	20

Pays d'origine :	PL

Gtin :	4045454700119

Numéro du tarif douanier :	85366990990

Poids (g) :	310

Hauteur (mm) :	34

Largeur (mm) :	166

Profondeur (mm) :	260

Ean :	4045454700119

Mots clés : schwarz 7131416 connect male 713-1416 4045454700119 wao7131416

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

7,3434 € / U HT
8,8121 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

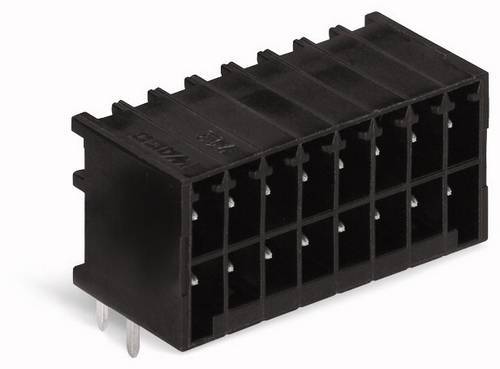

	WAO7131430 Connect male CI pas 3,5mm/10x2 4045454700218		4,5772 € / U HT 5,4926 € / U TTC
