Rubin Lacaque

Interfaçage & E/S Déportées » Wago » Interfaces Electroniques

Information(s) non contractuelle(s)

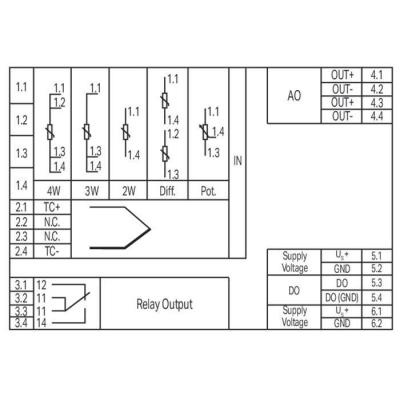

Convertisseur Sondes Rtd/Tc Universel - 2857-535

T-transducer UI

Code article : WAO2857535

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	528,0000 € / U


	Prix unitaire net HT
	339,0415 € / U
	soit :
	406,8498 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4055143655507
Réf. fabricant : 2857-535

Informations complémentaires :
Convertisseur sondes RTD/TC universel

Possibilités de configuration :	Logiciel de configuration d'interface Application Smartphone JUMPFLEX Afficheur de configu

Type de signal d'entrée :	RTD sensors Potentiomètre Résistance Capteurs TC

Signal d'entrée capteurs pt :	Pt10 à Pt2000 (expandable)

Type de raccordement :	2-wire; 3-wire; 4-wire; differential; potentiometer

Courant d'alimentation du capteur (rtd) max. :	? 0,5 mA

Plage de mesure de la température (rtd) :	-200 à 850°C

Plage de mesure min. (rtd) :	50 K

Signal d'entrée capteurs tc :	Type J Type K Type E Type R Type N Type S Type T Type B Type C

Plage de mesure température (tc) :	-210 à 1200 °C (Type J); -200 à 1372 °C (Type K); -200 à 1000 °C (Type E); 250 à 1768 °C (

Plage de mesure (tc) :	100 K

Compensation de soudure froide :	Activée/Désactivée (Standard : Activée)

Erreur de la compensation soudure froide :	3 K (typ. 2 K )

Plage de résistance d'entrée :	0 à 10 k?

Plage d'entrée potentiomètre :	0 à 10 k?

Plage de mesure de résistance min. :	50 ?

Type de signal de sortie :	Courant Tension

Signal de sortie tension :	± 12 V

Signal de sortie courant :	±24 mA

Résistance sortie tension :	? 2 k?

Résistance sortie - courant :	? 600 ?

Tension de commutation (do) max. :	Tension d'alimentation appliquée -0,3 V

Courant continu (do) max. :	100 mA (no internal restriction)

Nombre de seuils de commutation :	1 ou 2 (réglable)

Retard à l'enclenchement/temporisation à la retombée par logiciel :	0 à 60 s (via software)

Tension de claquage contact ouvert (ac, 1 min) :	1 kVrms

Nombre relais 1 t/contacts inverseurs :	1

Tension de commutation max. :	AC 250 V

Limitation du courant continu (relais ; assemblage du bornier) :	6 A (6 A (jusqu'à 60 °C), 3 A (60 °C à 70 °C)); 3 A (60 à 70 °C)

Rigidité diélectrique contact ouvert (ac, 1 min) :	1 kVrms

Nombre de seuils de commutation (relais) :	1 or 2 (adjustable)

Retard à l'enclenchement/temporisation à la retombée par commutateur dip :	0 à 60 s (via software)

Filtre (t10-90) :	moving mean value (filtering level: 30)

Réponse à l'étape typ. :	130 ms (2-wire); 700 ms (3-wire); 700 ms (4-wire); 600 ms (difference); 500 ms (Potentiome

Erreur de transmission :	? 0,1 % dans le cas d'une plage de mesure sans limites

Erreur de transmission de la plage de mesure réglée :	? (100 K/set measurement range (K)) %

Coefficient de température :	? 0,01 %/K

Type d'alimentation :	24 V DC

Tension d'alimentation nominale us :	DC 24 V

Plage de la tension d'alimentation us :	-60 à +30 %

Consommation de courant à la tension d'alimentation :	? 70 mA (+ IDO)

Tension nominale :	AC/DC 250 V

Tension d'essai (entrée / sortie / alimentation) :	AC 3 kV; 50 Hz; 1 min

Catégorie de surtension :	II

Degré de pollution :	2

Séparation sûre :	input/relay contact/output/supply) per EN 61010-1

Indice de protection :	IP20

Technique de connexion :	Push-in CAGE CLAMPr

Wago terminal :	picoMAXr 5.0

Conducteur rigide :	0,2 à 2,5 mm² / 24 à 12 AWG

Conducteur souple :	0,2 à 2,5 mm² / 24 à 12 AWG

Longueur de dénudage :	9 à 10 mm / 0.35 à 0.39 inch

Largeur :	22,5 mm / 0.886 inch

Profondeur à partir du niveau supérieur du rail :	107 mm / 4.213 inch

Profondeur :	110 mm / 4.331 inch

Type de montage :	Rail 35

Charge calorifique :	2,481 MJ

Poids :	126,9 g

Température ambiante (fonctionnement) :	-40 à 70 °C

Température ambiante (stockage) :	-40 à 85 °C

Humidité relative :	5 à 95 % (non condensing)

Altitude d'utilisation max. :	2000 m

Marquage de conformité :	CE

Cem - susceptibilité en réception :	EN 61000-6-2; EN 61326-2-3

Cem : en émission :	EN 61000-6-3; EN 61326-2-3

Normes/spécifications :	EN 61010-1; EN 61373

Type d'emballage :	30

Pays d'origine :	DE

Gtin :	4055143655507

Numéro du tarif douanier :	85437090300

Hauteur (mm) :	30

Largeur (mm) :	160

Profondeur (mm) :	155

Poids (g) :	162

Ean :	4055143655507

Mots clés : convertisseur sondes rtd universel 2857-535 2857535 4055143655507 wao2857535
