Connectique Electronique » Wago » Connecteurs Multi Systèmes (Mcs)

Information(s) non contractuelle(s)

Connect Fem Ci 5Mm 16P/Coude/Gris - 232-246

Connect fem CI 5mm 16p/coude/g

Code article : WAO232246

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	11,1840 € / U


	Prix unitaire net HT
	7,1815 € / U
	soit :
	8,6178 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4044918579346
Réf. fabricant : 232-246

Informations complémentaires :
Connect fem CI 5mm 16p/coude/gris

Tension de référence (iii / 3) :	320 V

Tension assignée de tenue aux chocs (iii / 3) :	4 kV

Tension de référence (iii / 2) :	320 V

Tension assignée de tenue aux chocs (iii / 2) :	4 kV

Tension de référence (ii / 2) :	630 V

Tension assignée de tenue aux chocs (ii / 2) :	4 kV

Courant :	12 A

Légende données de référence :	(III / 2) ? Catégorie de surtension III / degré de pollution 2

Tension de référence ul (use group b) :	300 V

Courant de référence ul (use group b) :	15 A

Tension de référence ul (use group d) :	300 V

Courant de référence ul (use group d) :	10 A

Approvals per :	UL 1059

Rated voltage per ul 1977 (factory wiring only) :	600 V

Rated current per ul 1977 (factory wiring only) :	15 A

Tension de référence csa (use group b) :	300 V

Courant de référence csa (use group b) :	15 A

Tension de référence csa (use group d) :	300 V

Courant de référence csa (use group d) :	10 A

Nombre de pôles :	16

Nombre total des potentiels :	16

Nombre de types de connexion :	1

Nombre des niveaux :	1

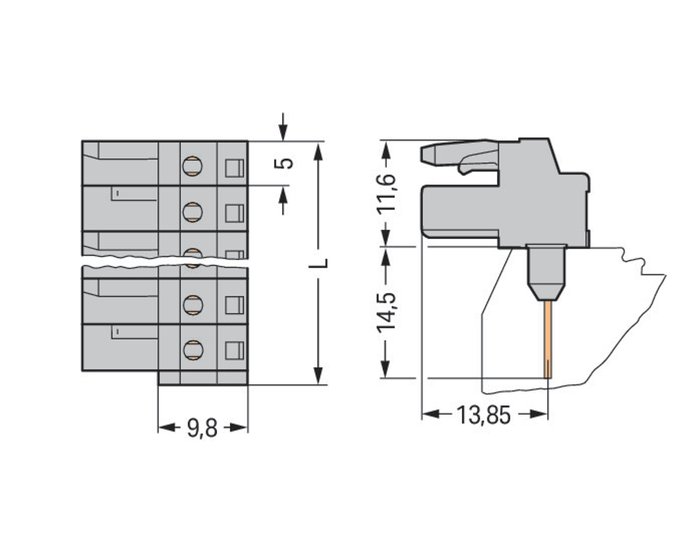

Pas :	5 mm / 0.197 inch

Largeur :	81,5 mm / 3.209 inch

Hauteur :	16,6 mm / 0.654 inch

Hauteur utile :	11,6 mm / 0.457 inch

Profondeur :	18,25 mm / 0.719 inch

Longueur de la broche à souder :	5 mm

Dimensions broche à souder :	0,6 x 1 mm

Diamètre de perçage avec tolérance :	1,3 (+0,1) mm

Version de contact dans le domaine des connecteurs :	Connecteurs femelles

Type de connexion de connecteur :	pour platine

Sens d'enfichage au circuit imprimé :	0 °

Contacts circuits imprimés :	THT

Afffectation broche à souder :	en série sur tout le connecteur femelle

Nombre de broches à souder par potentiel :	1

Couleur :	gris

Groupe du matériau isolant :	I

Matière isolante :	Polyamide 66 (PA 66)

Flammability class per ul94 :	V0

Matériau du contact :	Alliage de cuivre

Surface du contact :	étamé

Charge calorifique :	0,259 MJ

Poids :	14,8 g

Plage de températures limites :	-60 à +85 °C

Groupe de produits :	3 (Multi Conn. System)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4044918579346

Numéro du tarif douanier :	85366990990

Poids (g) :	650

Hauteur (mm) :	35

Largeur (mm) :	250

Profondeur (mm) :	315

Ean :	4044918579346

Mots clés : 5mm/broche/16p connect 5mm 16p/coude/gris gris coude 16p broche 232246 fem 232-246 4044918579346 wao232246
