Détection » TMSS Télémécanique Sensors » EL - Ultrasonic sensors

Information(s) non contractuelle(s)

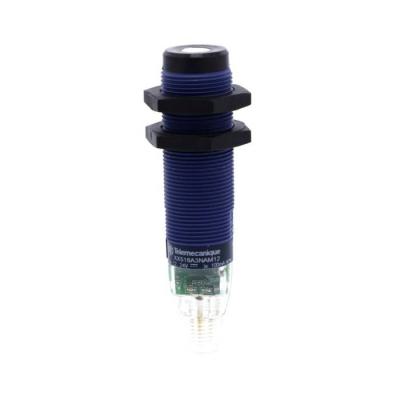

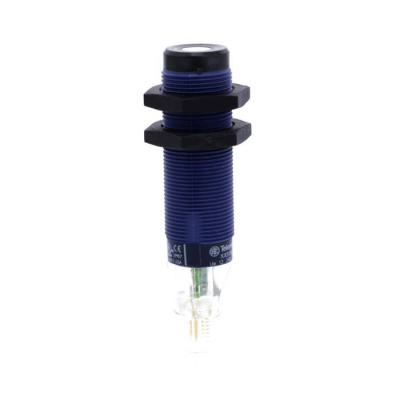

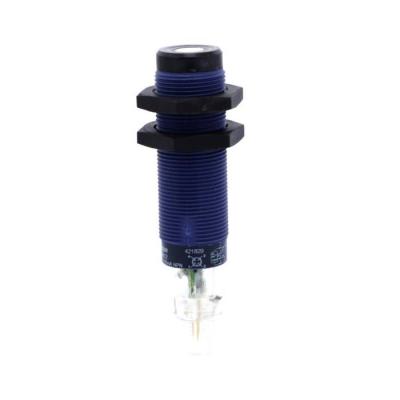

Osisense Xx - Détecteur Ultrasons - M18 - Proximité - Sn 0,5M - 0..10V - M12

DETECTEUR ULLTRASON CYLIN

Code article : TMSXX918A3F1M12

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	385,3200 € / U


	Prix unitaire net HT
	222,2012 € / U
	soit :
	266,6414 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916080443
Réf. fabricant : XX918A3F1M12

Informations complémentaires :
Ce détecteur à ultrasons cylindrique longue distance avec
sortie analogique se monte directement sur une surface ou
une équerre grâce à son filetage cylindrique et ses deux
écrous de fixation. Il est conforme à la norme IEC
60947-5-2.

Ip :	IP67 se conformer à CEI 60529

Poids :	0,033 kg

Etat led :	Assistance de réglage: 1 LED (couleur double)Alimentation activée: 1 LED (vert)Etat sortie

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Portée nominale :	0,5 m réglable avec apprentissage à distance par bouton-poussoir

Pouvoir de commutation maximum :	>= 1 kOhm protection contre les surcharges et courts-circuits

Tenue aux chocs mécaniques :	30 gn sur les 3 axes pour 11 ms se conformer à CEI 60068-2-27

(us) tension d'alimentation :	1224 V CC avec protection contre l'inversion de polarité

Tenue aux vibrations :	+/-1 mm (f = 1055 Hz) se conformer à CEI 60068-2-6

Tenue aux champs électromagnétiques rayonnés :	10 V/m niveau 3 se conformer à CEI 61000-4-3

Tenue aux décharges électrostatiques :	8 kV niveau 4 se conformer à CEI 6100-4-11

Tenue aux transitoires rapides :	1 kV niveau 3 se conformer à CEI 61000-4-4

Gamme de produits :	Telemecanique Ultrasonic sensors XX

(sa) portée de travail :	0,0510,508 m (mode apprentissage)

Profil environnemental :	Profil environnemental du Produit

Raccordement électrique :	Connecteur mâle M12 4 broches

Réglage :	Choix pente avec bouton teach

Taille minimale de l'objet à détecter :	Diamètre du cylindre 1,6 mm

Profil de circularité :	Informations de fin de vie

Type de capteur :	Détecteur à ultrasons

Statut environnemental de l'offre :	Produit Green Premium

Type de construction du boîtier :	cylindre, filetage

Système de détection :	Réflexion directe

Régulation reach :	Déclaration REACh

Forme du capteur :	Cylindrique M18

Finition du raccordement électrique :	connecteur M12

(sd) domaine de détection :	0,0510,508 m

Normes :	IEC 60947-5-2

Finition de la solution analogique :	0 V ... 10 V

Type de signal de sortie :	Analogique

Limites de la tension d'alimentation :	1028 V CC

Nom de gamme :	Universel

Matière :	Plastique

Température de l'air ambiant en fonctionnement :	-2065 °C

Température ambiante de stockage :	-4080 °C

Matériau du boîtier/corps :	plastique

Matériau de la surface active du capteur :	plastique

Mode de raccordement :	A 4 fils

Sortie analogique :	0...10 V

Certifications du produit :	ULcCSAus

Procédé de réglage :	Teach-In

Type de filetage :	M18 x 1

Zone aveugle :	051 mm

Fréquence de transmission :	300 kHz

Garantie :	18 mois

Précision de répétition :	1,27 %

Angle de déviation de l'objet à détecter par rapport à 90° :	-77 °

Retard à la disponibilité maxi :	100 ms

Largeur de l'emballage 1 :	8,5 cm

Longueur de l'emballage 1 :	8,5 cm

Matière du coffret :	Valox

Matière de la face avant :	Epoxy

Consommation électrique :	40 mA

Retard réponse maximal :	25 ms

Retard récupération maxi :	25 ms

Longueur du filetage :	43 mm

Hauteur :	18 mm

Largeur :	18 mm

Profondeur :	79 mm

Distance ajustable (mm) :	508,0

Plage de mesure de la longueur (mm) :	508,0

Hauteur de l'emballage 1 :	4 cm

Température ambiante (°c) :	65,0

Zone aveugle (mm) :	51,0

Courant à vide (ma) :	40,0

Précision de répétition relative (%) :	1,27

Tension d'alimentation (v) :	24,0

Largeur du capteur (mm) :	18,0

Diamètre du capteur (mm) :	18,0

Longueur du capteur (mm) :	77,6

Nom du détecteur :	XX9

Angle du faisceau :	6 °

Chute de tension maximale :	1 V

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de sortie max. (ma) :	0,0

Fréquence de commutation (hz) :	0,0

Ecart de linéarité relatif (%) :	0,0

Numéro awg :	0,0

Hauteur du capteur (mm) :	0,0

Marquage :	CE

Type de tension :	DC

Qc carton :	15

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : osisense détecteur ultrasons proximité xx918a3f1m12 3666916080443 tmsxx918a3f1m12

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

222,2012 € / U HT
266,6414 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

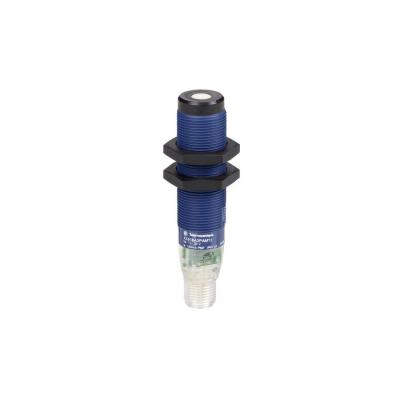

	TMSXX918A3C2M12 DETECTEUR ULLTRASON CYLIN 3666916080450		221,9936 € / U HT 266,3923 € / U TTC

	TMSXX9V1A1F1M12 DETECTEUR ULTRASON VIRTU 3666916080405		200,1264 € / U HT 240,1517 € / U TTC

	TMSXXS30B1VM12 Ultrason M D30 Droit 1M 0-10V 3666916079614		591,3832 € / U HT 709,6598 € / U TTC

	TMSXXS30B2VM12 Ultrason M D30 Droit 2M 0-10V 3666916079430		461,3564 € / U HT 553,6277 € / U TTC

	TMSXXS30P2VM12 Ultrason PL D30 Droit 2M 0-10V 3666916079478		402,5364 € / U HT 483,0437 € / U TTC

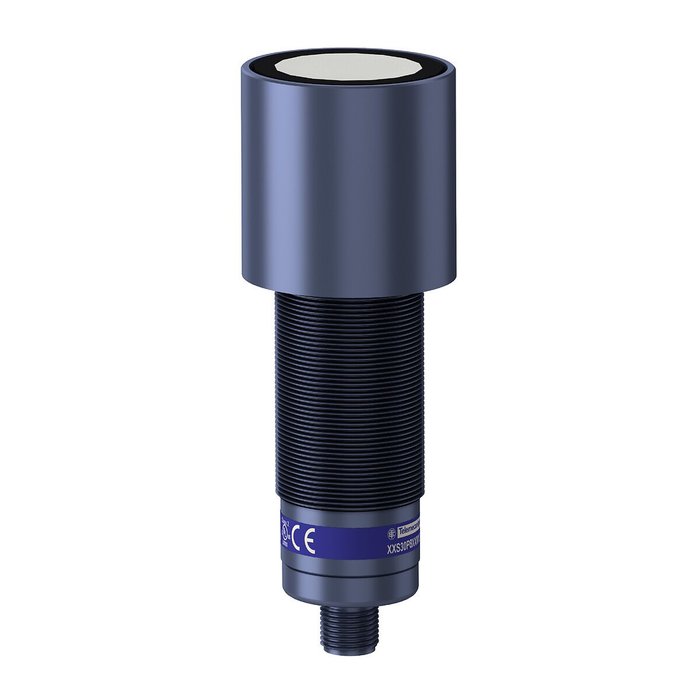

	TMSXXS30P8VPM12 Ultrason M30 8m 0-10V+PNP M12 3666916079232		1 018,2088 € / U HT 1 221,8506 € / U TTC
