Détection » TMSS Télémécanique Sensors » EL - Photo-electric - Application

Information(s) non contractuelle(s)

Osisense Xuy - Dét. Photoélectrique - Barrage - Sn 0,12M - O Ou F - Conn. M12

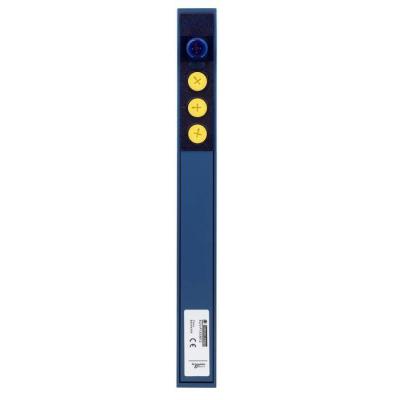

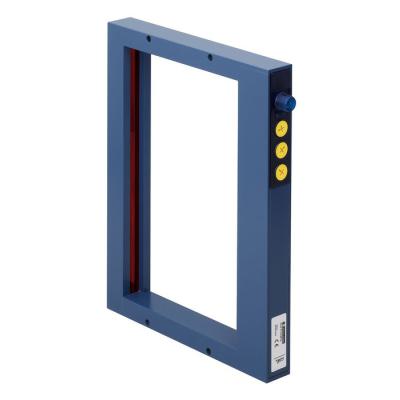

CADRE OPTIQUE

Code article : TMSXUVF120M12

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 171,8800 € / U


	Prix unitaire net HT
	1 345,8416 € / U
	soit :
	1 615,0099 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916029183
Réf. fabricant : XUVF120M12

Fabriqué en France

Informations complémentaires :
OsiSense XUY - dét. photoélectrique - barrage - Sn 0,12m -
O ou F - conn. M12

Ip :	IP65 se conformer à CEI 60529

Poids :	1,156 kg

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Application spécifique du produit :	Détection statique de passage d'objetsDétection dynamique du passage d'objets

Tenue aux vibrations :	25 gn, amplitude = +/- 2 mm (f = 1055 Hz) se conformer à CEI 60068-2-6

Pouvoir de commutation en ma :	<= 100 mA (protection contre les surcharges et court-circuits)

Immunité à la lumière ambiante :	3000 lx lumière incandescente10000 lx lumière du soleil

(us) tension d'alimentation :	24 V CC avec protection contre l'inversion de polarité

Diamètre minimale de l'objet détecté :	Mode dynamique: 4 mm (0,115 m/s)Mode statique: 6 mm

Tenue aux chocs mécaniques :	30 gn (durée = 11 ms) se conformer à CEI 60068-2-27

Etat led :	Alarme: 1 LED (rouge)Etat sortie: 1 LED (ambre)

Réglage :	Réglage de sensibilité avec potentiomètre

Gamme de produits :	Telemecanique Photoelectric sensors XU

Type de capteur électronique :	Détecteur photo-électrique polarisé

Raccordement électrique :	1 connecteur mâle M12, 4 broches

Plage de réglage de temporisation :	05 s durée d'inhibition retard

Type de construction du boîtier :	type de construction spécial

Sortie logique :	1 "O" ou 1 "F" programmable

Finition de la fonction de commutation :	programmable/configurable

Classe de protection du matériel :	classe de protection 0

Nom de gamme :	Application emballage

Consommation électrique :	<= 150 mA sans charge

Chute de tension maximale :	<2 V (régime fermé)

Système de détection :	Barrière lumineuse

Sortie additionnelle :	Avec sortie alarme

Type de lumière :	lumière infrarouge

Fonction de touche :	commutation foncée

Régulation reach :	Déclaration REACh

Matière du coffret :	Aluminium peint

Procédé de réglage :	ajustage manuel

Finition du raccordement électrique :	connecteur M12

Dimensions/forme du cadre optique :	200 x 120 mm

Forme du capteur :	Encadrement

Emission :	Infrarouge

Type de sortie logique :	PNP ou NPN

Limites de la tension d'alimentation :	1830 V CC

Matière de la lentille :	Plexiglas

Type de signal de sortie :	Numérique

Fréquence de commutation :	> 5000 Hz

Température ambiante de stockage :	-2080 °C

Matériau de la surface optique :	plastique

Mode de raccordement :	A 4 fils

Type de sortie :	Statique

Certifications du produit :	CEcULus

Température de l'air ambiant en fonctionnement :	060 °C

Largeur de l'emballage 1 :	42,8 cm

Longueur de l'emballage 1 :	28,8 cm

Garantie :	18 mois

Finition de la sortie de commutation :	PNP/NPN

Retard à la disponibilité maxi :	100 ms

Retard récupération maxi :	0,1 ms

Hauteur :	230 mm

Largeur :	205 mm

Hauteur de l'emballage 1 :	3,4 cm

Fréquence de commutation (hz) :	5000,0

Matière :	Métal

Profondeur :	25 mm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	40 cm

Longueur de l'emballage 2 :	60 cm

Type de tension :	AC/DC

Courant de sortie max. (ma) :	100,0

Matériau du boîtier/corps :	métal

Courant de sortie max. au niveau de la sortie protégée (ma) :	100,0

Largeur du capteur (mm) :	205,0

Hauteur du capteur (mm) :	230,0

Ouverture de cadre, longitudinale (mm) :	200,0

Ouverture de cadre, transversale (mm) :	120,0

Température ambiante (°c) :	60,0

Tension d'alimentation de courant nominal us cc (v) :	24,0

Indice de protection (ip) :	IP65

Longueur du capteur (mm) :	25,0

Nom du détecteur :	XUV

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S04

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec fonction temporelle :	Oui

Nombre de sorties de semiconducteur avec fonction de signalisation :	1,0

Nombre de sorties retardées avec fonction de signalisation :	0,0

Nombre de sorties de semiconducteur protégées :	1,0

Nombre de sorties retardées protégées :	0,0

Temps de réaction (ms) :	0,1

Taille d'objet min. (mm) :	4,0

Type de circuit d'alimentation :	CC

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	6

Type de sécurité selon iec 61496-1 :	1

Qc unité :	1

Qc carton :	6

Mots clés : osisense xuy dét photoélectrique barrage conn xuvf120m12 3666916029183 tmsxuvf120m12
