Sécurité des Machines » TMSS Télémécanique Sensors » EL - Electronic Safety

Information(s) non contractuelle(s)

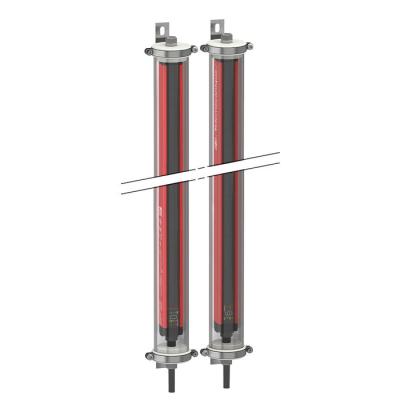

Preventa Xusl - Barrière De Sécurité - Type 4 - Dét. Doigt - Portée Std - 910Mm

BIM T4 R14 H910 D3-6M

Code article : TMSXUSL4E14F091N

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	3 430,2000 € / U


	Prix unitaire net HT
	1 978,0820 € / U
	soit :
	2 373,6984 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916028414
Réf. fabricant : XUSL4E14F091N

Informations complémentaires :
Ce produit de la gamme Harmony Analog est un convertisseur
analogique isolé de tension/courant de 0 à 5A. Barrières
immatérielles de sécurité pour les applications à systèmes
robotisés, les chaînes de montage et de conditionnement et
les ma

Alimentation :	Alimentation puissance se conformer à CEI 61496-1Alimentation puissance se conformer à IEC

Ip :	IP65IP67

Poids :	3,601 kg

Type :	Rideau photoélectrique de sécurité (type 4)

Safety level_x000D_ (correctly wired) :	Type 4 se conformer à CEI 61496-1SIL 3 se conformer à IEC 61508SILCL 3 se conformer à CEI

Composition du kit :	support(s) de fixation réglable1 récepteur(s)1 émetteur(s) 1 guide d'utilisation avec cert

Consommation électrique :	42 mA sans charge transmetteur83 mA sans charge récepteur42 mA transmetteur900 mA avec cha

Fonctions disponibles :	TestDésactiver via le module de sécurité externe XPSLCMUT1160Affichage DEL de l'état de fo

Règlement européen :	89/655/CEE - équipement de travail98/37/CEE - machine89/336/CEE - compatibilité électromag

Raccordement électrique :	1 connecteur mâle M12 5 broches transmetteur1 connecteur mâle M12 8 broches récepteur

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Matière :	Aluminium: boitierPolycarbonate: face avantPolypropylène: capuchons d'embout

Optical characteristic :	Résistance à la perturbation lumineuse se conformer à EN/IEC 61496-2

Signalisation locale :	1 multi couleur LED transmetteur2 double couleur LEDs récepteur

Type de sortie :	2 sorties de sécurité OSSD statique PNP (suppression d'arc)

Tenue aux vibrations :	0,35 +/- 0,05 mm (f= 1055 Hz) se conformer à CEI 61496-1

Données de fiabilité :	PFHd = 2.24E-8 1/h se conformer à IEC 61508

Tenue aux chocs mécaniques :	10 gn pour 16 ms se conformer à CEI 61496-1

Gamme de produits :	Telemecanique Safety light curtains XUSL

Limites du courant de sortie :	0,4 A pour OSSD de sorties de sécurité

Portée nominale :	16 m par câblage03 m par câblage

Profil environnemental :	Profil environnemental du Produit

Système de détection :	Système émetteur - récepteur

Application spécifique du produit :	Pour protection des doigts

Profil de circularité :	Informations de fin de vie

Mode de fixation :	Par supports de fixation

Humidité relative :	095 % sans condensation

Appareil de surveillance externe (edm) :	Sélectionné par câblage

Classe de protection du matériel :	classe de protection 3

Emission :	Led infrarouge 950 nm

Statut environnemental de l'offre :	Produit Green Premium

Zone de la livraison du système à sens unique :	émetteur et récepteur

Température de l'air ambiant en fonctionnement :	-2055 °C-1055 °C

Température ambiante de stockage :	-2570 °C-3570 °C

Type of start / restart :	AutomatiqueManuel

Type d'offre :	Distance standard

Régulation reach :	Déclaration REACh

(us) tension d'alimentation :	24 V CC +/- 20 %

Couleur du logement :	Rouge RAL 3000

Finition du raccordement électrique :	connecteur M12

(eaa) angle d'ouverture efficace :	2,5 ° à 3 m

Mission time :	20 année(s)

Certifications du produit :	TÜVcULusCE

Hauteur de l'emballage 1 :	14,5 cm

Largeur de l'emballage 1 :	19,5 cm

Garantie :	18 mois

Finition de la sortie de commutation de l'ossd :	PNP/PNP

Nom de l'appareil :	XUSL4E

Hauteur protégée (hp) :	910 mm

Chute de tension maximale :	<0,5 V

Longueur de l'emballage 1 :	103 cm

Hauteur de l'emballage 2 :	112 cm

Longueur de l'emballage 2 :	120 cm

(r) resolution :	14 mm

Temps de réponse :	13 ms

Largeur de l'emballage 2 :	80 cm

Type de tension :	AC/DC

Courant de sortie max. au niveau de la sortie protégée (ma) :	400,0

Hauteur du champ de protection (mm) :	910,0

Longueur d'onde du capteur (nm) :	950,0

Hauteur du capteur (mm) :	963,0

Tension de sortie :	24 V

Température ambiante (°c) :	55,0

Tension d'alimentation de courant nominal us cc (v) :	24,0

Capacité de détection des éprouvettes (mm) :	14,0

Temps de réaction (ms) :	13,0

Tension de commutation de l'ossd à l'état « high » (v) :	24,0

Indice de protection (ip) :	IP65

Résolution de la barrière photoélectrique (mm) :	14,0

Largeur du capteur (mm) :	29,4

Longueur du capteur (mm) :	31,0

(ie) courant assigné d'emploi :	2 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P12

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Adapté aux fonctions de sécurité :	Oui

Nombre de sorties de semiconducteur avec fonction de signalisation :	0,0

Nombre de sorties retardées avec fonction de signalisation :	0,0

Nombre de sorties de semiconducteur protégées :	2,0

Nombre de sorties retardées protégées :	0,0

Avec blocage du redémarrage :	Oui

Avec fonction silence :	Oui

Portée du champ de protection (m) :	6,0

Nombre de faisceaux :	90

Type de circuit de sortie :	CC

Marquage :	CE

Nb produits dans l'emballage 2 :	24

Qct :	PF

Nombre d'unité par paquet :	1

Type de sécurité selon iec 61496-1 :	4

Qc unité :	1

Mots clés : preventa xusl barrière sécurité dét doigt portée std xusl4e14f091n 3666916028414 tmsxusl4e14f091n

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 978,0820 € / U HT
2 373,6984 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	TMSXUSL4E14F061N BIM T4 R14 H610 D3-6M 3666916028537		1 717,8900 € / U HT 2 061,4680 € / U TTC

	TMSXUSL4E14F076N BIM T4 R14 H760 D3-6M 3666916028476		1 983,8256 € / U HT 2 380,5907 € / U TTC

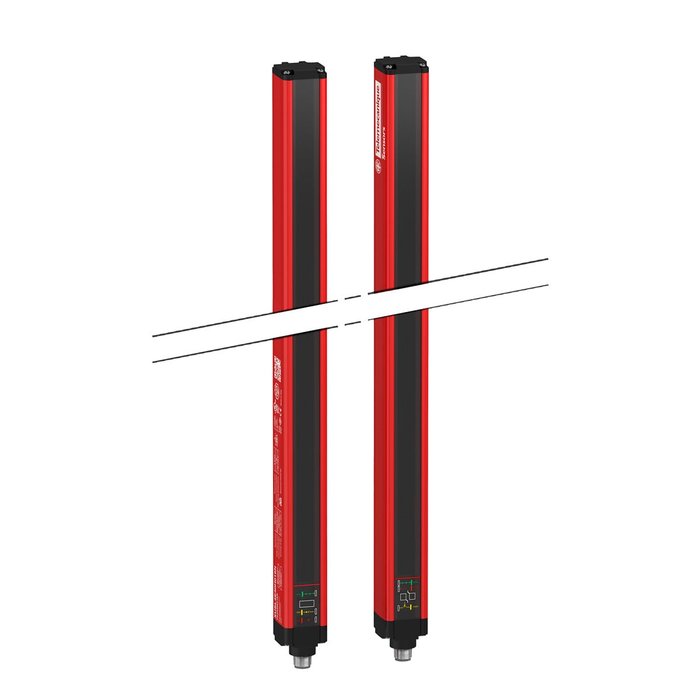

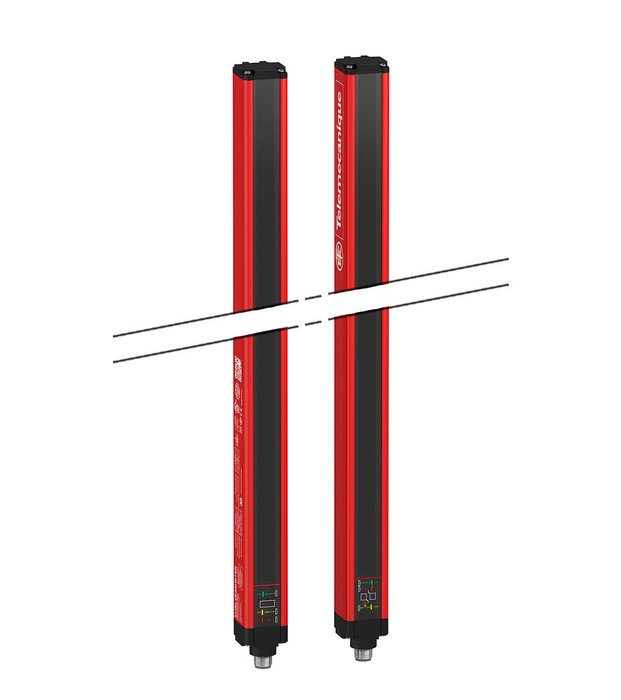

	TMSXUSL4E14F106N BIM T4 R14 H1060 D3-6M 3666916028391		2 507,4620 € / U HT 3 008,9544 € / U TTC
