Détection » TMSS Télémécanique Sensors » EL - Pressure switches and transmit

Information(s) non contractuelle(s)

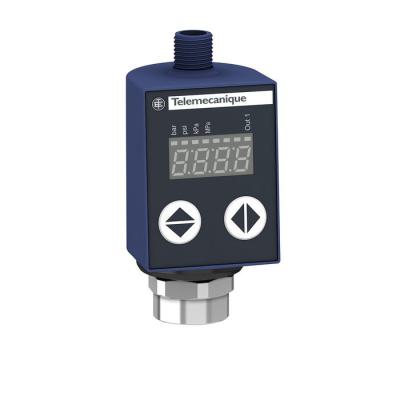

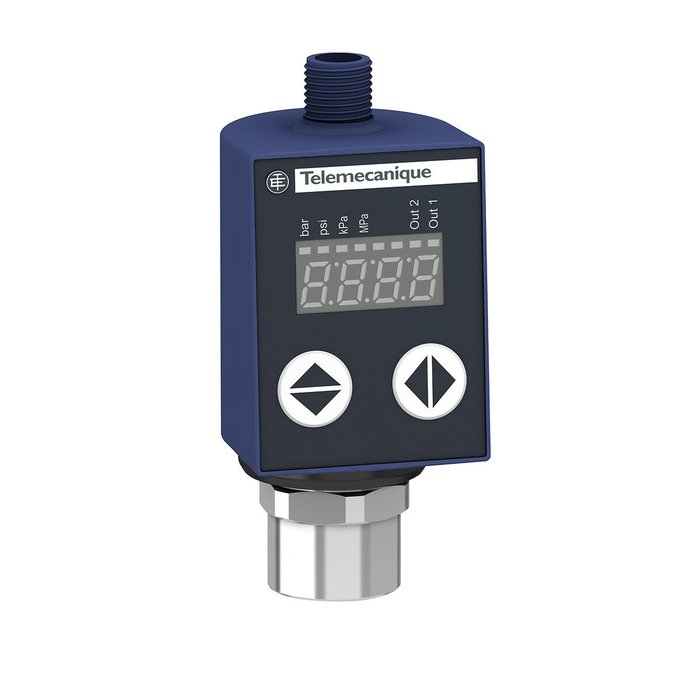

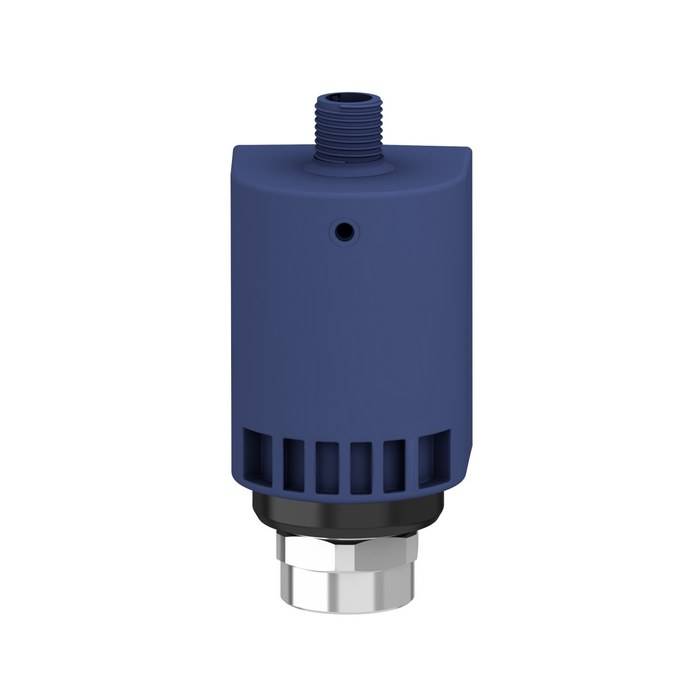

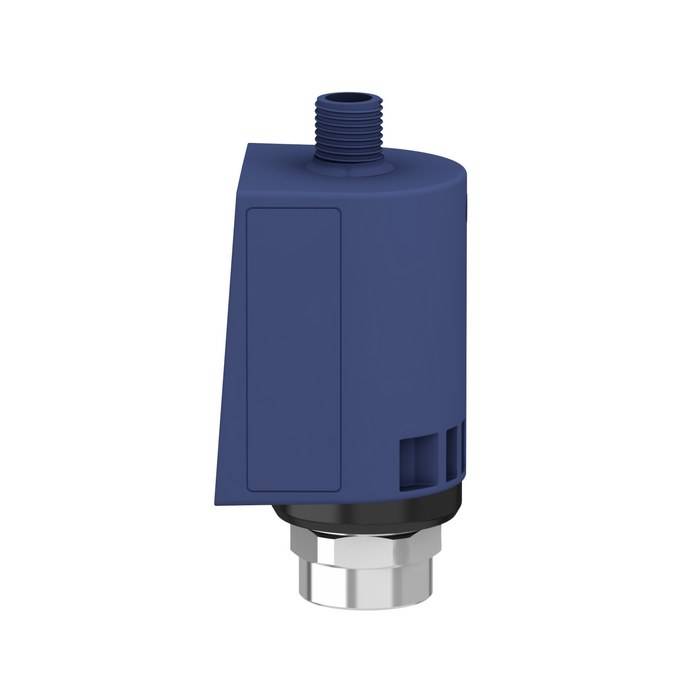

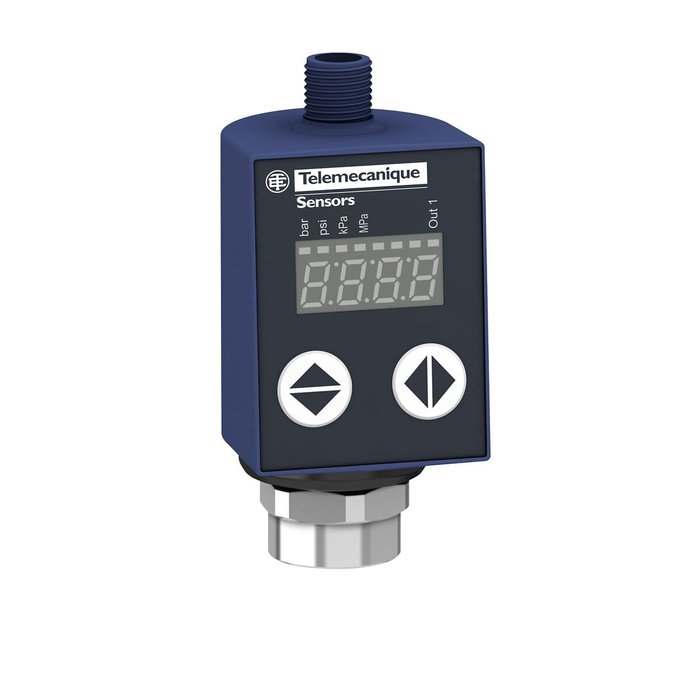

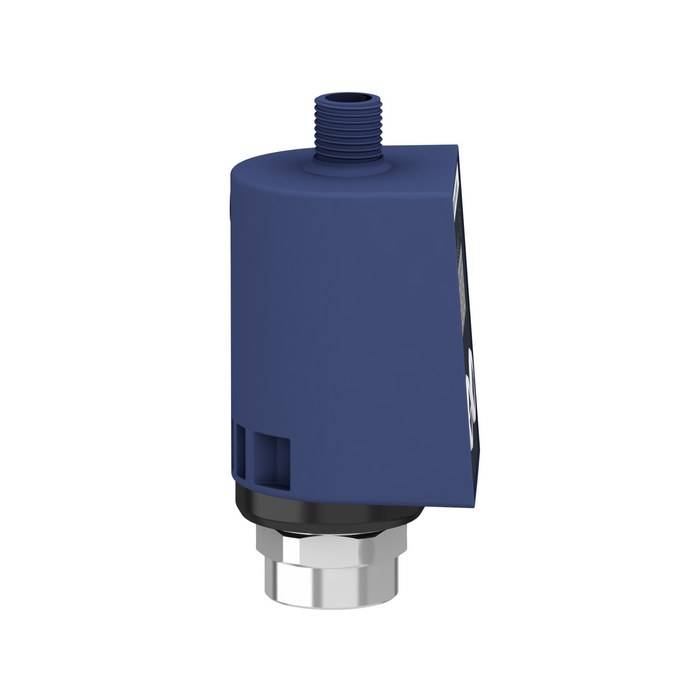

Osisense Xmlr - Pressostat - Avec Afficheur - 100Bar - 1/4P18Npt - 4..20Ma-M12

PRESSOSTAT 100 BAR 24V DC

Code article : TMSXMLR100M1P26

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	657,3600 € / U


	Prix unitaire net HT
	379,0776 € / U
	soit :
	454,8931 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916020661
Réf. fabricant : XMLR100M1P26

Informations complémentaires :
OsiSense XMLR - pressostat - avec afficheur - 100bar -
1/4p18NPT - 4..20mA-M12

Ip :	IP65 se conformer à EN/IEC 60529IP67 se conformer à EN/IEC 60529

Poids :	0,186 kg

Type :	Détecteurs de pression électroniques

Compatibilité électromagnétique :	Perturbation liée aux champs électromagnétiques: 10 V/m 80...2000 MHz se conformer à EN/IE

Type de protection :	Inversion polaritéProtection surtensionProtection contre les courts-circuitsProtection con

Fluide contrôlé :	Eau douce (080 °C)Air (-2080 °C)Huile hydraulique (-2080 °C)Fluide de réfrigération (-2080

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Position de montage :	Toutes positions, mais la mesure peu être erronée en cas de montage tête en bas

Signalisation locale :	pourvoyant allumé quand la sortie est actionnée 1 LED (jaune)

Temps de réponse de la sortie :	<= 10 ms pour sortie analogique<= 5 ms pour sortie numérique

Tenue aux vibrations :	20 gn (f= 102000 Hz) se conformer à EN/IEC 60068-2-6

Type d'opération de détecteur de pression :	Transmetteur de pression avec 1 sortie logique

(us) tension d'alimentation :	24 V CC SELV (limites de tension: 1733 V)

Tenue aux chocs mécaniques :	50 gn se conformer à EN/IEC 60068-2-27

Plage réglage d'un paramètre supérieur :	8100 bar799,799997,40 kPa0,810 mPa

Plage réglage d'un paramètre inférieur :	499,879700,92 kPa597 bar0,59,7 mPa

Dérive de la sensibilité :	+/- 0,03 % de l'échelle de mesure/°C

Type de sortie numérique :	Statique PNP, O" / "F" programmable

Dérive du point zéro :	+/- 0,1 % de l'échelle de mesure/°C

Temps de réponse de l'affichage :	FAST 50 msNormal 200 msLent 600 ms

Linearity error on analogue output :	<= 0,5 % de l'échelle de mesure

Hystérésis sur sortie analogique :	<= 0.2 % de l'échelle de mesure

Précision de répétition :	<= 0,2 % de l'échelle de mesure

Raccordement électrique :	Connecteur mâle M12, 4 broches

Switching output time delay :	050 s par étapes d'1 seconde

Overall accuracy :	<= 1 % de l'échelle de mesure

Précision de mesure sur la sortie de commutation :	<= 0,6% de la plage de mesure

Précision de l'affichage :	<= 1 % de l'échelle de mesure

Normes :	EN/CEI 61326-2-3UL 61010-1

Pression accidentelle maximum permise :	30 mPa300 bar29992,19 kPa

Pression de rupture :	59984,39 kPa60 mPa600 bar

Capteur de pression :	Transmetteur de pression

Type de raccordement hydraulique :	1/4" - 18 NPT (femelle)

Matière du boîtier :	Inox 316LPolyacrylamide

Course différentielle minimum :	299,92 kPa3 bar0,3 mPa

Type de signal de sortie :	Analogique + discrète

Type d'afficheur :	4 digits 7 segments

Pressure rating :	100 bar9997,40 kPa

Type d'écart :	Différentiel fixe

Régulation reach :	Déclaration REACh

Description des contacts :	F/O programmable

Endurance mécanique :	10000000 cycle

Gamme de produits :	OsiSense XM

Sortie analogique :	4...20 mA

Matière en contact avec le fluide :	Inox 316L

Matière de la face avant :	Polyester

(uimp) tension assignée de tenue aux chocs :	0,5 kV CC

Température de l'air ambiant en fonctionnement :	-2080 °C

Température ambiante de stockage :	-4080 °C

Indice de protection (ip) :	IP65/IP67

Consommation électrique :	<= 50 mA

Certifications du produit :	EACcULus

Réglage initial (hpa) :	100000,0

Réglage final (hpa) :	100000,0

Plage de mesure de valeurs initiales, pression (pa) :	500000,0

Plage de mesure de valeurs finales, pression (pa) :	10000000

Longueur de l'emballage 1 :	12,7 cm

Garantie :	18 mois

Courant commuté maximum :	250 mA

Retard à la disponibilité maxi :	300 ms

Hauteur de l'emballage 1 :	6,5 cm

Largeur de l'emballage 1 :	7,5 cm

Profondeur :	42 mm

Hauteur :	88 mm

Largeur :	41 mm

Pression de commutation (bar) :	100,0

Pression d'éclatement (bar) :	600,0

Pression d'enclenchement (bar) :	100,0

Pression d'essai max. (bar) :	300,0

Nom de l'appareil :	XMLR

Largeur (mm) :	41,0

Hauteur (mm) :	88,0

Profondeur (mm) :	42,0

Tension de fonctionnement nominale ue en cc (v) :	24,0

Température du milieu (°c) :	80,0

Chute de tension maximale :	2 V

Type d'emballage 1 :	PCE

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts à fermeture en tant que contacts principaux :	1,0

Nombre de contacts ouverture en tant que contacts principaux :	1,0

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de contacts auxiliaires à deux directions :	0,0

Finition électronique :	Oui

Adapté en tant que gardien :	Oui

Différentiel de pression (bar) :	3,0

Marquage :	CE

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : osisense xmlr pressostat afficheur bar npt xmlr100m1p26 3666916020661 tmsxmlr100m1p26
