Détection » TMSS Télémécanique Sensors » EM - Electromechanical Safety

Information(s) non contractuelle(s)

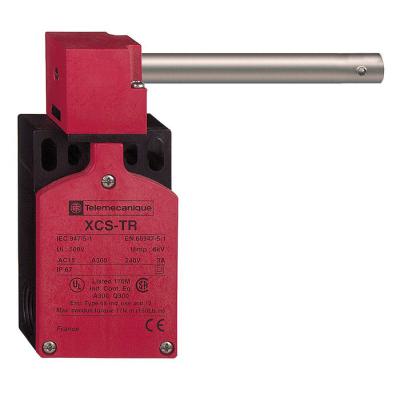

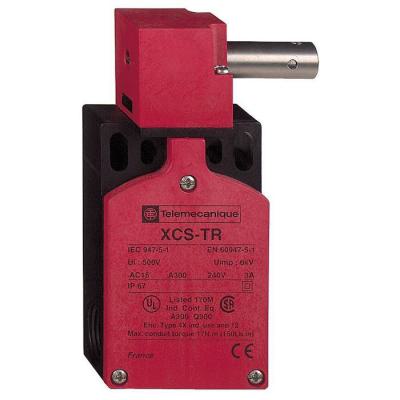

Preventa Xcstr - Inter. De Position De Sécurité - Axe Rotatif 80Mm - 3O

INTERRUPTEUR DE POSITION

Code article : TMSXCSTR862

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	116,4000 € / U


	Prix unitaire net HT
	67,1240 € / U
	soit :
	80,5488 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916045701
Réf. fabricant : XCSTR862

Fabriqué en France

Informations complémentaires :
Preventa XCSTR - inter. de position de sécurité - axe
rotatif 80mm - 3O

Ip :	IP67 se conformer à CEI 60529

Poids :	0,187 kg

Niveau de sécurité :	Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct se conformer

Désignation code des contacts :	B300, AC-15 (Ue = 120 V, Ie = 6 A) se conformer à EN/IEC 60947-5-1B300, AC-15 (Ue = 240 V,

(ui) tension assignée d'isolement :	300 V se conformer à UL 508300 V se conformer à CSA C22.2 No 14400 V (degré de pollution 3

Normes :	EN/ISO 12100CSA C22.2 No 14EN/IEC 60947-5-1UL 508EN 1088/ISO 14119EN/IEC 60204-1EN/IEC 609

Données de fiabilité :	B10d = 5000000 valeur pour une durée de vie de 20 ans limitée par l'usure ou le contact

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Capacité des bornes de serrage :	1 x 0,34 à 2 x 0,75 mm² avec ou sans embout de câble

Tenue aux vibrations :	50 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à CEI 60068-2-27

Matière du coffret :	Fibre de verre en polyamide PA66 imprégnée

Résistance maximale entre bornes :	30 mOhm se conformer à EN/IEC 60947-5-4

Classe de protection contre les chocs électriques :	Classe II se conformer à EN/IEC 61140

Finition de l'élément de commutation :	élément de commutation à action lente

(uimp) tension assignée de tenue aux chocs :	4 kV se conformer à EN/IEC 60947-5-1

Entrée de câble :	2 entrées taraudées pour M16 x 1,5

Protection contre les courts-circuits :	6 A cartouche fusible type gG (gl)

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Détection de sécurité Preventa

Fonction produit :	Interrupteur de protecteur

Profil de circularité :	Informations de fin de vie

Finition du raccordement électrique :	entrée de câble métrique

Type de tête :	Axe rotatif à tourelle

Statut environnemental de l'offre :	Produit Green Premium

Description des contacts :	1 "O" + 1 "O"+ 1 "O"

Fonctionnement des contacts :	A action dépendante

Régulation reach :	Déclaration REACh

Isolement :	Double isolation

Ouverture positive :	Avec contact "O"

Matière du levier :	Acier inoxydable

Endurance mécanique :	1000000 cycle

Matière :	Plastique

Type d'unité de commande :	Axe 80 mm

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Matériau du boîtier/corps :	plastique

Couple minimum pour ouverture positive :	0,45 N.m

Raccordement électrique :	Bornier

Diamètre extérieur du câble :	710 mm

Couple minimal d'actionnement :	0,1 N.m

Vitesse d'attaque minimale :	0,1 m/s

Certifications du produit :	BGULCSA

Garantie :	18 mois

Hauteur :	117 mm

Profondeur :	110 mm

Type de construction du boîtier :	Quader

Nom de composant :	XCSTR

Largeur :	52 mm

Indice de protection (ip) :	IP67K

Tension d'alimentation de courant nominal us électro-aimant à ca 50 hz (v) :	240,0

Tension d'alimentation de courant nominal us électro-aimant à ca 60 hz (v) :	120,0

Tension d'alimentation de courant nominal us électro-aimant cc (v) :	250,0

Hauteur du capteur (mm) :	117,0

Traitement de protection :	THTC

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Courant de fonctionnement nominal ie cc-13, 125 v (a) :	0,55

Largeur du capteur (mm) :	52,0

Longueur du capteur (mm) :	60,0

Température ambiante en fonctionnement (°c) :	70,0

Angle d'actionnement :	5 °

(ithe) courant thermique d'emploi sous enveloppe :	6 A

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Adapté aux fonctions de sécurité :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Courant de fonctionnement nominal ca-15, 125 v (a) :	6,0

Nombre de contacts en tant que contacts à ouverture :	3,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	0,0

Avec dévérouillage auxiliaire :	Oui

Qct :	EA

Nombre de pôles :	3

Qc unité :	1

Mots clés : preventa xcstr inter position sécurité axe rotatif xcstr862 3666916045701 tmsxcstr862
