Détection » TMSS Télémécanique Sensors » EM - Electromechanical Safety

Information(s) non contractuelle(s)

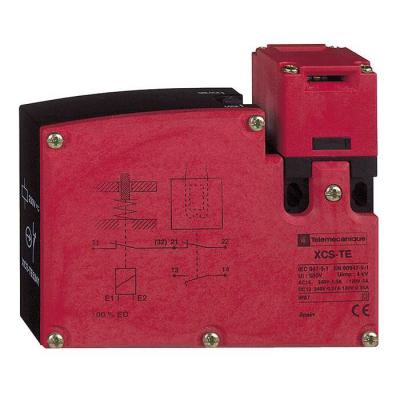

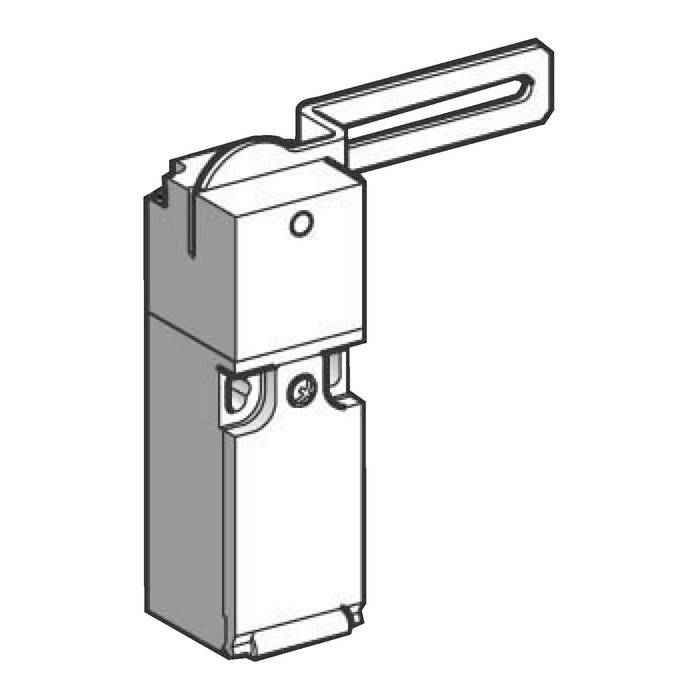

Interrupteur De Position De Sécurité Xcste Clélanguette 2 O

INTERRUPTEUR DE POSITION

Code article : TMSXCSTE7342

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	449,5200 € / U


	Prix unitaire net HT
	259,2232 € / U
	soit :
	311,0678 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916046814
Réf. fabricant : XCSTE7342

Fabriqué en France

Informations complémentaires :
interrupteur de position de sécurité XCSTE clélanguette 2 O

Ip :	IP67 se conformer à EN/IEC 60529 et EN/IEC 60947-5-1

Poids :	0,36 kg

Niveau de sécurité :	Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct se conformer

(ie) courant assigné d'emploi :	0,55 A à 125 V, DC-13, Q300 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q300 se

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V se conformer à EN/IEC 60947-1300 V se conformer à CSA C22

Données de fiabilité :	B10d = 5000000 valeur pour une durée de vie de 20 ans limitée par l'usure ou le contact

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Raccordement électrique :	Bornier, capacité de serrage: 1 x 0,5 à 2 x 1,5 mm² avec ou sans embout de câble

Normes :	UL 508EN/IEC 60204-1EN 1088/ISO 14119EN/ISO 12100EN/IEC 60947-5-1CSA C22.2 No 14

Verrouillage électromagnétique :	Verrouillage en désexcitation et déverrouillage en excitation de solénoïde

Tenue aux vibrations :	5 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	10 gn pour 11 ms se conformer à CEI 60068-2-27

Verrouillages optionnels :	Avec verrouillage, verrouillage par solénoïde

Vitesse de commande maxi :	10 cyc/mn pour une viabilité maximale

Classe de protection contre les chocs électriques :	Classe II se conformer à EN/IEC 61140

Finition de l'élément de commutation :	élément de commutation à action lente

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-5-1

Protection contre les courts-circuits :	10 A cartouche fusible type gG (gl)

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Détection de sécurité Preventa

Type d'interverouillage :	principe du courant de repos

Type et composition des contacts de solénoïde :	1 "O" (à action dépendante)

Entrée de câble :	1 entrée filetée pour Pg 11

Profil de circularité :	Informations de fin de vie

Fonctionnement des contacts :	Coupure lente, simultanée

Fonction produit :	Interrupteur de sécurité

Statut environnemental de l'offre :	Produit Green Premium

Finition du raccordement électrique :	entrée de câble PG

(us) solenoid rated supply voltage :	230 V - 20...10 %

Régulation reach :	Déclaration REACh

Isolement :	Double isolation

Ouverture positive :	Avec contact "O"

Type de tête :	Tourelle à clé

Conception du détecteur :	Rectangulaire

Endurance mécanique :	1000000 cycle

Matière :	Plastique

Matière du corps :	Polyamide

Matière de la tête :	Polyamide

Température de fonctionnement :	-2560 °C

Température ambiante pour le stockage :	-4070 °C

Matériau du boîtier/corps :	plastique

Fréquence d'alimentation :	50/60 Hz

Vitesse d'attaque minimale :	0,01 m/s

Diamètre extérieur du câble :	710 mm

Vitesse d'attaque maximale :	0,5 m/s

Garantie :	18 mois

Largeur :	110 mm

Type de construction du boîtier :	Quader

Nom de composant :	XCSTE

Description des contacts :	2 "O"

Type de tension d'alimentation :	AC/DC

Puissance consommée en va :	10 VA

Actionneur forcé pour rés extractible :	500 N

Profondeur :	33 mm

Hauteur :	94 mm

Certifications du produit :	CSAUL

Indice de protection (ip) :	IP67K

Tension d'alimentation de courant nominal us électro-aimant à ca 50 hz (v) :	120,0

Tension d'alimentation de courant nominal us électro-aimant à ca 60 hz (v) :	120,0

Tension d'alimentation de courant nominal us électro-aimant cc (v) :	120,0

Largeur du capteur (mm) :	110,0

Force de retenue (n) :	500,0

Force minimale pour ouverture positive :	15 N

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Courant de fonctionnement nominal ie cc-13, 125 v (a) :	0,55

Hauteur du capteur (mm) :	94,0

Longueur du capteur (mm) :	33,0

Température ambiante en fonctionnement (°c) :	60,0

(ithe) courant thermique d'emploi sous enveloppe :	6 A

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	1,5

Adapté aux fonctions de sécurité :	Oui

Avec affichage du statut :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Courant de fonctionnement nominal ca-15, 125 v (a) :	3,0

Nombre de contacts en tant que contacts à ouverture :	2,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	0,0

Traitement de protection :	TC

Qc carton :	22

Qct :	CT

Nombre de pôles :	2

Facteur de charge :	1

Qc unité :	1

Mots clés : interrupteur position sécurité xcste clélanguette xcste7342 3666916046814 tmsxcste7342

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

259,2232 € / U HT
311,0678 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

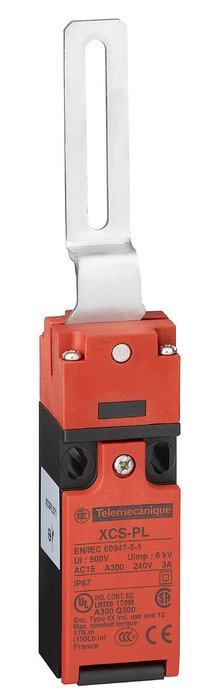

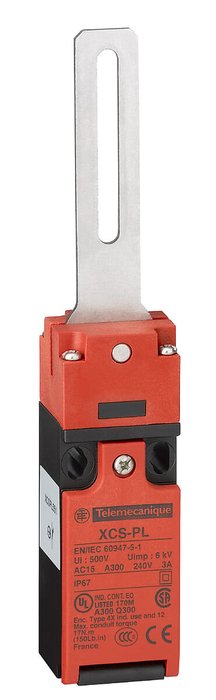

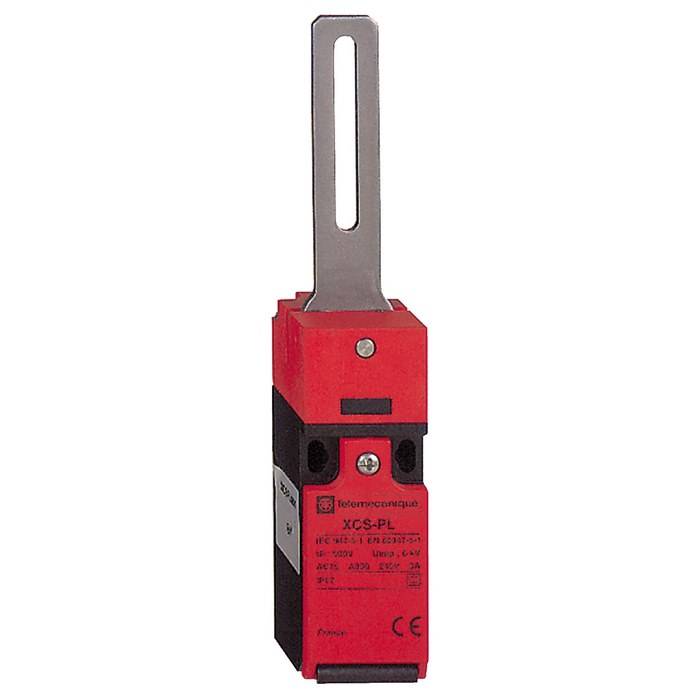

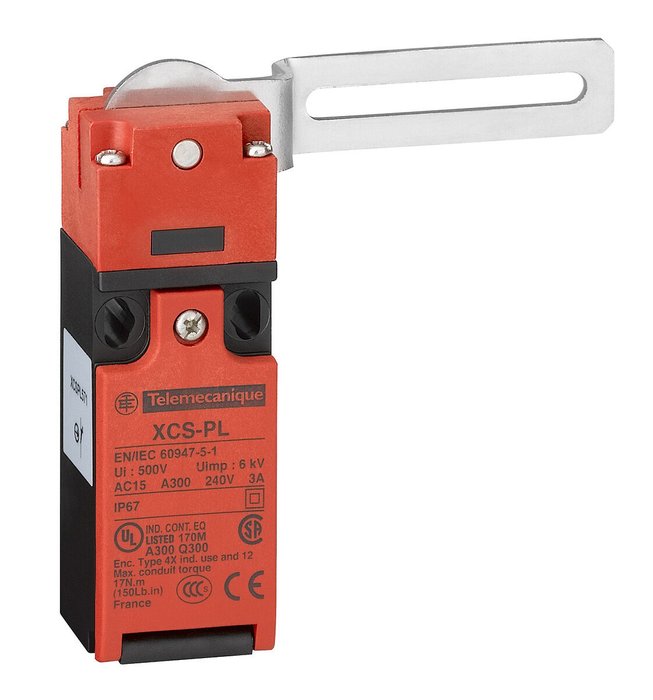

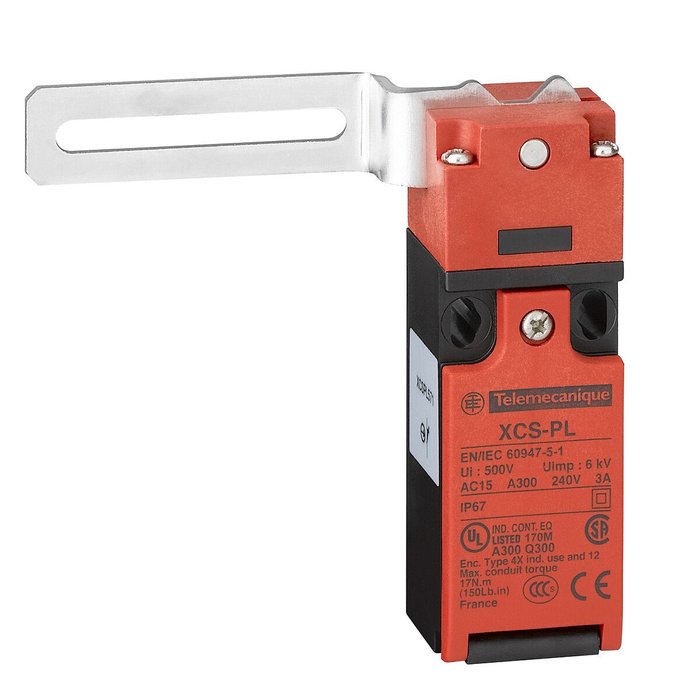

	TMSXCSPL752 INTERRUPTEUR DE POSITION 3666916046128		62,2800 € / U HT 74,7360 € / U TTC
