Détection » TMSS Télémécanique Sensors » EM - Electromechanical Safety

Information(s) non contractuelle(s)

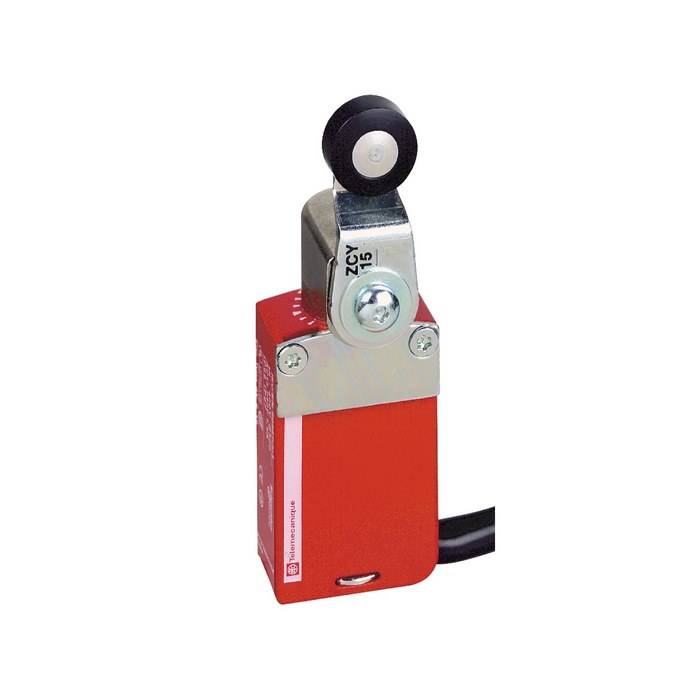

Interrupteur De Position De Securite Xcsm Poussoir A Galet 2 O Plus 1 F

INTERRUPTEUR DE POSITION

Code article : TMSXCSM3902L10

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	237,2400 € / U


	Prix unitaire net HT
	136,8084 € / U
	soit :
	164,1701 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916046616
Réf. fabricant : XCSM3902L10

Informations complémentaires :
INTERRUPTEUR DE POSITION DE SECURITE XCSM POUSSOIR A GALET
2 O PLUS 1 F

Ip :	IP66 se conformer à CEI 60529IP67 se conformer à CEI 60529IP68 se conformer à CEI 60529

Poids :	0,17 kg

Niveau de sécurité :	Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct se conformer

Désignation code des contacts :	B300, AC-15 (Ue = 240 V, Ie = 1,5 A) se conformer à EN 60947-5-1B300, AC-15 (Ue = 240 V, I

(ui) tension assignée d'isolement :	300 V se conformer à UL 508400 V (degré de pollution 3) se conformer à IEC 60947-5-1300 V

Données de fiabilité :	B10d = 50000000 valeur pour une durée de vie de 20 ans limitée par l'usure ou le contact

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Technologie de protection :	Capot de protection plastique, fixé par vis de sécurité à tête creuse 5 lobes

Classe de protection contre les chocs électriques :	Classe I se conformer à NF C 20-030Classe I se conformer à EN/IEC 61140

(uimp) tension assignée de tenue aux chocs :	4 kV se conformer à IEC 606644 kV se conformer à IEC 60947-1

Normes :	EN/IEC 60204-1UL 508CSA C22.2 No 14EN/IEC 60947-5-1EN 1088

Tenue aux vibrations :	5 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	25 gn pour 18 ms se conformer à CEI 60068-2-27

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Fonction produit :	Commutateur de fin de course de sécurité

Précision de répétition :	0,05 mm sur les points d'enclenchement

Protection contre les courts-circuits :	6 A cartouche fusible type gG (gl)

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Détection de sécurité Preventa

Tenue aux chocs ik :	IK06 se conformer à EN 50102

Type d'interverouillage :	principe du courant de repos

Profil de circularité :	Informations de fin de vie

Finition du raccordement électrique :	avec câble préconfectionné

Description des contacts :	1 "O" + 1 "O" + 1 "F"

Statut environnemental de l'offre :	Produit Green Premium

Type d'approche :	Approche latérale

Régulation reach :	Déclaration REACh

Type d'unité de commande :	Poussoir à galet

Fonctionnement des contacts :	A action brusque

Ouverture positive :	Avec contact "O"

Type de tête :	Tête de piston

Endurance mécanique :	10000000 cycle

Mouvement d'attaque :	Avec came 30°

Mode de fixation :	Par le corps

Composition du câble :	7 x 0,5 mm²

Vitesse d'attaque minimale :	0,01 m/min

Conception du détecteur :	Miniature

Raccordement électrique :	Pré-câblé

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Vitesse d'attaque maximale :	0,5 m/s

Garantie :	18 mois

Matière :	Métal

Matière du corps :	Zamak

Matière de la tête :	Zamak

Profondeur :	16 mm

Hauteur :	70 mm

Largeur :	30 mm

Certifications du produit :	ULCSA

Matériau du boîtier/corps :	métal

Tension d'alimentation de courant nominal us électro-aimant à ca 50 hz (v) :	240,0

Tension d'alimentation de courant nominal us électro-aimant à ca 60 hz (v) :	240,0

Tension d'alimentation de courant nominal us électro-aimant cc (v) :	250,0

Température ambiante en fonctionnement (°c) :	-25,0

Nom de composant :	XCSM

Longueur de câble :	10 m

Force minimale pour ouverture positive :	35 N

Indice de protection (ip) :	IP68

Largeur du capteur (mm) :	30,0

Hauteur du capteur (mm) :	70,0

Longueur du capteur (mm) :	16,0

Force de retenue (n) :	35,0

Effort minimal d'actionnement :	7 N

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	1,5

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,1

Adapté aux fonctions de sécurité :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	2,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Traitement de protection :	TC

Qc carton :	12

Qct :	CT

Nombre de pôles :	3

Qc unité :	1

Mots clés : interrupteur position securite xcsm poussoir galet plus xcsm3902l10 3666916046616 tmsxcsm3902l10
