Détection » TMSS Télémécanique Sensors » EM - Electromechanical Safety

Information(s) non contractuelle(s)

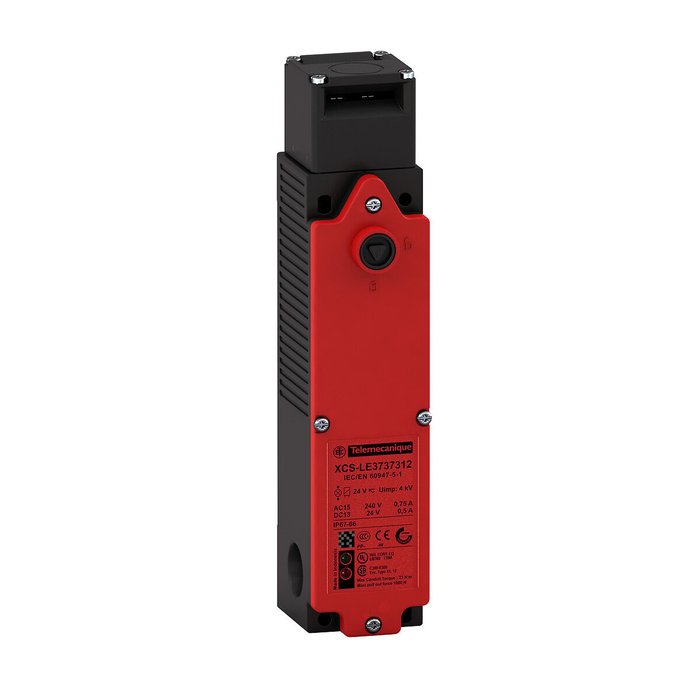

Preventa Xcs-Le - Inter. De Pos. De Sécu. Plastique A Clé - 6O 24V - 3Xm20

INT SECU PLASTI ELECTRO S

Code article : TMSXCSLE3838312

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	382,4400 € / U


	Prix unitaire net HT
	220,5404 € / U
	soit :
	264,6485 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916047903
Réf. fabricant : XCSLE3838312

Informations complémentaires :
Ce produit de la gamme Harmony Analog est un convertisseur
analogique isolé de tension/courant de 0 à 5A. Pour un
fonctionnement sûr en conditions difficiles (chocs ou
vibrations) où le protecteur pourrait s'ouvrir. Machines
légères avec in

Ip :	IP66 se conformer à EN/IEC 60529 et EN/IEC 60947-5-1IP67

Poids :	0,53 kg

Niveau de sécurité :	Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct se conformer

Raccordement électrique :	Bornier à ressort, capacité de serrage: 1 câble rigide ou souple 1,5 mm²Bornier à ressort,

(ui) tension assignée d'isolement :	300 V se conformer à UL 508300 V se conformer à CSA C22.2 No 14250 V (degré de pollution 3

(ie) courant assigné d'emploi :	0,55 A à 24 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,75 A à 240 V, AC-15, C300 se c

Normes :	EN/IEC 60947-5-1EN 1088/ISO 14119UL 508EN/IEC 60204-1EN/ISO 13849-1CSA C22.2 No 14EN/IEC 6

Signalisation locale :	Clé-languette retirée: 1 LED (orange)Clé-languette insérée et verrouillée: 1 LED (vert)

Données de fiabilité :	B10d = 5500000 valeur pour une durée de vie de 20 ans limitée par l'usure ou le contact

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Verrouillage électromagnétique :	Verrouillage en désexcitation et déverrouillage en excitation de solénoïde

Protection contre les courts-circuits :	4 A cartouche fusible type gG (gl)6 A type à fusion rapide

Tenue aux vibrations :	5 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	10 gn pour 11 ms se conformer à CEI 60068-2-27

Verrouillages optionnels :	Avec verrouillage, verrouillage par solénoïde

Tenue aux impacts mécaniques :	1,2 J contre la cloison4,9 J sans partition

Vitesse de commande maxi :	10 cyc/mn pour une viabilité maximale

Classe de protection contre les chocs électriques :	Classe II se conformer à EN/IEC 61140

Finition de l'élément de commutation :	élément de commutation à action lente

(uimp) tension assignée de tenue aux chocs :	4 kV se conformer à EN/IEC 60947-5-1

Type et composition des contacts de solénoïde :	3 "O" (coupure lente, simultanée)

Entrée de câble :	3 entrées taraudées pour M20 x1,5

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Détection de sécurité Preventa

Type d'interverouillage :	principe du courant de repos

Profil de circularité :	Informations de fin de vie

Fonctionnement des contacts :	Coupure lente, simultanée

Fonction produit :	Interrupteur de sécurité

Finition du raccordement électrique :	entrée de câble métrique

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

(us) solenoid rated supply voltage :	24 V - 15...10 %

Isolement :	Double isolation

Ouverture positive :	Avec contact "O"

Type de tête :	Tourelle à clé

Endurance mécanique :	1000000 cycle

Courant commuté minimum :	10 mA à 20 C

Matière :	Plastique

Matière du corps :	Polyamide

Matière de la tête :	Polyamide

Température de fonctionnement :	-2560 °C

Température ambiante pour le stockage :	-4070 °C

Matériau du boîtier/corps :	plastique

Fréquence d'alimentation :	50/60 Hz

Vitesse d'attaque minimale :	0,01 m/s

Certifications du produit :	ULTÜVCSA

Diamètre extérieur du câble :	713 mm

Vitesse d'attaque maximale :	0,5 m/s

Courant de charge maximum :	<= 15 A

Garantie :	18 mois

Actionneur forcé pour rés extractible maxi :	1400 N

Hauteur :	205 mm

Nom de composant :	XCSLE

Conception du détecteur :	Mince

Description des contacts :	3 "O"

Type de tension d'alimentation :	AC/DC

Type de circuit de signalisation :	CA/CC

Profondeur :	51 mm

Largeur :	44 mm

Indice de protection (ip) :	IP67K

Hauteur du capteur (mm) :	205,0

Tension circuit de signalisation :	24 V

Tension de commutation minimale :	17 V

Résistance à l'extraction minimale :	20 N

Courant de fonctionnement nominal ca-15, 230 v (a) :	0,75

Tension d'alimentation de courant nominal us électro-aimant à ca 50 hz (v) :	24,0

Tension d'alimentation de courant nominal us électro-aimant à ca 60 hz (v) :	24,0

Tension d'alimentation de courant nominal us électro-aimant cc (v) :	24,0

Courant de fonctionnement nominal ie cc-13, 24 v (a) :	0,55

Largeur du capteur (mm) :	44,0

Longueur du capteur (mm) :	51,0

Température ambiante en fonctionnement (°c) :	60,0

Force de retenue (n) :	20,0

(ithe) courant thermique d'emploi sous enveloppe :	4 A

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Adapté aux fonctions de sécurité :	Oui

Avec affichage du statut :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	3,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	0,0

Traitement de protection :	TC

Qct :	PF

Nombre de pôles :	3

Facteur de charge :	1

Qc unité :	1

Qc carton :	8

Mots clés : preventa xcs inter pos sécu plastique clé xcsle3838312 3666916047903 tmsxcsle3838312
