Détection » TMSS Télémécanique Sensors » EM - Electromechanical Safety

Information(s) non contractuelle(s)

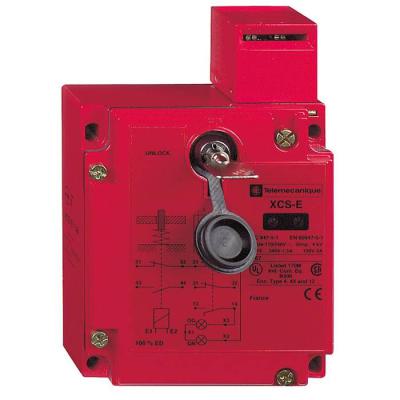

Preventa Xcs-E - Inter. De Pos. De Sécu. Métallique A Clé - 1O+2F 24V - 2Xm20

INTERRUPTEUR DE POSITION

Code article : TMSXCSE5312

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	759,2400 € / U


	Prix unitaire net HT
	437,8284 € / U
	soit :
	525,3941 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916048962
Réf. fabricant : XCSE5312

Informations complémentaires :
Cet interrupteur de sécurité à clé XCSE pour portes de
garde avec verrouillage par solénoïde a une tête de
tourelle réglable. Il a un corps rectangulaire en Zamak
robuste recouvert de rouge avec 2 entrées de presse-étoupe
M20, permettant un

Ip :	IP67 se conformer à EN/IEC 60529 et EN/IEC 60947-5-1

Poids :	1,14 kg

Niveau de sécurité :	Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct se conformer

(ie) courant assigné d'emploi :	0,55 A à 125 V, DC-13, Q300 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q300 se

Données de fiabilité :	B10d = 5000000 valeur pour une durée de vie de 20 ans limitée par l'usure ou le contact

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Raccordement électrique :	Bornier, capacité de serrage: 1 x 0,5 à 2 x 1,5 mm² avec ou sans embout de câble

Normes :	UL 508EN/ISO 12100CSA C22.2 No 14EN/IEC 60947-5-1EN 1088/ISO 14119EN/IEC 60204-1

Verrouillage électromagnétique :	Verrouillage en désexcitation et déverrouillage en excitation de solénoïde

Signalisation locale :	Protection ouverte/fermée et verrouillée: 2 LEDs (vert ou orange)

(ui) tension assignée d'isolement :	50 V se conformer à EN/IEC 60947-1 pour circuit de signalisation

Type de protection :	Protection surtension pour circuit de signalisation

Tenue aux vibrations :	5 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	10 gn pour 11 ms se conformer à CEI 60068-2-27

Verrouillages optionnels :	Avec verrouillage, verrouillage par solénoïde

Fonctionnement des contacts :	Coupure lente, sans contact à court-circuit

Type et composition des contacts de solénoïde :	1 "O" + 1 "F" (coupure lente, simultanée)

Tension circuit de signalisation :	24/48 V (limites de tension: 20...52 V)

Vitesse de commande maxi :	10 cyc/mn pour une viabilité maximale

Finition de l'élément de commutation :	élément de commutation à action lente

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-5-1

Classe de protection contre les chocs électriques :	Classe I se conformer à EN/IEC 61140

Protection contre les courts-circuits :	10 A cartouche fusible type gG (gl)

Entrée de câble :	2 entrées taraudées pour M20 x1,5

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Détection de sécurité Preventa

Type d'interverouillage :	principe du courant de repos

Profil de circularité :	Informations de fin de vie

Fonction produit :	Interrupteur de sécurité

Finition du raccordement électrique :	entrée de câble métrique

Puissance consommée en va :	10 VA appel10 VA scellé

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

(us) solenoid rated supply voltage :	24 V - 20...10 %

Ouverture positive :	Avec contact "O"

Type de tête :	Tourelle à clé

Conception du détecteur :	Rectangulaire

Description des contacts :	1 "O" + 2 "F"

Endurance mécanique :	1000000 cycle

Température de fonctionnement :	-2540 °C

Température ambiante pour le stockage :	-4070 °C

Fréquence d'alimentation :	50/60 Hz

Vitesse d'attaque minimale :	0,01 m/s

Diamètre extérieur du câble :	713 mm

Vitesse d'attaque maximale :	0,5 m/s

Garantie :	18 mois

Actionneur forcé pour rés extractible :	2000 N

Hauteur :	146 mm

Type de construction du boîtier :	Quader

Force de retenue (n) :	2000,0

Matière :	Métal

Type de tension d'alimentation :	AC/DC

Type de circuit de signalisation :	CA/CC

Matière du corps :	Zamak

Matière de la tête :	Zamak

Profondeur :	44 mm

Largeur :	98 mm

Certifications du produit :	ULCSA

Matériau du boîtier/corps :	métal

Indice de protection (ip) :	IP67K

Hauteur du capteur (mm) :	146,0

Nom de composant :	XCSE

Consommation du circuit de signalisation :	7 mA

Résistance à l'extraction minimale :	20 N

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Tension d'alimentation de courant nominal us électro-aimant à ca 50 hz (v) :	24,0

Tension d'alimentation de courant nominal us électro-aimant à ca 60 hz (v) :	24,0

Tension d'alimentation de courant nominal us électro-aimant cc (v) :	24,0

Courant de fonctionnement nominal ie cc-13, 125 v (a) :	0,55

Largeur du capteur (mm) :	98,0

Longueur du capteur (mm) :	44,0

Température ambiante en fonctionnement (°c) :	40,0

(ithe) courant thermique d'emploi sous enveloppe :	6 A

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	1,5

Adapté aux fonctions de sécurité :	Oui

Avec affichage du statut :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Courant de fonctionnement nominal ca-15, 125 v (a) :	3,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	2,0

Nombre de contacts en tant qu'inverseurs :	0,0

Traitement de protection :	TC

Qct :	CT

Nombre de pôles :	3

Facteur de charge :	1

Qc unité :	1

Qc carton :	4

Mots clés : preventa xcs inter pos sécu métallique clé xcse5312 3666916048962 tmsxcse5312
