Détection » TMSS Télémécanique Sensors » EM - Limit switches - Emerging

Information(s) non contractuelle(s)

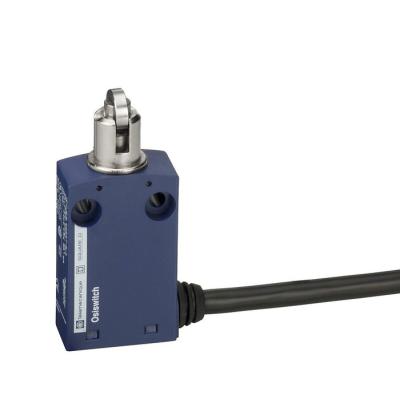

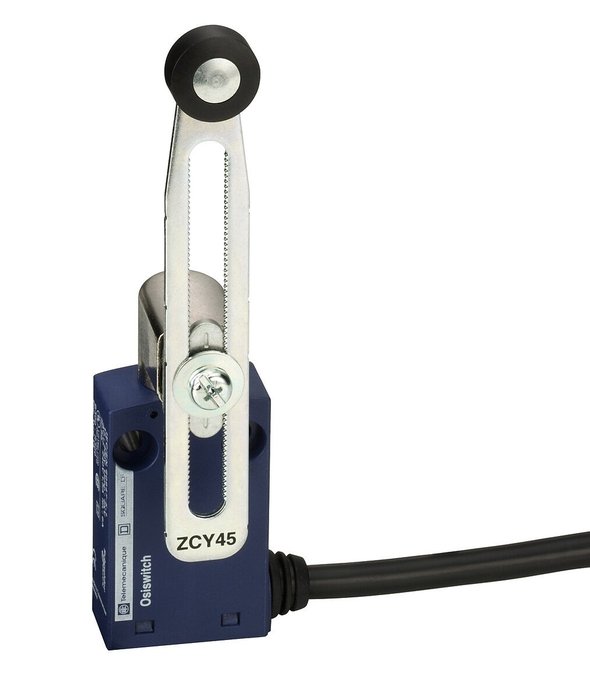

Osisense Xc Basique - Interrupteur De Position Plastique - Of - Câble Spec

FDC PLASTIQUE OF CABLE SP

Code article : TMSXCMN2103T1

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	115,5600 € / U


	Prix unitaire net HT
	66,6396 € / U
	soit :
	79,9675 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916051740
Réf. fabricant : XCMN2103T1

Informations complémentaires :
OsiSense XC basique - interrupteur de position plastique -
OF - câble spec

Ip :	IP65 se conformer à CEI 60529

Poids :	0,08 kg

Durée de vie électrique :	5000000 cycle, DC-13, 120 V, 1 W, cadence de fonctionnement <60 cyc/mn, facteur de charge:

(ui) tension assignée d'isolement :	300 V (degré de pollution 3) se conformer à UL 508400 V (degré de pollution 3) se conforme

Désignation code des contacts :	B300, AC-15 (Ue = 240 V), Ie = 1,5 A se conformer à EN/CEI 60947-5-1 appendix AR300, DC-13

Classe de protection contre les chocs électriques :	Classe II se conformer à IEC 61140Classe II se conformer à NF C 20-030

(uimp) tension assignée de tenue aux chocs :	4 kV se conformer à IEC 606644 kV se conformer à IEC 60947-1

Normes :	CSA C22.2 No 14EN/IEC 60947-5-1UL 508EN/IEC 60204-1

Tenue aux vibrations :	5 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	25 gn pour 18 ms se conformer à CEI 60068-2-27

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Type d'unité de commande :	Poussoir avec galet à rappel métal

Type d'approche :	Approche de traverse, 2 directions

Protection contre les courts-circuits :	6 A cartouche fusible, type gG

Fonction de commutation :	interrupteur à rupture rapide

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK04 se conformer à EN 50102

Type de construction du boîtier :	type de construction spécial

Finition du raccordement électrique :	avec câble préconfectionné

Orientation de l'élément d'actionnement :	poussoir à galet droit

Fonctionnement des contacts :	A action brusque

Finition de l'élément d'actionnement :	poussoir à galet

Nom de gamme :	Format standard

Type de tête :	Tête de piston

Description des contacts :	1 "O" + 1 "F"

Mouvement d'attaque :	Avec came 30°

Endurance mécanique :	5000000 cycle

Mode de fixation :	Par le corps

Composition du câble :	4 x 0,75 mm²

Gamme de produits :	OsiSense XC

Raccordement électrique :	Câble fixe

Forme du capteur :	Miniature

Matière :	Plastique

Matière du corps :	Plastique

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Matériau du boîtier/corps :	plastique

Mouvement tête de commande :	Linéaire

Certifications du produit :	CSAULCCC

Vitesse d'attaque maximale :	0,5 m/s

Hauteur :	70,4 mm

Garantie :	18 mois

Matière de la tête :	Zamak

Largeur :	30 mm

Profondeur :	16 mm

Nom de l'appareil :	XCMN

Type de carter :	Fixe

Ouverture positive :	Avec

Force minimale pour ouverture positive :	35 N

Indice de protection (ip) :	IP65

Largeur du capteur (mm) :	30,0

Hauteur du capteur (mm) :	59,0

Longueur du capteur (mm) :	16,0

Température ambiante en fonctionnement (°c) :	70,0

Longueur de câble :	1 m

Isolement :	PvR

Effort minimal d'actionnement :	7 N

Courant de fonctionnement nominal ca-15, 230 v (a) :	1,5

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,1

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qct :	CT

Nombre de pôles :	2

Qc unité :	1

Qc carton :	1

Mots clés : osisense basique interrupteur position plastique câble spec xcmn2103t1 3666916051740 tmsxcmn2103t1

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

66,6396 € / U HT
79,9675 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

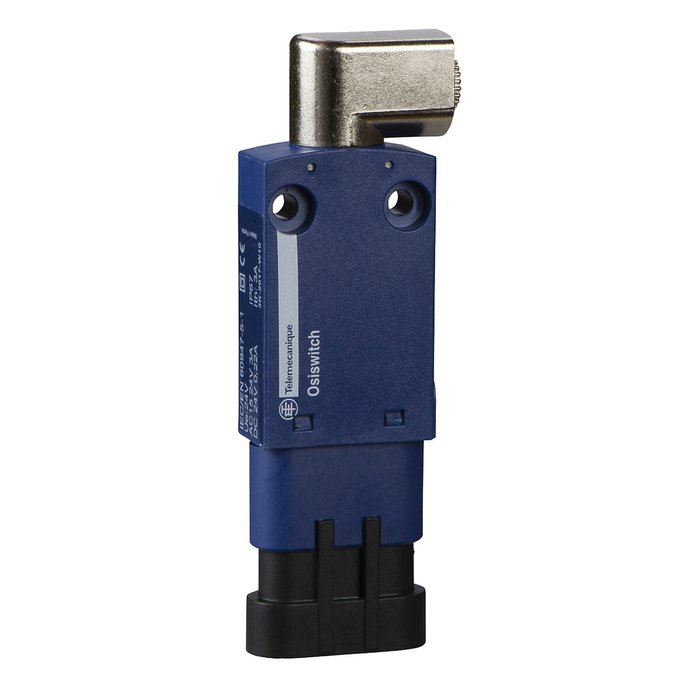

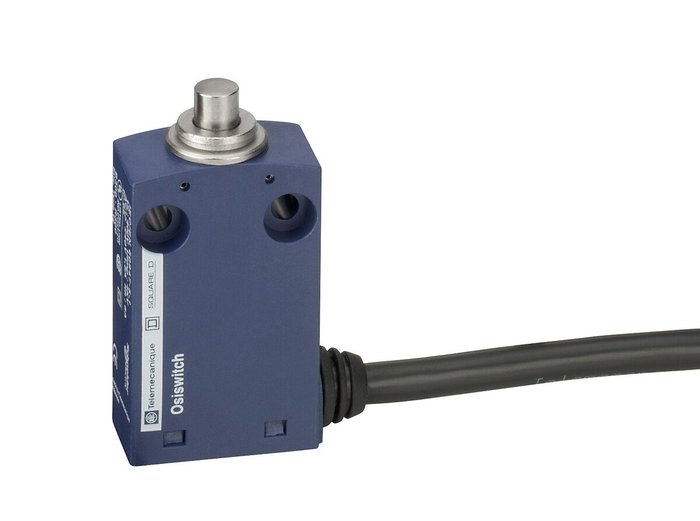

	TMSXCMN2110T1 INTER DE POSITION PLAST O 3666916051689		158,2604 € / U HT 189,9125 € / U TTC

	TMSXCMN2145T1L0 FDC PLASTIQUE OF CABLE 3666916051528		75,4972 € / U HT 90,5966 € / U TTC

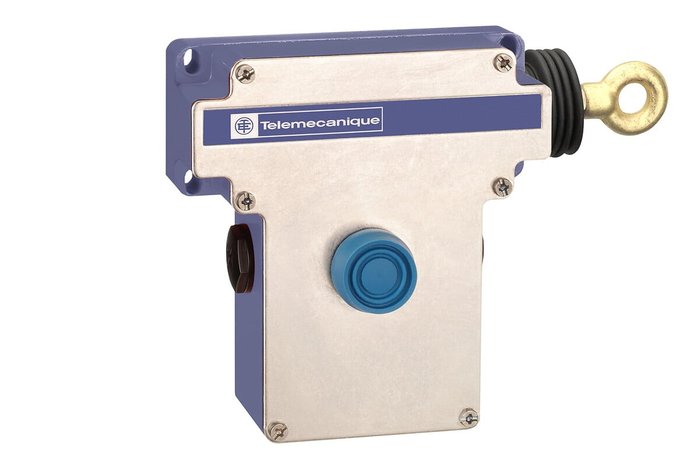

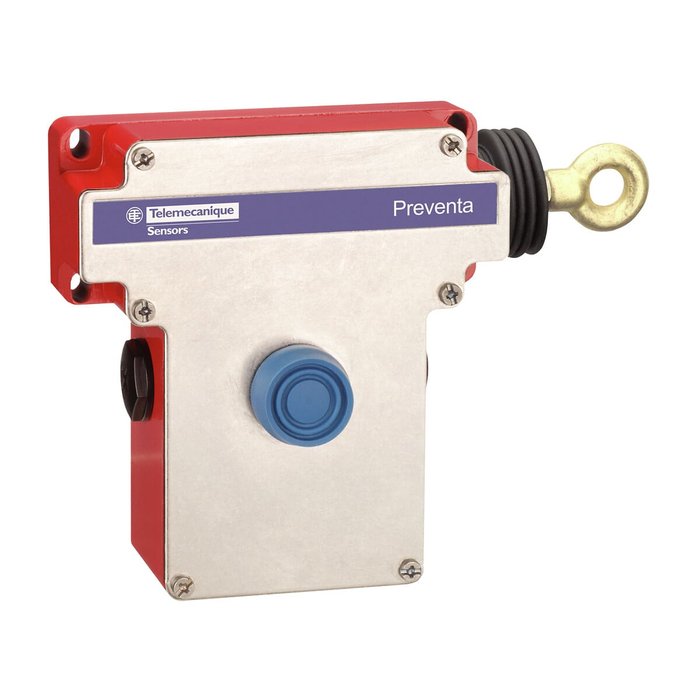

	TMSXY2CE1C290 INTERRUPTEUR DE CABLE 3666916065808		423,6424 € / U HT 508,3709 € / U TTC

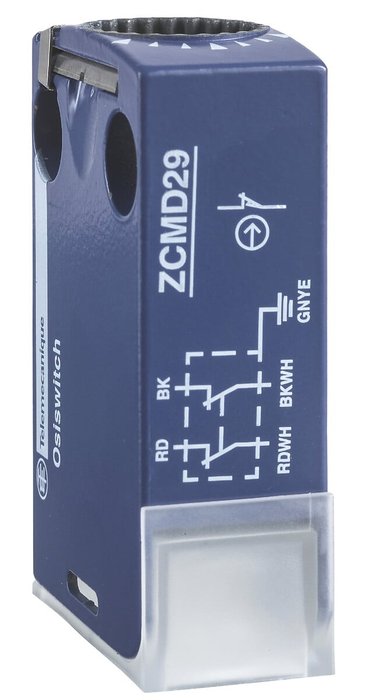

	TMSZCMD29L1 corps IDP 2NC act brusque 3666916091661		56,0520 € / U HT 67,2624 € / U TTC

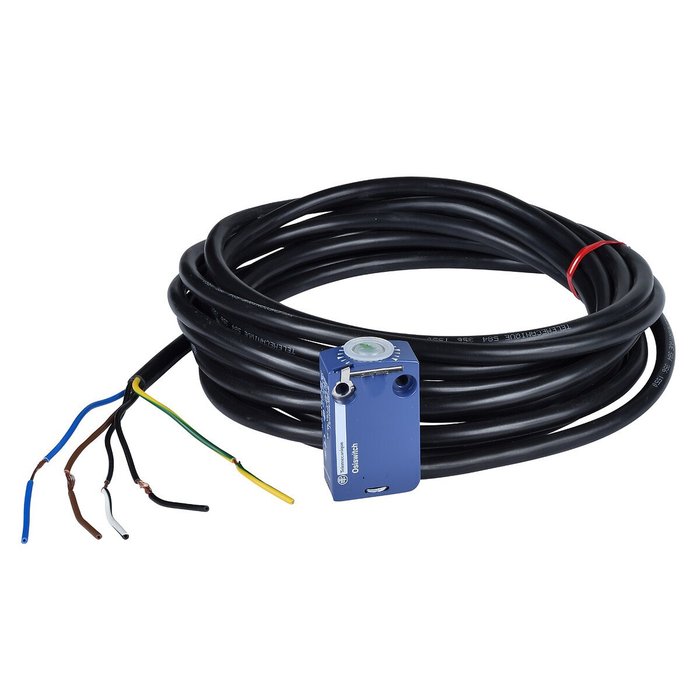

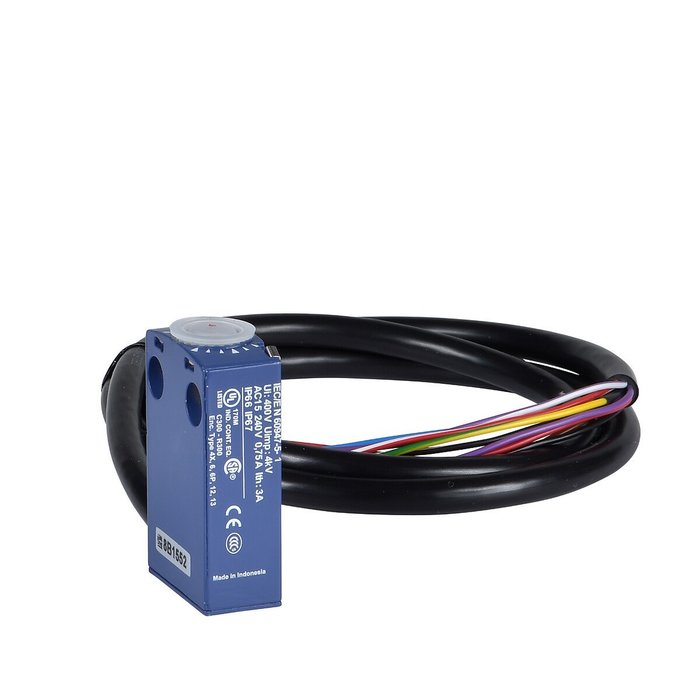

	TMSZCMD41L1 corps IDP 2NO+2NC act brusque 3666916042519		65,2282 € / U HT 78,2738 € / U TTC
