Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

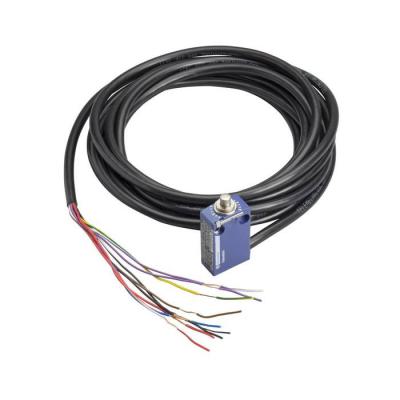

Xcmd - Id Position - Levier Gal Métal - 2F+1O Snap - Cable 0,3M Précablé Con Amp

IDP METAL 1O2F CABLE 30CM

Code article : TMSXCMD4102L03SD7

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	126,6000 € / U


	Prix unitaire net HT
	73,0060 € / U
	soit :
	87,6072 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916052112
Réf. fabricant : XCMD4102L03SD7

Fabriqué en France

Informations complémentaires :
XCMD - ID Position - levier gal métal - 2F+1O snap - cable
0,3m précablé con AMP

Ip :	IP66 se conformer à CEI 60529IP67 se conformer à CEI 60529IP68 se conformer à CEI 60529

Poids :	0,185 kg

Durée de vie électrique :	5000000 cycle, DC-13, 120 V, 1 W, cadence de fonctionnement <60 cyc/mn, facteur de charge:

Désignation code des contacts :	R300, DC-13 (Ue = 250 V), Ie = 0,1 A se conformer à EN/CEI 60947-5-1 appendix AC300, AC-15

(ui) tension assignée d'isolement :	400 V (degré de pollution 3) se conformer à IEC 60947-5-1300 V (degré de pollution 3)

Catégorie de surtension :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

(uimp) tension assignée de tenue aux chocs :	4 kV se conformer à IEC 606644 kV se conformer à IEC 60947-1

Tenue aux vibrations :	5 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Directive rohs ue :	Non applicable, en dehors du scope légal RoHS UE

Résistance maximale entre bornes :	25 mOhm se conformer à CEI 60255-7 catégorie 3

Tenue aux chocs mécaniques :	25 gn pour 18 ms se conformer à CEI 60068-2-27

Type d'unité de commande :	Poussoir avec galet à rappel métal

Type d'approche :	Approche latérale, 2 directions

Protection contre les courts-circuits :	6 A cartouche fusible, type gG

Normes :	EN/IEC 60204-1EN/IEC 60947-5-1

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK06 se conformer à EN 62262

Raccordement électrique :	Connecteur à câble amovible

Finition du raccordement électrique :	avec câble préconfectionné

Orientation de l'élément d'actionnement :	poussoir à galet droit

Régulation reach :	Déclaration REACh

Fonctionnement des contacts :	A action brusque

Finition de l'élément d'actionnement :	poussoir à galet

Nom de gamme :	Format standard

Type de tête :	Tête de piston

Endurance mécanique :	10000000 cycle

Mouvement d'attaque :	Avec came 30°

Mode de fixation :	Par le corps

Description des contacts :	2 "F"+ 2 "O"

Gamme de produits :	OsiSense XC

Vitesse d'attaque minimale :	0,01 m/min

Forme du capteur :	Miniature

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Linéaire

Certifications du produit :	ULCCCCSA

Vitesse d'attaque maximale :	0,5 m/s

Garantie :	18 mois

Matière :	Métal

Matière du corps :	Zamak

Matière de la tête :	Zamak

Longueur de câble :	0,3 m

Effort minimal d'actionnement :	8,5 N

Largeur :	30 mm

Hauteur :	50 mm

Profondeur :	16 mm

Matériau du boîtier/corps :	métal

Nom de l'appareil :	XCMD

Type de carter :	Fixe

Ouverture positive :	Avec

Force minimale pour ouverture positive :	35 N

Courant de fonctionnement nominal ca-15, 230 v (a) :	0,75

Largeur du capteur (mm) :	30,0

Hauteur du capteur (mm) :	59,0

Longueur du capteur (mm) :	16,0

Température ambiante en fonctionnement (°c) :	70,0

Isolement :	PvR

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,1

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	2,0

Nombre de contacts en tant que contacts à fermeture :	2,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qc carton :	25

Qct :	PF

Nombre de pôles :	4

Qc unité :	1

Mots clés : xcmd position levier gal métal snap cable précablé con amp xcmd4102l03sd7 3666916052112 tmsxcmd4102l03sd7

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

73,0060 € / U HT
87,6072 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	TMSXCMD2919L06SHV LIMIT SWITCH METAL 2NC RO 3666916052785		227,5296 € / U HT 273,0355 € / U TTC

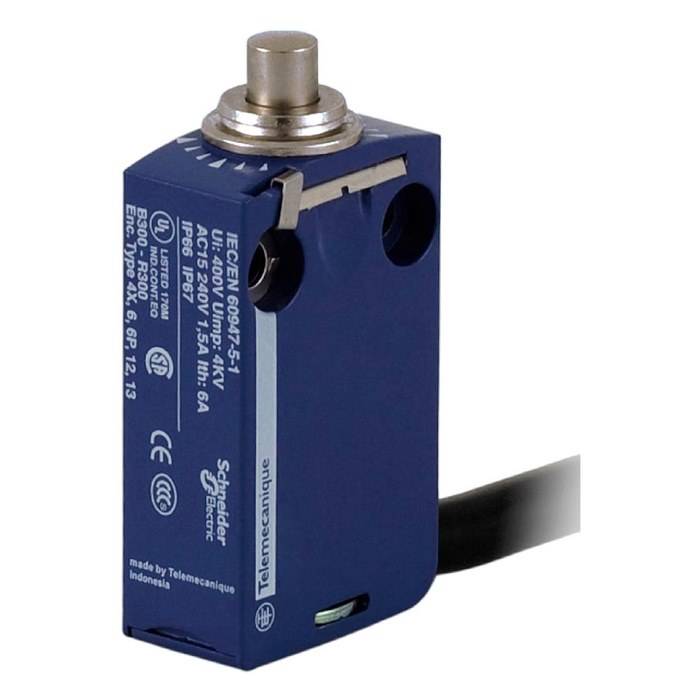

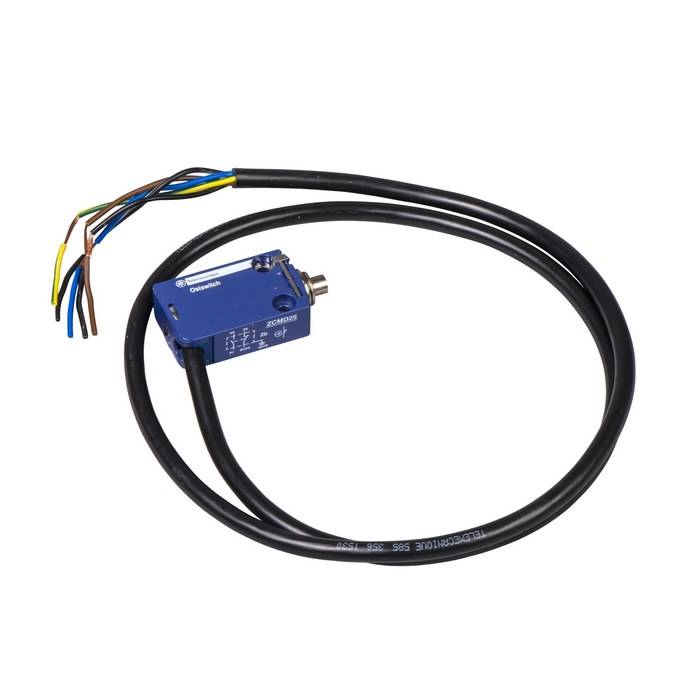

	TMSXCMD3926T1 inter posit levier gal métal 3666916052129		98,1948 € / U HT 117,8338 € / U TTC
