Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

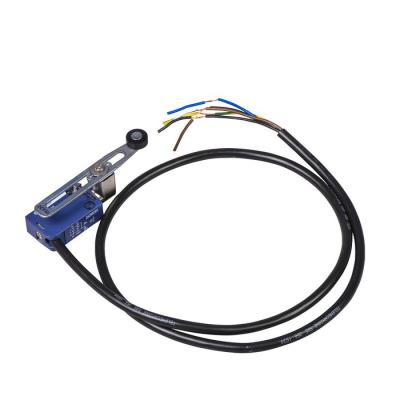

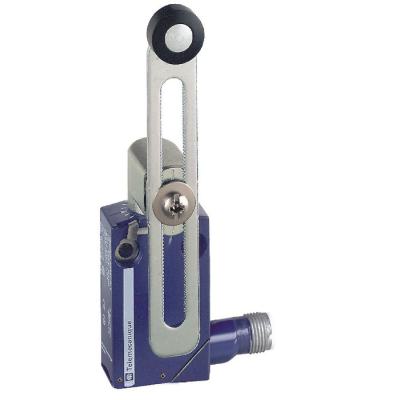

Xcmd - Id Position - Levier Galet Plast. Long - O+F Brusque - Câb 1M Débrochable

inter posit lev gal plast régl

Code article : TMSXCMD2145L1

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	101,1600 € / U


	Prix unitaire net HT
	58,3356 € / U
	soit :
	70,0027 € / U TTC

	Eco-contribution : 0,14 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916093009
Réf. fabricant : XCMD2145L1

Informations complémentaires :
L'offre XCMD est une gamme d'interrupteurs de position
robustes au format miniature. Ils sont idéaux pour les
machines à environnement difficile avec des contraintes
d'espace. Cet interrupteur de fin de course est pré-câblé.
Il comporte un

Ip :	IP66 se conformer à CEI 60529IP67 se conformer à CEI 60529IP68 se conformer à CEI 60529

Poids :	0,23 kg

Durée de vie électrique :	5000000 cycle, DC-13, 120 V, 1 W, cadence de fonctionnement <60 cyc/mn, facteur de charge:

(ui) tension assignée d'isolement :	300 V (degré de pollution 3) se conformer à UL 508400 V (degré de pollution 3) se conforme

Désignation code des contacts :	B300, AC-15 (Ue = 240 V), Ie = 1,5 A se conformer à EN/CEI 60947-5-1 appendix AR300, DC-13

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Catégorie de surtension :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

(uimp) tension assignée de tenue aux chocs :	4 kV se conformer à IEC 606644 kV se conformer à IEC 60947-1

Type d'unité de commande :	Levier à galet à rappel thermoplastique longueur variable

Normes :	CSA C22.2 No 14EN/IEC 60204-1UL 508EN/IEC 60947-5-1

Tenue aux vibrations :	5 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Résistance maximale entre bornes :	25 mOhm se conformer à CEI 60255-7 catégorie 3

Tenue aux chocs mécaniques :	25 gn pour 18 ms se conformer à CEI 60068-2-27

Profil environnemental :	Profil environnemental du Produit

Type d'approche :	Approche latérale, 2 directions

Protection contre les courts-circuits :	6 A cartouche fusible, type gG

Fonction de commutation :	interrupteur à rupture rapide

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK06 se conformer à EN 62262

Raccordement électrique :	Connecteur à câble amovible

Profil de circularité :	Informations de fin de vie

Finition du raccordement électrique :	avec câble préconfectionné

Finition de l'élément d'actionnement :	levier à galet ajustable

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Fonctionnement des contacts :	A action brusque

Nom de gamme :	Format standard

Endurance mécanique :	10000000 cycle

Type de tête :	Tête rotative

Description des contacts :	1 "O" + 1 "F"

Mouvement d'attaque :	Avec came 30°

Mode de fixation :	Par le corps

Composition du câble :	5 x 0,75 mm²

Gamme de produits :	OsiSense XC

Forme du capteur :	Miniature

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Tournant

Certifications du produit :	CCCCSAUL

Vitesse d'attaque maximale :	1,5 m/s

Garantie :	18 mois

Matière :	Métal

Matière du corps :	Zamak

Matière de la tête :	Zamak

Force minimale pour ouverture positive :	0,5 N

Effort minimal d'actionnement :	0,1 N

Largeur :	30 mm

Hauteur :	50 mm

Profondeur :	16 mm

Matériau du boîtier/corps :	métal

Nom de l'appareil :	XCMD

Type de carter :	Fixe

Ouverture positive :	Avec

Largeur du capteur (mm) :	30,0

Hauteur du capteur (mm) :	50,0

Longueur du capteur (mm) :	16,0

Température ambiante en fonctionnement (°c) :	70,0

Longueur de câble :	1 m

Isolement :	PvR

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	1,5

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,1

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qc carton :	50

Qct :	PF

Nombre de pôles :	2

Qc unité :	1

Mots clés : xcmd position levier galet plast long brusque câb débrochable xcmd2145l1 3666916093009 tmsxcmd2145l1
