Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

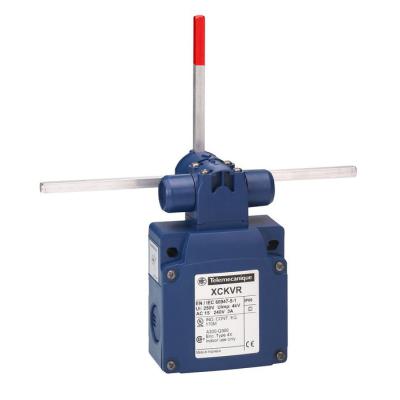

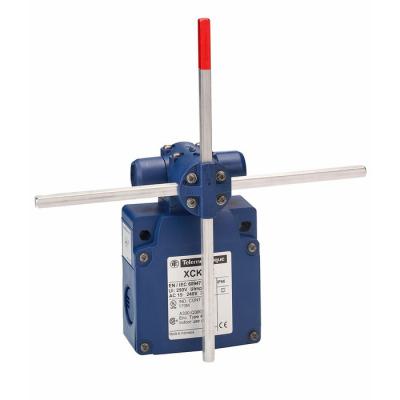

Xckvr - Id Position - Rota Inver & Tiges Métal - 2Nc+2Nc - Dépend Décalée - M20

inter posit rota & tiges métal

Code article : TMSXCKVR54D2H29

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	323,1600 € / U


	Prix unitaire net HT
	186,3556 € / U
	soit :
	223,6267 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916057742
Réf. fabricant : XCKVR54D2H29

Informations complémentaires :
XCKVR - ID Position - rota inver & tiges métal - 2NC+2NC -
dépend décalée - M20

Ip :	IP65 se conformer à EN/IEC 60529

Poids :	0,32 kg

Désignation code des contacts :	A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A se conformer à EN/CEI 60947-5-1 appendix A

(ui) tension assignée d'isolement :	300 V se conformer à UL 508300 V se conformer à CSA C22.2 No 14500 V (degré de pollution 3

Entrée de câble :	1 entrée taraudée et trou pour presse étoupe M20, diamètre extérieur du câble: 713 mm

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Type d'unité de commande :	Levier tige en croix à position maintenue métal tringle carrée 6 mm, L = 200 mm

Fonction de commutation :	élément de commutation à action lente et interrupteur à rupture rapide

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,52 x 2,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à EN/IEC 60947-1

Vitesse d'attaque maximale :	1,5 m/s point d'actionnement sur la tige entre 65 et 95 mm

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à EN/IEC 60068-2-6

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Tenue aux chocs mécaniques :	50 gn se conformer à EN/IEC 60068-2-27

Normes :	EN/IEC 60947-5-1UL 508CSA C22.2 No 14

Application spécifique du produit :	Manutention mécanique et de levage

Classe de protection contre les chocs électriques :	Classe II se conformer à IEC 60536

Orientation de l'élément d'actionnement :	poussoir à galet poussoir à galet

Type d'approche :	Approche latérale, 2 directions

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK04 se conformer à EN 50102

Fonctionnement des contacts :	Coupure lente, échelonnée

Mouvement d'attaque :	Avec toute pièce mobile

Type de tête :	Tête rotative inversée

Type d'enclenchements :	5 position électrique

Description des bornes iso n°1 :	(21-22)NC(11-12)NC

Régulation reach :	Déclaration REACh

Matière du corps :	(PBT+PC)-GF30 FR

Matière de la tête :	(PBT+PC)-GF30 FR

Finition de l'élément d'actionnement :	levier oscillant

Nom de gamme :	Format spécial

Endurance mécanique :	1000000 cycle

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Description des contacts :	2 x (2 "O")

Course angulaire maximale :	-180 °180 °

Elément de contact par sens de marche (circuit de contrôle) :	1 par sens

Certifications du produit :	CCCULCECSA

Matière :	Plastique

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Matériau du boîtier/corps :	plastique

Mouvement tête de commande :	Tournant

Couple minimum pour ouverture positive :	0,75 N.m

Couple minimal d'actionnement :	0,5 N.m

Vitesse d'attaque minimale :	6 m/min

Garantie :	18 mois

Largeur :	200 mm

Hauteur :	200 mm

Type de construction du boîtier :	Quader

Nom de l'appareil :	XCKMR

Profondeur :	66 mm

Largeur du capteur (mm) :	200,0

Hauteur du capteur (mm) :	200,0

Type de carter :	Fixe

Ouverture positive :	Avec

Indice de protection (ip) :	IP65

Courant de fonctionnement nominal ie cc-13, 125 v (a) :	0,55

Longueur du capteur (mm) :	66,0

Température ambiante en fonctionnement (°c) :	70,0

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	2,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qct :	PF

Nombre de pôles :	4

Qc unité :	1

Qc carton :	6

Mots clés : xckvr position rota inver tiges métal dépend décalée xckvr54d2h29 3666916057742 tmsxckvr54d2h29
