Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

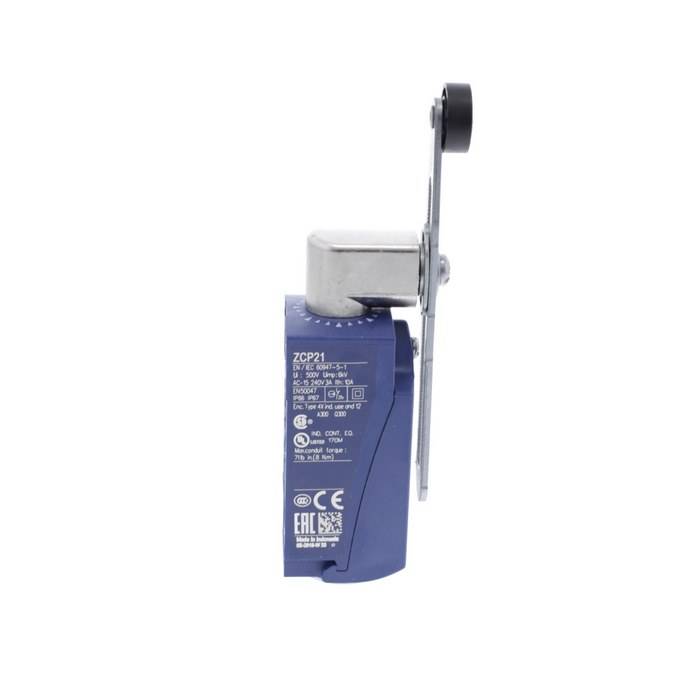

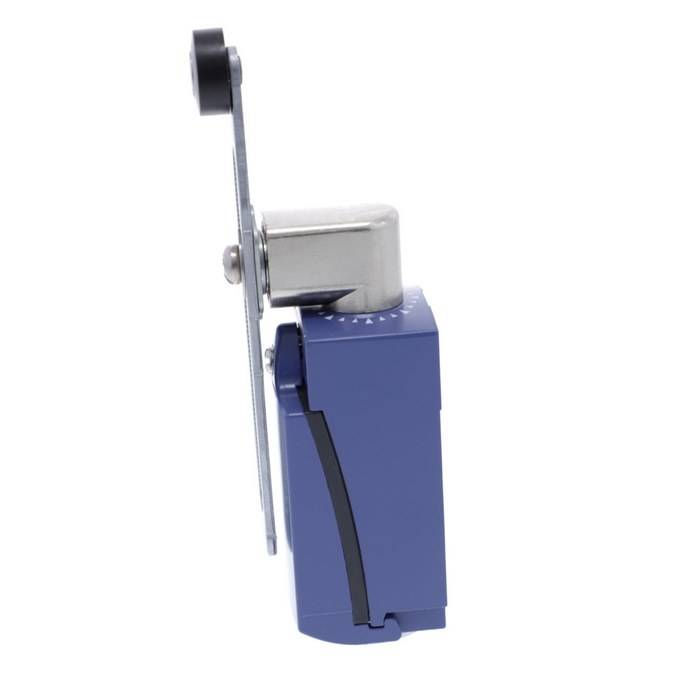

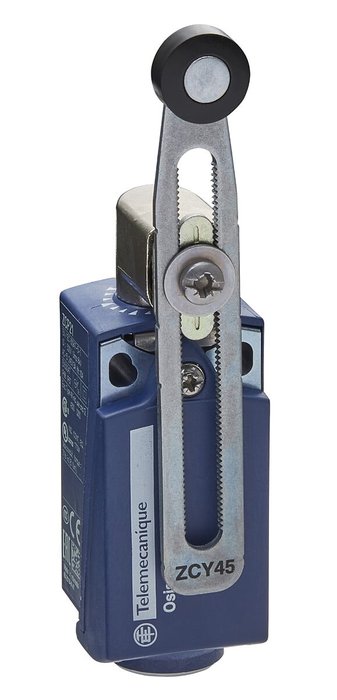

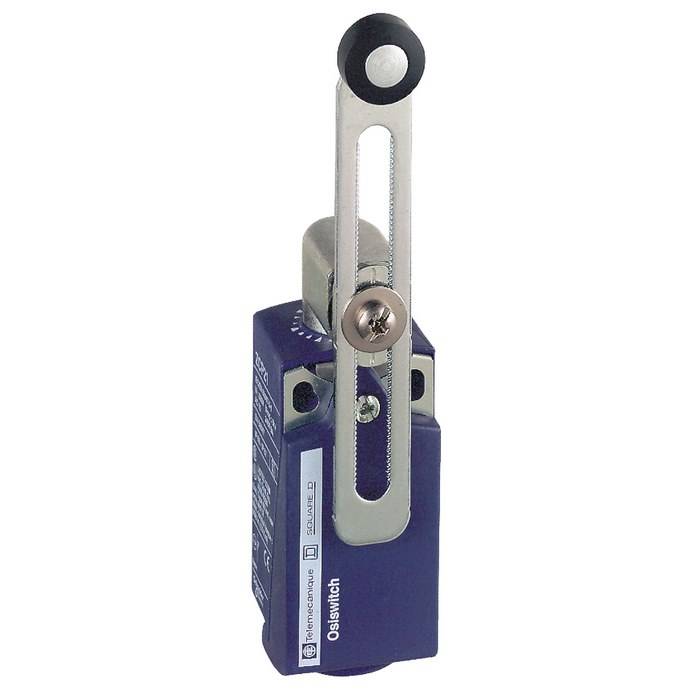

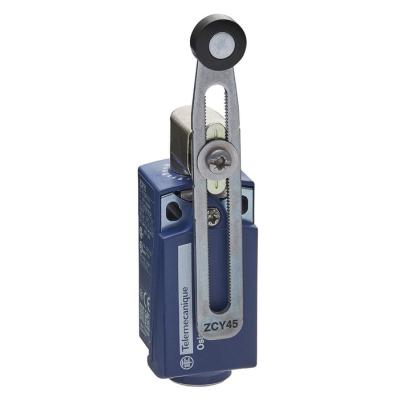

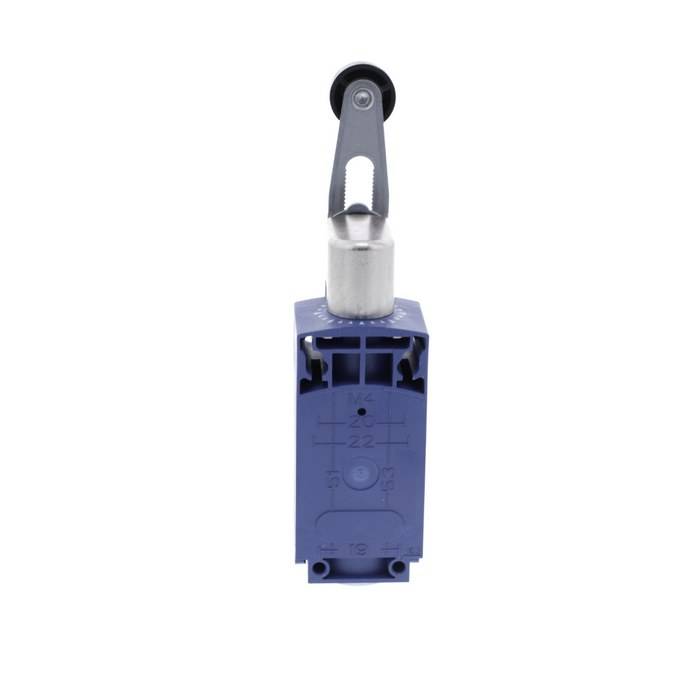

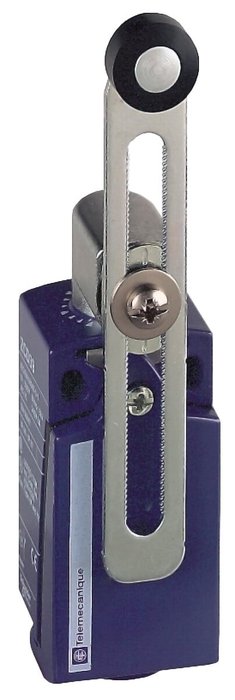

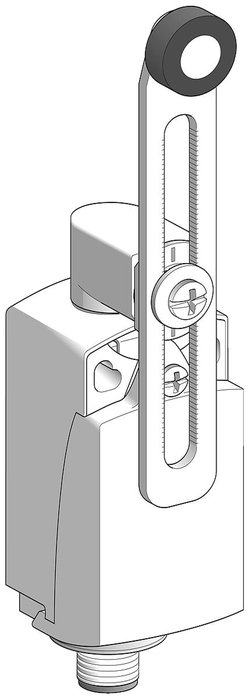

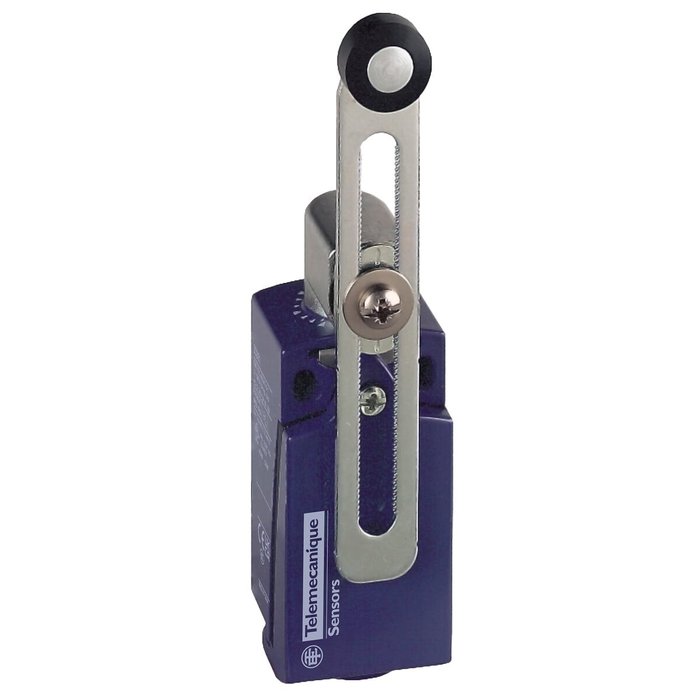

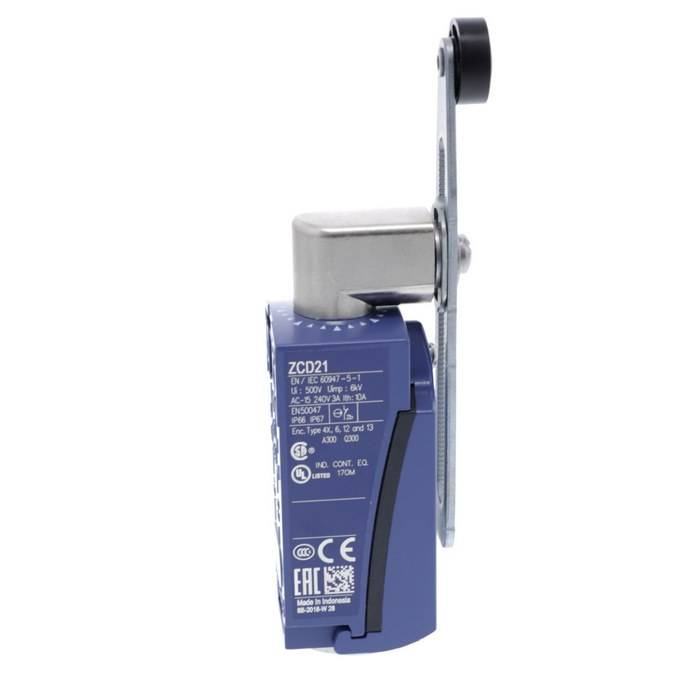

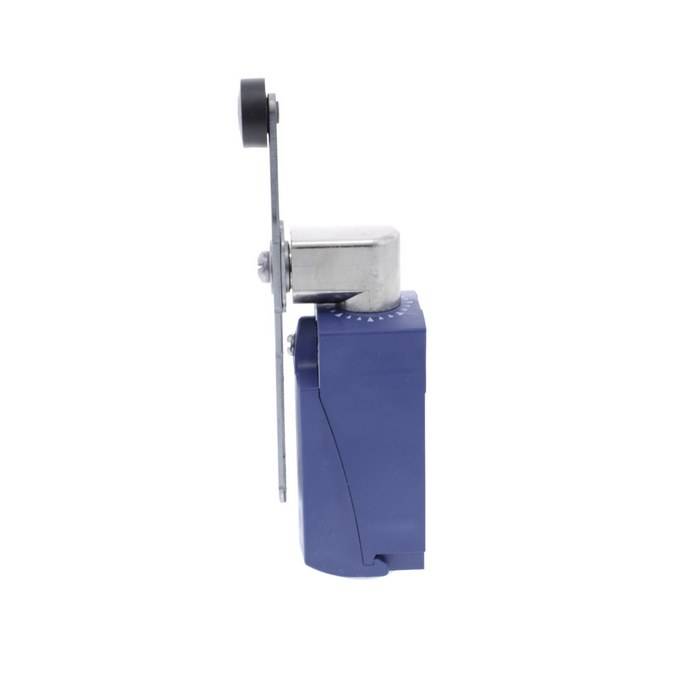

Xckp - Id Position - Levier Galet Plastique Régl - 1No+1Nc - Brusque - M16

inter posit lev gal plast régl

Code article : TMSXCKP2145P16

Disponibilité :
	2 U en stock


	Prix tarif catalogue fabricant TTC
	55,0800 € / U


	Prix unitaire net HT
	31,7628 € / U
	soit :
	38,1154 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916094082
Réf. fabricant : XCKP2145P16

Informations complémentaires :
Cet interrupteur de position à corps en thermoplastique à
double isolation présente un conception modulaire
facilitant les opérations de maintenance et un format
compact conforme à la norme CENELEC EN50047. Il se fixe
directement sur un con

Ip :	IP66 se conformer à CEI 60529IP67 se conformer à CEI 60529

Poids :	0,145 kg

Durée de vie électrique :	5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge:

Désignation code des contacts :	A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A se conformer à EN/CEI 60947-5-1 appendix A

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Entrée de câble :	1 entrée filetée pour presse-étoupe M16 x 1,5, diamètre extérieur du câble: 48 mm

Précision de répétition :	0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération

Classe de protection contre les chocs électriques :	Classe II se conformer à IEC 61140Classe II se conformer à NF C 20-030

Normes :	UL 508EN 60947-5-1IEC 60947-5-1IEC 60204-1EN 60204-1CSA C22.2 No 14

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,342 x 1,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Type d'unité de commande :	Levier à galet à rappel thermoplastique longueur variable

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à CEI 60068-2-27

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Profil environnemental :	Profil environnemental du Produit

Type d'approche :	Approche latérale, 2 directions

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Fonction de commutation :	interrupteur à rupture rapide

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK04 se conformer à EN 50102

Profil de circularité :	Informations de fin de vie

Finition du raccordement électrique :	entrée de câble métrique

Finition de l'élément d'actionnement :	levier à galet ajustable

Statut environnemental de l'offre :	Produit Green Premium

Description des bornes iso n°1 :	(21-22)NC(13-14)NO

Régulation reach :	Déclaration REACh

Fonctionnement des contacts :	A action brusque

Nom de gamme :	Format standard

Endurance mécanique :	10000000 cycle

Type de tête :	Tête rotative

Description des contacts :	1 "O" + 1 "F"

Mouvement d'attaque :	Avec came 30°

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Matière :	Plastique

Matière du corps :	Plastique

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Matériau du boîtier/corps :	plastique

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Tournant

Couple minimum pour ouverture positive :	0,25 N.m

Certifications du produit :	CSAULCCC

Forme du capteur :	Compact

Couple minimal d'actionnement :	0,1 N.m

Vitesse d'attaque maximale :	1,5 m/s

Garantie :	18 mois

Type de construction du boîtier :	Quader

Matière de la tête :	Zamak

Largeur :	31 mm

Hauteur :	65 mm

Profondeur :	30 mm

Nom de l'appareil :	XCKP

Type de carter :	Fixe

Ouverture positive :	Avec

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Largeur du capteur (mm) :	31,0

Hauteur du capteur (mm) :	65,0

Longueur du capteur (mm) :	30,0

Température ambiante en fonctionnement (°c) :	70,0

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qc carton :	55

Qct :	PF

Nombre de pôles :	2

Qc unité :	1

Mots clés : xckp position levier galet plastique régl brusque xckp2145p16 3666916094082 tmsxckp2145p16

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

31,7628 € / U HT
38,1154 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

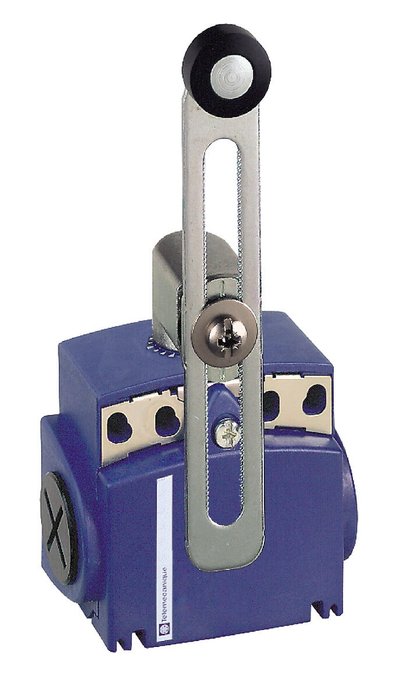

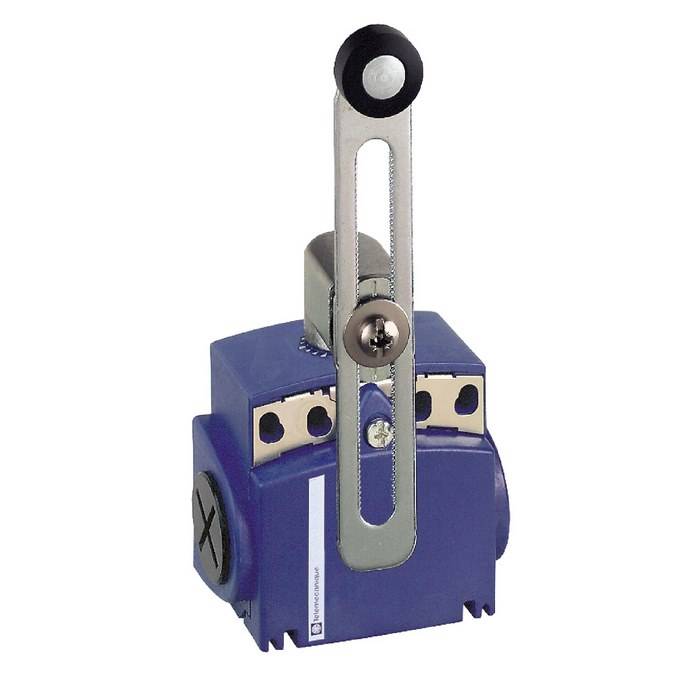

	TMSXCKD2145P16 inter posit lev gal plast régl 3666916095034		39,0288 € / U HT 46,8346 € / U TTC

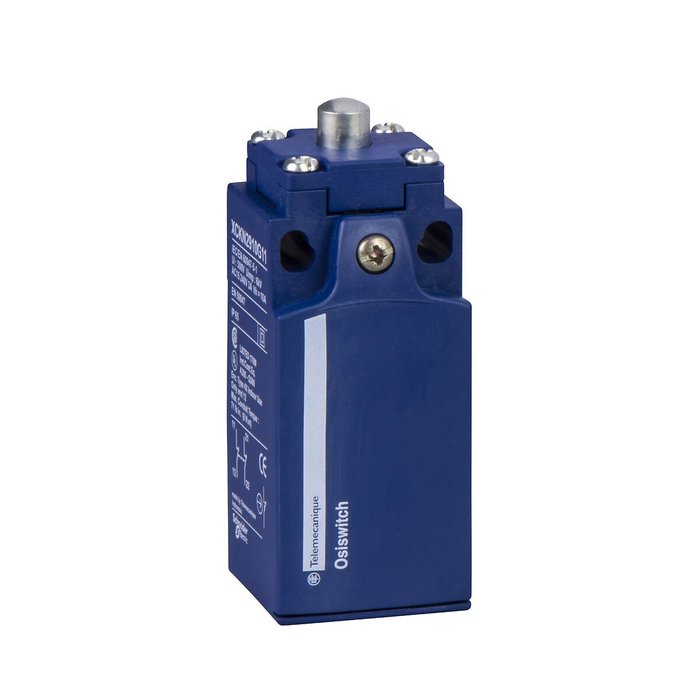

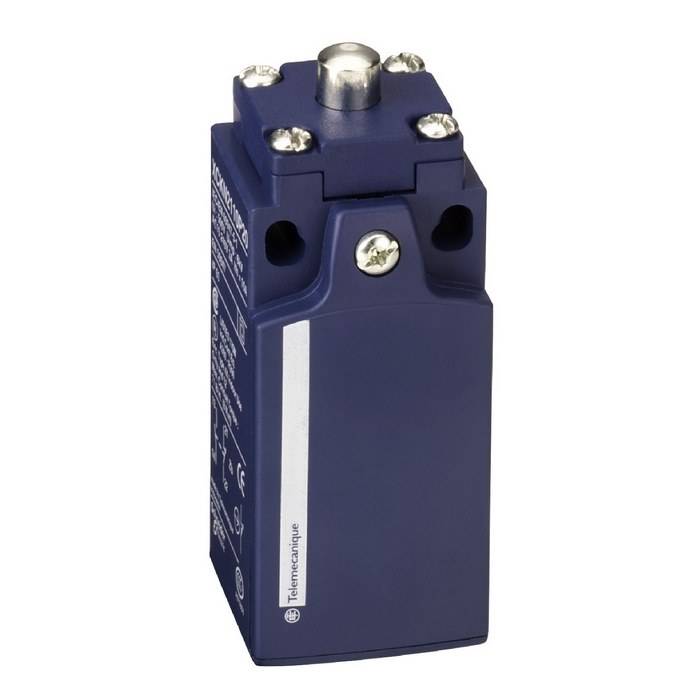

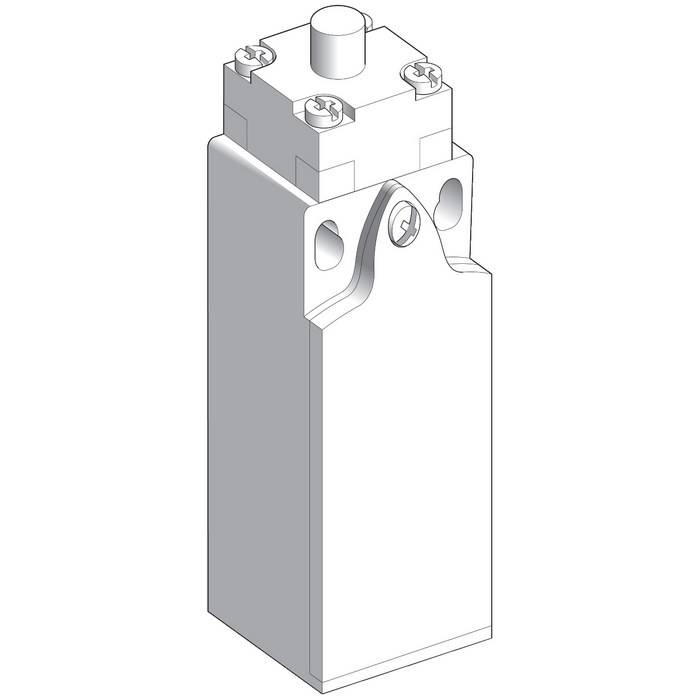

	TMSXCKN2110P20 inter posit poussoir métal 3666916055342		14,3875 € / U HT 17,2650 € / U TTC

	TMSXCKP2118P16 inter posit levier gal plast 3666916054550		27,1956 € / U HT 32,6347 € / U TTC	U	Ajouter

	TMSXCKP2121P16 inter posit lev gal plast 1s 3666916094129		32,2472 € / U HT 38,6966 € / U TTC	U	Ajouter

	TMSXCKP2145G11 inter posit lev gal plast régl 3666916054055		31,9704 € / U HT 38,3645 € / U TTC

	TMSXCKP2145G13 inter posit lev gal plast régl 3666916054017		30,9324 € / U HT 37,1189 € / U TTC

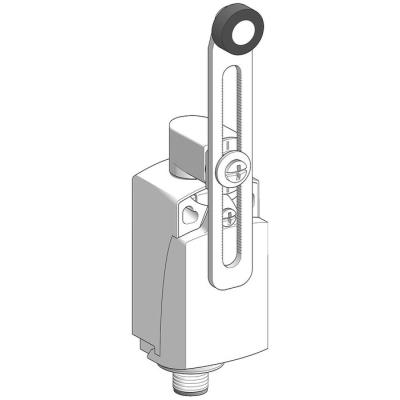

	TMSXCKP2145M12 Inter posit lev gal plast régl 3666916093825		48,5784 € / U HT 58,2941 € / U TTC
