Détection » TMSS Télémécanique Sensors » EM - Limit switches - Emerging

Information(s) non contractuelle(s)

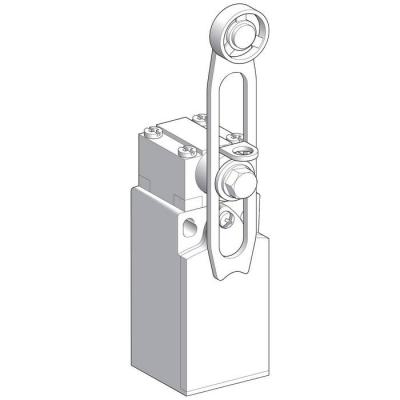

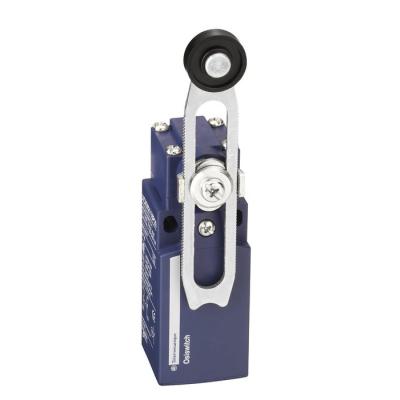

Xckn - Id Position - Levier Galet Plastique Régl - 1No+1Nc - Brusque - M20

inter posit lev gal plast régl

Code article : TMSXCKN2145P20

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	36,7321 € / U


	Prix unitaire net HT
	21,1821 € / U
	soit :
	25,4185 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916055083
Réf. fabricant : XCKN2145P20

Informations complémentaires :
XCKN - ID Position - levier galet plastique régl - 1NO+1NC
- brusque - M20

Ip :	IP65 se conformer à CEI 60529

Poids :	0,18 kg

Durée de vie électrique :	5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge:

Désignation code des contacts :	A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A se conformer à EN/CEI 60947-5-1 appendix A

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Entrée de câble :	1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 713 mm

Catégorie de surtension :	Classe II se conformer à IEC 61140Classe II se conformer à NF C 20-030

Normes :	IEC 60947-5-1UL 508CSA C22.2 No 14IEC 60204-1EN 60204-1EN 60947-5-1

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,342 x 1,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Type d'unité de commande :	Levier à galet à rappel thermoplastique longueur variable

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	45 gn pour 11 ms se conformer à CEI 60068-2-27

Profil environnemental :	Profil environnemental du Produit

Type d'approche :	Approche latérale, 2 directions

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK04 se conformer à EN 50102

Finition du raccordement électrique :	entrée de câble métrique

Finition de l'élément d'actionnement :	levier à galet ajustable

Statut environnemental de l'offre :	Produit Green Premium

Description des bornes iso n°1 :	(21-22)NC(13-14)NO

Régulation reach :	Déclaration REACh

Fonctionnement des contacts :	A action brusque

Nom de gamme :	Format standard

Endurance mécanique :	10000000 cycle

Type de tête :	Tête rotative

Description des contacts :	1 "O" + 1 "F"

Mouvement d'attaque :	Avec came 30°

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Hauteur :	108157 mm

Matière :	Plastique

Matière du corps :	Plastique

Matière de la tête :	Plastique

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Matériau du boîtier/corps :	plastique

Mouvement tête de commande :	Tournant

Couple minimum pour ouverture positive :	0,15 N.m

Certifications du produit :	CSACCCUL

Forme du capteur :	Compact

Couple minimal d'actionnement :	0,1 N.m

Vitesse d'attaque maximale :	1,5 m/s

Garantie :	18 mois

Type de construction du boîtier :	Quader

Largeur :	30 mm

Profondeur :	42 mm

Hauteur du capteur (mm) :	157,0

Température ambiante en fonctionnement (°c) :	-25,0

Nom de l'appareil :	XCKN

Type de carter :	Fixe

Ouverture positive :	Avec

Indice de protection (ip) :	IP65

Largeur du capteur (mm) :	30,0

Longueur du capteur (mm) :	42,0

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,1

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qc boite :	20

Qc carton :	60

Qct :	PF

Nombre de pôles :	2

Qc unité :	1

Mots clés : xckn position levier galet plastique régl brusque xckn2145p20 3666916055083 tmsxckn2145p20

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

21,1821 € / U HT
25,4185 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	TMSXCKM515H29 inter posit lev gal plast 3666916056998		57,5744 € / U HT 69,0893 € / U TTC

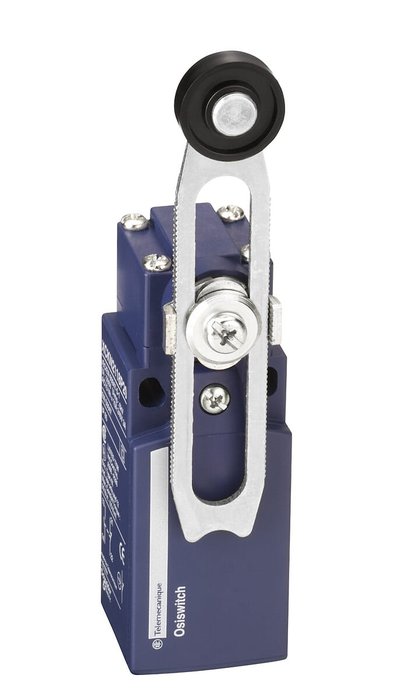

	TMSXCKN2145G11 inter posit lev gal plast régl 3666916055113		22,0748 € / U HT 26,4898 € / U TTC	U	Ajouter

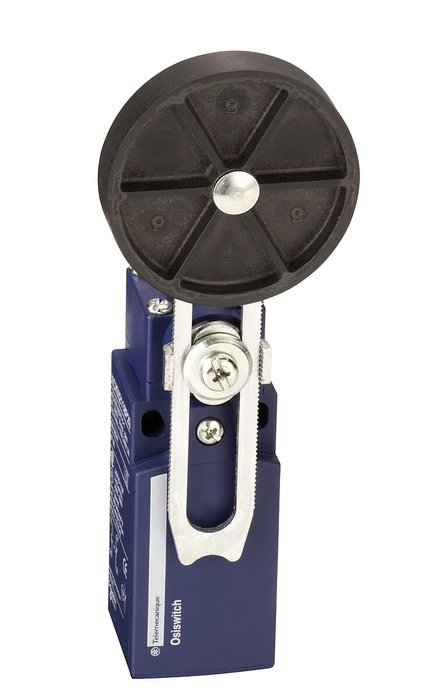

	TMSXCKN2149G11 inter posit levier plast régl 3666916055069		35,9148 € / U HT 43,0978 € / U TTC
