Détection » TMSS Télémécanique Sensors » EM - Limit switches - Emerging

Information(s) non contractuelle(s)

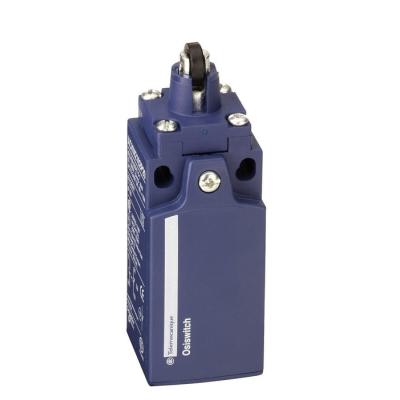

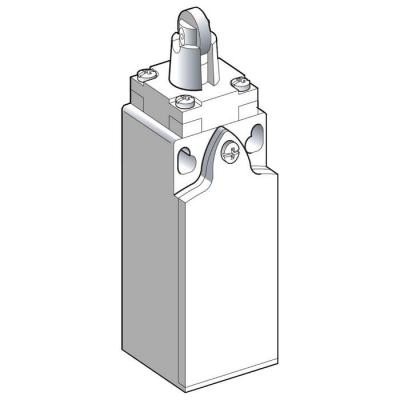

Xckn - Id Position - Poussoir 90° Galet Métal - 1No+1Nc - Brusque - M20

inter posit poussoir gal métal

Code article : TMSXCKN2103P20

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	30,6000 € / U


	Prix unitaire net HT
	17,6460 € / U
	soit :
	21,1752 € / U TTC

	Eco-contribution : 0,14 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916055434
Réf. fabricant : XCKN2103P20

Informations complémentaires :
XCKN - ID Position - poussoir 90° galet métal - 1NO+1NC -
brusque - M20

Ip :	IP65 se conformer à CEI 60529

Poids :	0,145 kg

Durée de vie électrique :	5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge:

Désignation code des contacts :	A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A se conformer à EN/CEI 60947-5-1 appendix A

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Entrée de câble :	1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 713 mm

Catégorie de surtension :	Classe II se conformer à IEC 61140Classe II se conformer à NF C 20-030

Normes :	UL 508IEC 60204-1IEC 60947-5-1EN 60947-5-1EN 60204-1CSA C22.2 No 14

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,342 x 1,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	45 gn pour 11 ms se conformer à CEI 60068-2-27

Type d'unité de commande :	Poussoir avec galet à rappel plastique à 90 °

Type d'approche :	Approche de traverse, 2 directions

Profil environnemental :	Profil environnemental du Produit

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Fonction de commutation :	interrupteur à rupture rapide

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK04 se conformer à EN 50102

Finition du raccordement électrique :	entrée de câble métrique

Statut environnemental de l'offre :	Produit Green Premium

Description des bornes iso n°1 :	(21-22)NC(13-14)NO

Régulation reach :	Déclaration REACh

Fonctionnement des contacts :	A action brusque

Nom de gamme :	Format standard

Type de tête :	Tête de piston

Endurance mécanique :	10000000 cycle

Description des contacts :	1 "O" + 1 "F"

Mouvement d'attaque :	Avec came 30°

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Matière :	Plastique

Matière du corps :	Plastique

Matière de la tête :	Plastique

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Matériau du boîtier/corps :	plastique

Mouvement tête de commande :	Linéaire

Certifications du produit :	CCCULCSA

Finition de l'élément d'actionnement :	poussoir

Forme du capteur :	Compact

Vitesse d'attaque maximale :	0,3 m/s

Garantie :	18 mois

Type de construction du boîtier :	Quader

Largeur :	30 mm

Hauteur :	85 mm

Profondeur :	30 mm

Nom de l'appareil :	XCKN

Type de carter :	Fixe

Ouverture positive :	Avec

Force minimale pour ouverture positive :	20 N

Effort minimal d'actionnement :	12 N

Indice de protection (ip) :	IP65

Largeur du capteur (mm) :	30,0

Hauteur du capteur (mm) :	85,0

Longueur du capteur (mm) :	30,0

Température ambiante en fonctionnement (°c) :	70,0

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,1

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qct :	EA

Nombre de pôles :	2

Qc unité :	1

Mots clés : xckn position poussoir galet métal brusque xckn2103p20 3666916055434 tmsxckn2103p20
