Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo
inter posit rota & tiges métal inter posit rota & tiges métal
inter posit rota & tiges métal inter posit rota & tiges métal
Information(s) non contractuelle(s)

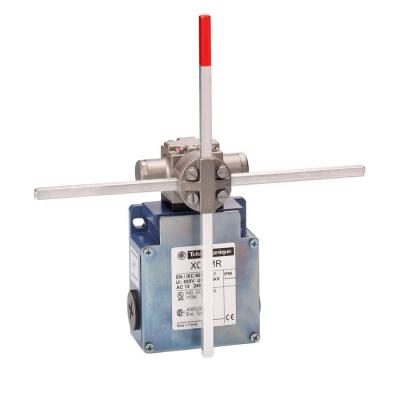

Xckmr - Id Posit - By Pass - Rota & Tiges Métal - 2Nc+2No - Dépend Décalée - M20

inter posit rota & tiges métal
Code article : TMSXCKMR24SR1H29
Disponibilité :
Sur commande
Nécessite un délai d'approvisionnement
Prix tarif catalogue fabricant TTC
457,8000 € / U
Prix unitaire net HT
263,9980 € / U
soit :
316,7976 € / U TTC
Eco-contribution : 0,17 € / U
 Déjà client ? Connectez-vous
U
      Ajouter au panier
Marque : TMSS Télémécanique Sensors
EAN : 3666916057865
Réf. fabricant : XCKMR24SR1H29


Lien notice fabricant
Fiche technique PDF
Notice PDF
Informations complémentaires :
Ce produit de la gamme Harmony Analog est un convertisseur
analogique isolé de tension/courant de 0 à 5A. La tête et
le corps de l'interrupteur de fin de course sont en zamak.
Le XCKMR est une unité complète avec trois entrées de cable
et d
Ip :  IP66 se conformer à EN/IEC 60529
Poids :  0,55 kg
Désignation code des contacts :  A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A se conformer à EN/CEI 60947-5-1 appendix A
(ui) tension assignée d'isolement :  300 V se conformer à UL 508300 V se conformer à CSA C22.2 No 14500 V (degré de pollution 3
Entrée de câble :  3 entrées taraudées pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 713 mm
Type d'unité de commande :  Levier tige en croix à position maintenue métal tringle carrée 6 mm, L = 200 mm
Fonction de commutation :  élément de commutation à action lente et interrupteur à rupture rapide
Raccordement électrique :  Borniers à vis-étrier, capacité de serrage: 1 x 0,52 x 2,5 mm²
(uimp) tension assignée de tenue aux chocs :  6 kV se conformer à IEC 606646 kV se conformer à EN/IEC 60947-1
Vitesse d'attaque maximale :  1,5 m/s point d'actionnement sur la tige entre 65 et 95 mm
Tenue aux vibrations :  25 gn (f= 10500 Hz) se conformer à EN/IEC 60068-2-6
Directive rohs ue :  Non applicable, en dehors du scope légal RoHS UE
Résistance maximale entre bornes :  25 M se conformer à CEI 60255-7 catégorie 3
Fonctionnement des contacts :  Coupure lente, sans contact à court-circuit
Tenue aux chocs mécaniques :  50 gn se conformer à EN/IEC 60068-2-27
Normes :  CSA C22.2 No 14EN/IEC 60947-5-1UL 508
Application spécifique du produit :  Manutention mécanique et de levage
Classe de protection contre les chocs électriques :  Classe I se conformer à IEC 60536
Type d'approche :  Approche latérale, 2 directions
Protection contre les courts-circuits :  10 A cartouche fusible, type gG
Fonction produit :  Commutateur de fin de course
Tenue aux chocs ik :  IK07 se conformer à EN 50102
Mouvement d'attaque :  Avec toute pièce mobile
Type d'enclenchements :  2 position électrique
Description des contacts :  2 x (1 "O" + 1 "F")
Description des bornes iso n°1 :  (21-22)NC(13-14)NO
Régulation reach :  Déclaration REACh
Finition de l'élément d'actionnement :  levier oscillant
Nom de gamme :  Format spécial
Type de tête :  Tête rotative
Endurance mécanique :  2000000 cycle
Mode de fixation :  Par le corps
Gamme de produits :  OsiSense XC
Course angulaire maximale :  -180 °180 °
Elément de contact par sens de marche (circuit de contrôle) :  2 par sens
Certifications du produit :  ULCSACCCCE
Température de fonctionnement :  -2570 °C
Température ambiante pour le stockage :  -4085 °C
Indice de protection (ip) :  IP66/IP67
Mouvement tête de commande :  Tournant
Couple minimal d'actionnement :  0,5 N.m
Vitesse d'attaque minimale :  6 m/min
Garantie :  18 mois
Largeur :  200 mm
Hauteur :  118 mm
Type de construction du boîtier :  Quader
Nom de l'appareil :  XCKMR
Matière :  Métal
Matière du corps :  Zamak
Matière de la tête :  Zamak
Profondeur :  59 mm
Matériau du boîtier/corps :  métal
Largeur du capteur (mm) :  200,0
Hauteur du capteur (mm) :  118,0
Type de carter :  Fixe
Courant de fonctionnement nominal ie cc-13, 125 v (a) :  0,55
Longueur du capteur (mm) :  59,0
Température ambiante en fonctionnement (°c) :  70,0
Courant de fonctionnement nominal ca-15, 230 v (a) :  3,0
Manoeuvre positive d'ouverture :  Oui
Nombre de contacts auxiliaires orientés sur la sécurité :  0,0
Nombre de contacts en tant que contacts à ouverture :  2,0
Nombre de contacts en tant que contacts à fermeture :  0,0
Nombre de contacts en tant qu'inverseurs :  0,0
Forme d'isolation entre contacts :  Zb
Traitement de protection :  TC
Qct :  PF
Nombre de pôles :  4
Qc unité :  1
Qc carton :  6
Mots clés : xckmr posit pass rota tiges métal dépend décalée xckmr24sr1h29 3666916057865 tmsxckmr24sr1h29
