Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

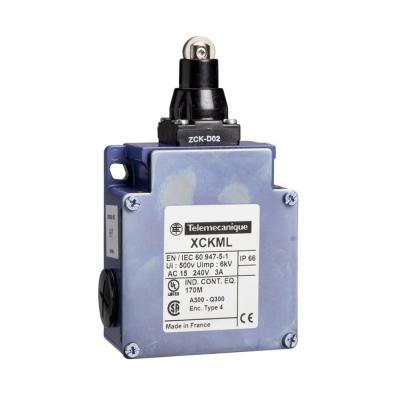

Xckm - Interrupteur Position - Poussoir Galet Métal - 2Nc+2No - Brusque - 3 Pg13

inter posit poussoir gal métal

Code article : TMSXCKML102

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	233,5200 € / U


	Prix unitaire net HT
	134,6632 € / U
	soit :
	161,5958 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916056967
Réf. fabricant : XCKML102

Fabriqué en France

Informations complémentaires :
Ce produit de la gamme Harmony Analog est un convertisseur
analogique isolé de tension/courant de 0 à 5A. La tête et
le corps de l'interrupteur de fin de course sont en zamak.
Le XCKML est une unité complète avec trois entrées de câble
et d

Ip :	IP66 se conformer à EN/IEC 60529

Poids :	0,405 kg

Durée de vie électrique :	5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Entrée de câble :	3 entrées taraudées pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 912 mm

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Normes :	UL 508EN 60947-5-1IEC 60204-1EN 60204-1CSA C22.2 No 14IEC 60947-5-1

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,342 x 1,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à EN/IEC 60068-2-6

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à EN/IEC 60068-2-27

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Type d'unité de commande :	Poussoir avec galet à rappel métal

Profil environnemental :	Profil environnemental du Produit

Type d'approche :	Approche latérale, 2 directions

Fonction de commutation :	interrupteur à rupture rapide

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK05 se conformer à EN 50102

Type de construction du boîtier :	type de construction spécial

Orientation de l'élément d'actionnement :	poussoir à galet droit

Statut environnemental de l'offre :	Produit Green Premium

Description des contacts :	2 x (1 "O" + 1 "F")

Description des bornes iso n°1 :	(21-22)NC(13-14)NO

Finition du raccordement électrique :	entrée de câble PG

Régulation reach :	Déclaration REACh

Fonctionnement des contacts :	A action brusque

Finition de l'élément d'actionnement :	poussoir à galet

Nom de gamme :	Format standard

Type de tête :	Tête de piston

Mouvement d'attaque :	Avec came 30°

Endurance mécanique :	3000000 cycle

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Vitesse d'attaque minimale :	0,01 m/min

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Linéaire

Vitesse d'attaque maximale :	0,5 m/s

(ithe) courant thermique d'emploi sous enveloppe :	10 A CA

Garantie :	18 mois

Nom de l'appareil :	XCKML

Matière :	Métal

Matière du corps :	Zamak

Largeur :	77 mm

Hauteur :	81 mm

Profondeur :	36 mm

Certifications du produit :	CSAUL

Matériau du boîtier/corps :	métal

Type de carter :	Fixe

Ouverture positive :	Avec

Force minimale pour ouverture positive :	50 N

Effort minimal d'actionnement :	12 N

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Largeur du capteur (mm) :	81,0

Hauteur du capteur (mm) :	77,0

Longueur du capteur (mm) :	35,6

Température ambiante en fonctionnement (°c) :	70,0

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	2,0

Nombre de contacts en tant que contacts à ouverture :	2,0

Nombre de contacts en tant que contacts à fermeture :	2,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qc carton :	20

Qct :	CT

Nombre de pôles :	4

Type d'enclenchements :	1

Qc unité :	1

Mots clés : xckm interrupteur position poussoir galet métal brusque xckml102 3666916056967 tmsxckml102

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

134,6632 € / U HT
161,5958 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	TMSXCKD2102G11 inter posit poussoir gal métal 3666916094747		40,1360 € / U HT 48,1632 € / U TTC

	TMSXCKM101 inter posit poussoir métal 3666916057551		156,1844 € / U HT 187,4213 € / U TTC

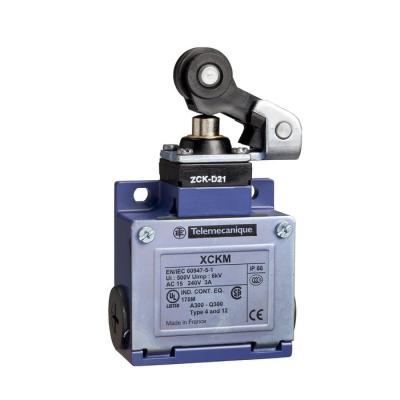

	TMSXCKM102 inter posit poussoir gal métal 3666916057537		54,1836 € / U HT 65,0203 € / U TTC	U	Ajouter

	TMSXCKM510 inter posit poussoir métal 3666916057032		133,9020 € / U HT 160,6824 € / U TTC

	TMSXCKML102H29 inter posit poussoir gal métal 3666916056950		135,7704 € / U HT 162,9245 € / U TTC

	TMSXCKML110 inter posit poussoir métal 3666916057995		118,7472 € / U HT 142,4966 € / U TTC

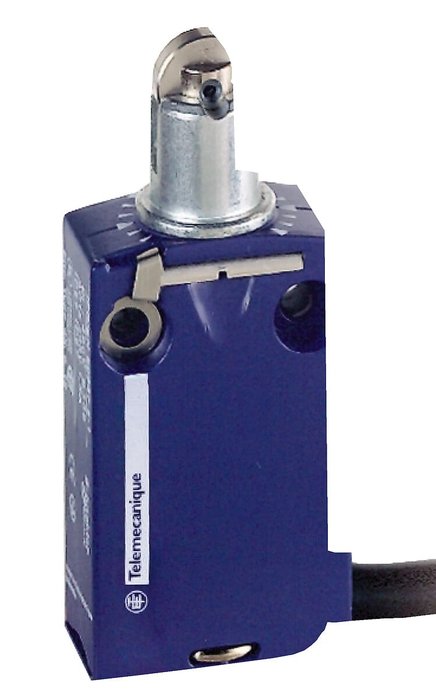

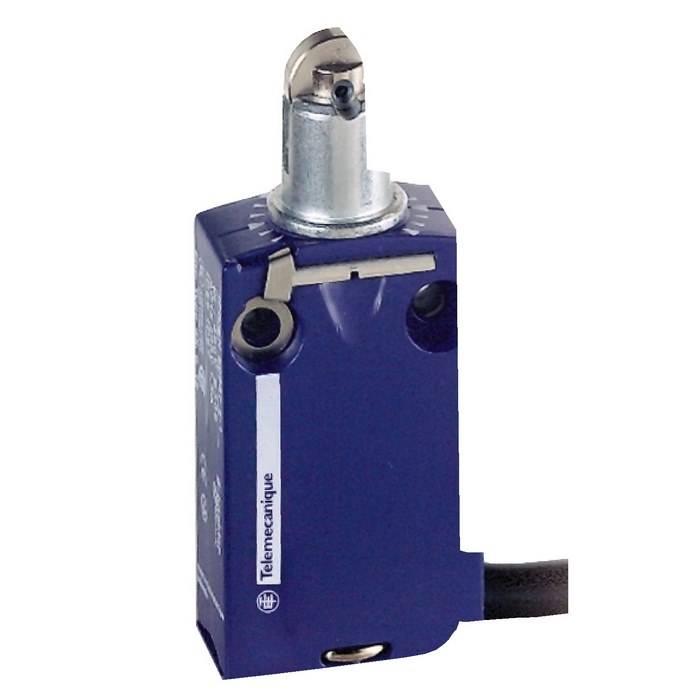

	TMSXCMD2102L7 inter posit poussoir gal métal 3666916093184		84,9776 € / U HT 101,9731 € / U TTC
