Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

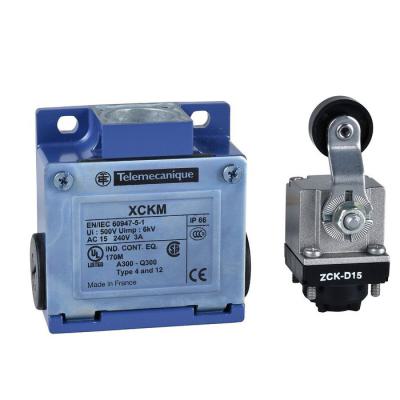

Xckm - Id Position - Levier A Galet Métal Appr Lat - 1Nc+1No - Brusque - M20

inter posit lev galet métal

Code article : TMSXCKM116H29

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	320,5200 € / U


	Prix unitaire net HT
	184,8332 € / U
	soit :
	221,7998 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916057315
Réf. fabricant : XCKM116H29

Fabriqué en France

Informations complémentaires :
XCKM - ID Position - levier à galet métal appr lat -
1NC+1NO - brusque - M20

Ip :	IP66 se conformer à EN/IEC 60529

Poids :	0,28 kg

Durée de vie électrique :	5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60

Désignation code des contacts :	A300, AC-15 (Ue = 240 V), Ie = 3 A se conformer à EN/CEI 60947-5-1 appendix AQ300, DC-13 (

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Entrée de câble :	3 entrées taraudées pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 713 mm

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Normes :	IEC 60947-5-1EN 60947-5-1CSA C22.2 No 14IEC 60204-1UL 508EN 60204-1

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,342 x 1,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à EN/IEC 60068-2-6

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à EN/IEC 60068-2-27

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Type d'unité de commande :	Levier à galet à rappel thermoplastique

Type d'approche :	Approche latérale, 2 directions

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Fonction de commutation :	interrupteur à rupture rapide

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK05 se conformer à EN 50102

Type de construction du boîtier :	type de construction spécial

Finition du raccordement électrique :	entrée de câble métrique

Description des bornes iso n°1 :	(21-22)NC(13-14)NO

Fonctionnement des contacts :	A action brusque

Nom de gamme :	Format standard

Endurance mécanique :	15000000 cycle

Finition de l'élément d'actionnement :	levier à galet

Type de tête :	Tête rotative

Description des contacts :	1 "O" + 1 "F"

Mouvement d'attaque :	Avec came 30°

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Vitesse d'attaque minimale :	0,01 m/min

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Tournant

Couple minimum pour ouverture positive :	0,25 N.m

Certifications du produit :	CCCCSAUL

Couple minimal d'actionnement :	0,1 N.m

Vitesse d'attaque maximale :	1,5 m/s

(ithe) courant thermique d'emploi sous enveloppe :	10 A CA

Garantie :	18 mois

Matière :	Métal

Matière du corps :	Zamak

Largeur :	64 mm

Hauteur :	64 mm

Profondeur :	30 mm

Matériau du boîtier/corps :	métal

Nom de l'appareil :	XCKM

Type de carter :	Fixe

Ouverture positive :	Avec

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Largeur du capteur (mm) :	63,0

Hauteur du capteur (mm) :	64,0

Longueur du capteur (mm) :	30,0

Température ambiante en fonctionnement (°c) :	70,0

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qc carton :	44

Qct :	CT

Nombre de pôles :	2

Type d'enclenchements :	1

Qc unité :	1

Mots clés : xckm position levier galet métal appr lat brusque xckm116h29 3666916057315 tmsxckm116h29
