Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

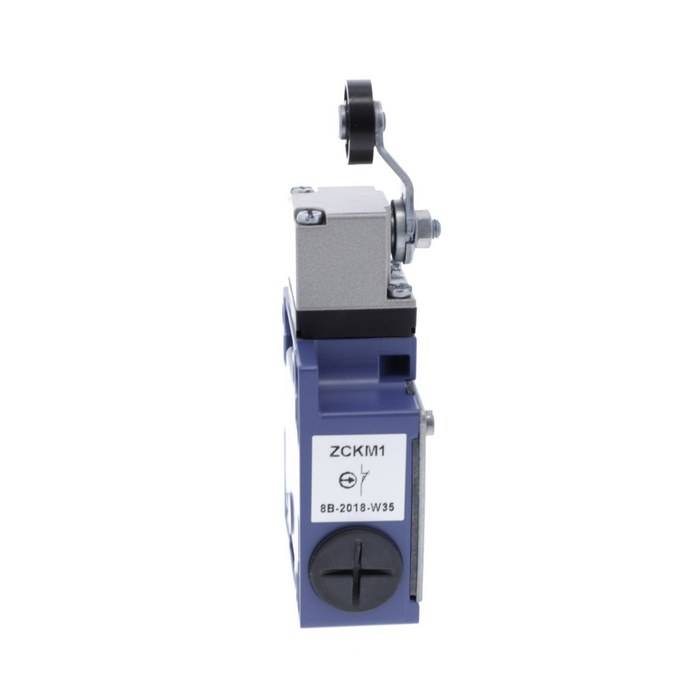

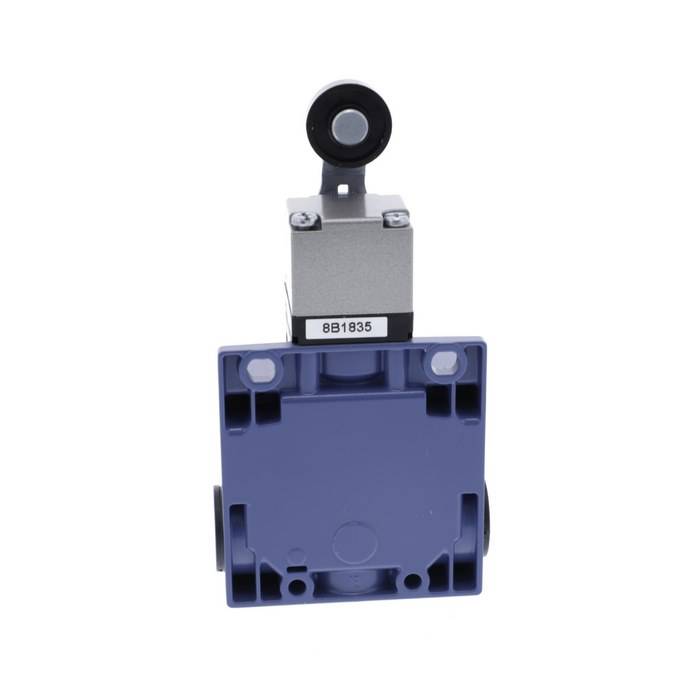

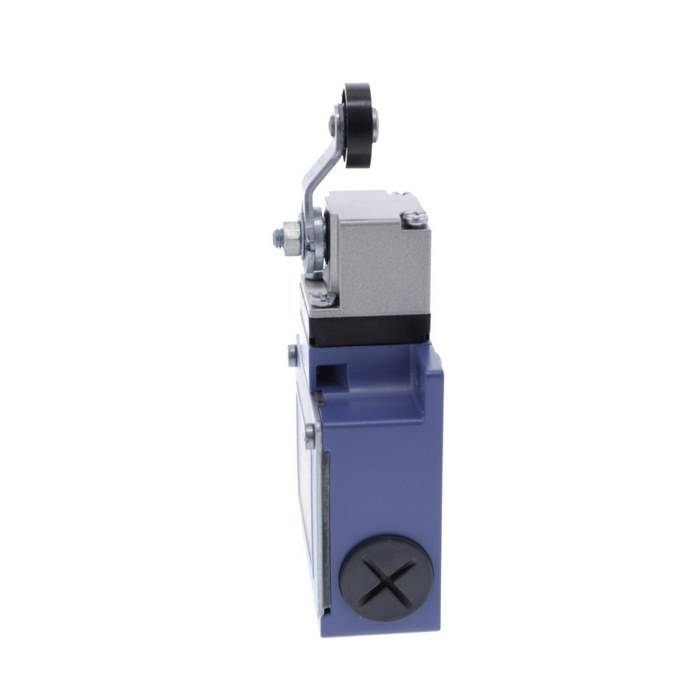

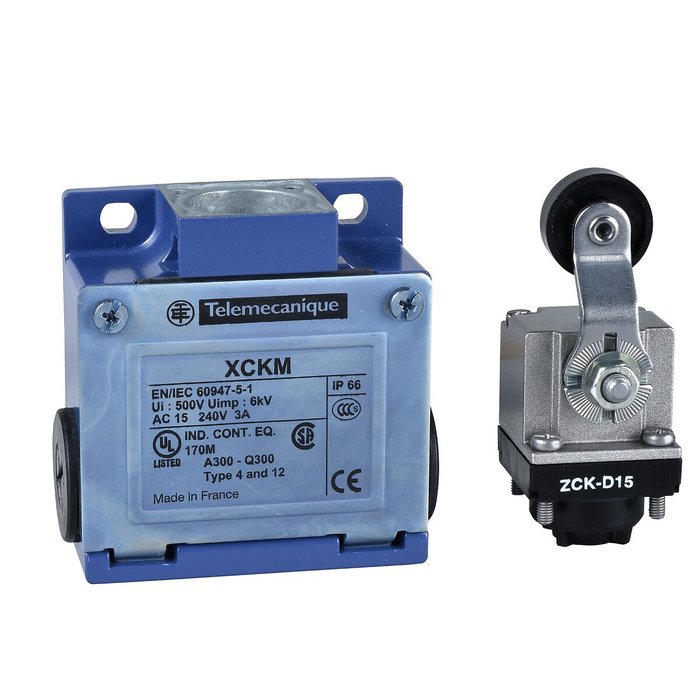

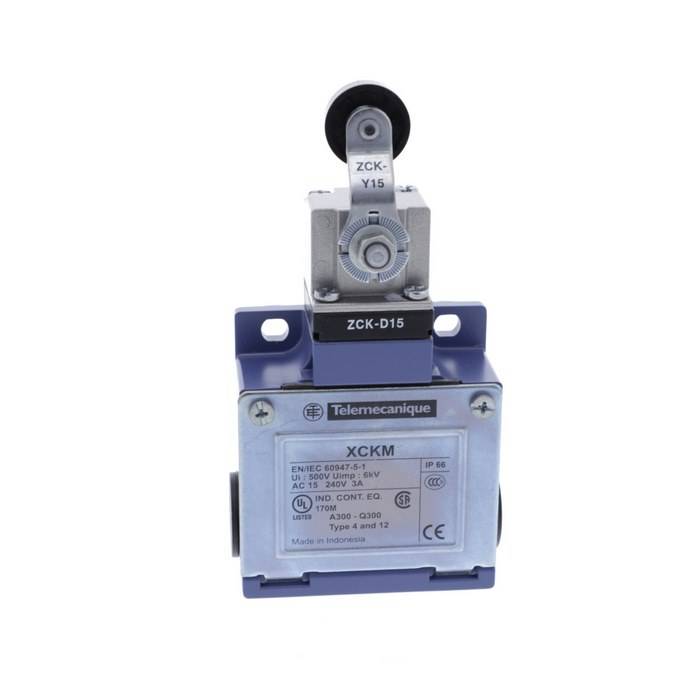

Xckm - Interrupteur Position - Levier Galet Plastique - 1Nc+1No - Brusque - M20

inter posit lev gal plast

Code article : TMSXCKM115H29

Disponibilité :
	En cours de réapprovisionnement


	Prix tarif catalogue fabricant TTC
	87,2400 € / U


	Prix unitaire net HT
	50,3084 € / U
	soit :
	60,3701 € / U TTC

	Eco-contribution : 0,14 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916057353
Réf. fabricant : XCKM115H29

Informations complémentaires :
Cet interrupteur de position à corps robuste en Zamak
présente une conception modulaire, ainsi que 3áentrées de
câbles, facilitant les opérations de maintenance et un
format «áclassiqueá». Il est résistant aux chocs avec des
degrés de prote

Ip :	IP66 se conformer à EN/IEC 60529

Poids :	0,28 kg

Durée de vie électrique :	5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60

Désignation code des contacts :	A300, AC-15 (Ue = 240 V), Ie = 3 A se conformer à EN/CEI 60947-5-1 appendix AQ300, DC-13 (

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Entrée de câble :	3 entrées taraudées pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 713 mm

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Normes :	EN 60947-5-1EN 60204-1IEC 60947-5-1UL 508IEC 60204-1CSA C22.2 No 14

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,342 x 1,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à EN/IEC 60068-2-6

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à EN/IEC 60068-2-27

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Type d'unité de commande :	Levier à galet à rappel thermoplastique

Profil environnemental :	Profil environnemental du Produit

Type d'approche :	Approche latérale, 2 directions

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Fonction de commutation :	interrupteur à rupture rapide

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK05 se conformer à EN 50102

Type de construction du boîtier :	type de construction spécial

Finition du raccordement électrique :	entrée de câble métrique

Statut environnemental de l'offre :	Produit Green Premium

Description des bornes iso n°1 :	(21-22)NC(13-14)NO

Régulation reach :	Déclaration REACh

Fonctionnement des contacts :	A action brusque

Nom de gamme :	Format standard

Endurance mécanique :	15000000 cycle

Finition de l'élément d'actionnement :	levier à galet

Type de tête :	Tête rotative

Description des contacts :	1 "O" + 1 "F"

Mouvement d'attaque :	Avec came 30°

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Vitesse d'attaque minimale :	0,01 m/min

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Tournant

Couple minimum pour ouverture positive :	0,25 N.m

Certifications du produit :	CSAULCCC

Couple minimal d'actionnement :	0,1 N.m

Vitesse d'attaque maximale :	1,5 m/s

(ithe) courant thermique d'emploi sous enveloppe :	10 A CA

Garantie :	18 mois

Matière :	Métal

Matière du corps :	Zamak

Largeur :	64 mm

Hauteur :	64 mm

Profondeur :	30 mm

Matériau du boîtier/corps :	métal

Nom de l'appareil :	XCKM

Type de carter :	Fixe

Ouverture positive :	Avec

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Largeur du capteur (mm) :	64,0

Hauteur du capteur (mm) :	64,0

Longueur du capteur (mm) :	30,0

Température ambiante en fonctionnement (°c) :	70,0

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	1,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qc carton :	27

Qct :	PF

Nombre de pôles :	2

Type d'enclenchements :	1

Qc unité :	1

Mots clés : xckm interrupteur position levier galet plastique brusque xckm115h29 3666916057353 tmsxckm115h29

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

50,3084 € / U HT
60,3701 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

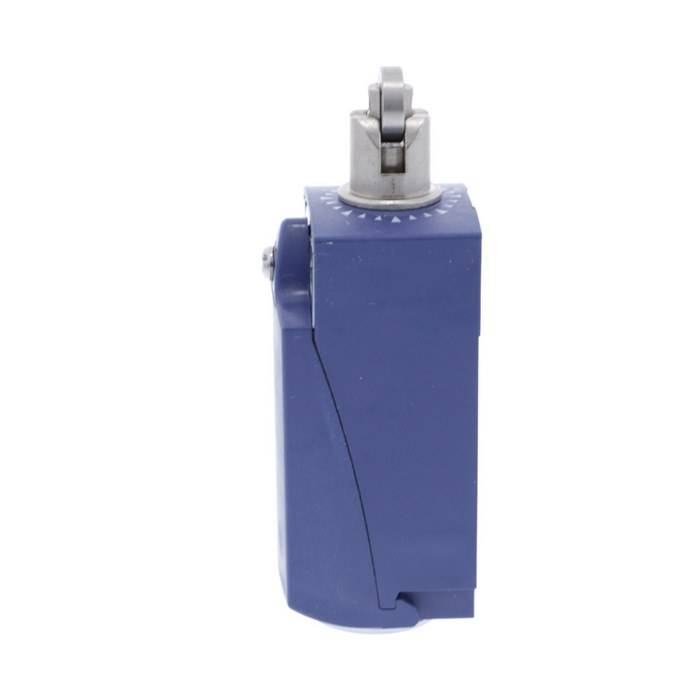

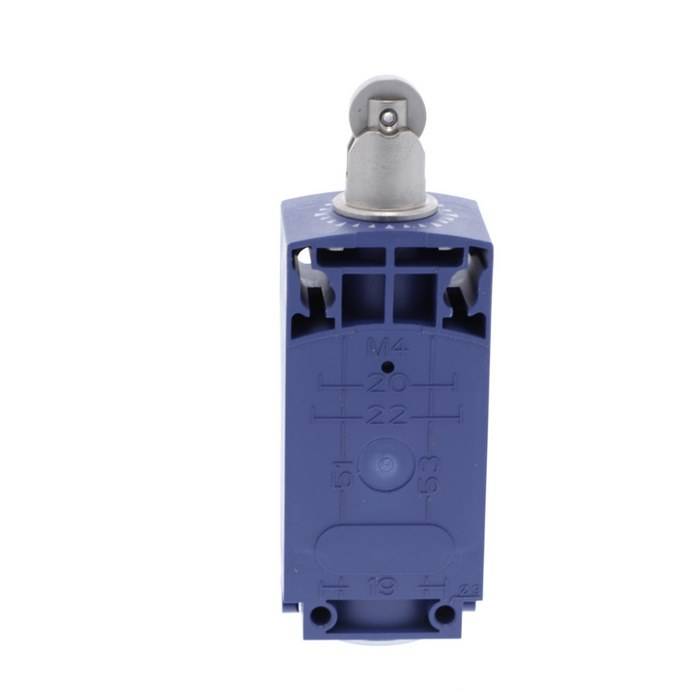

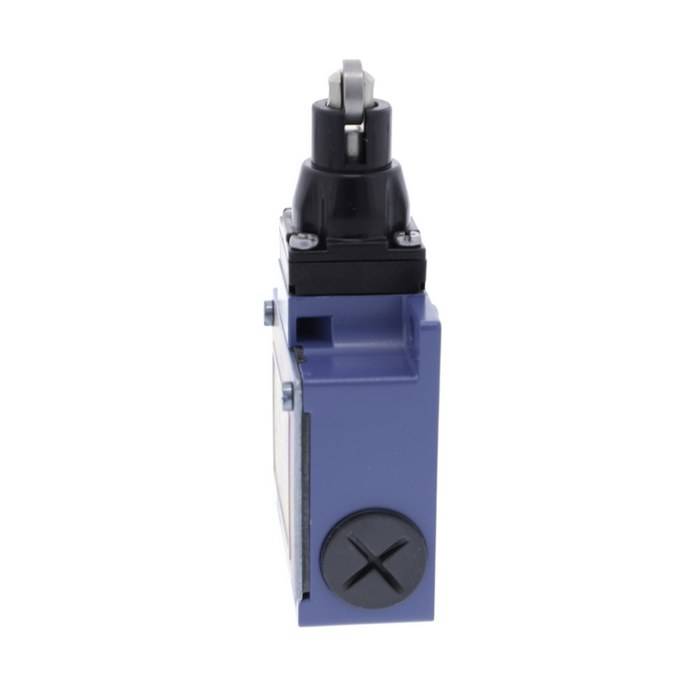

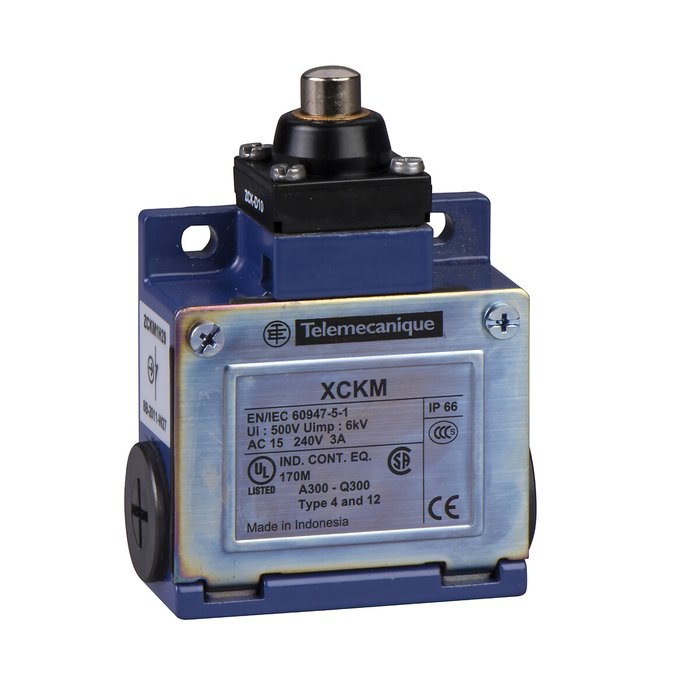

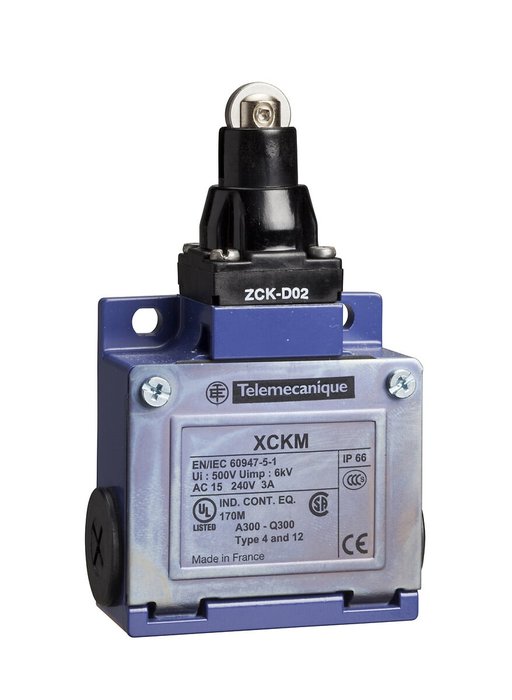

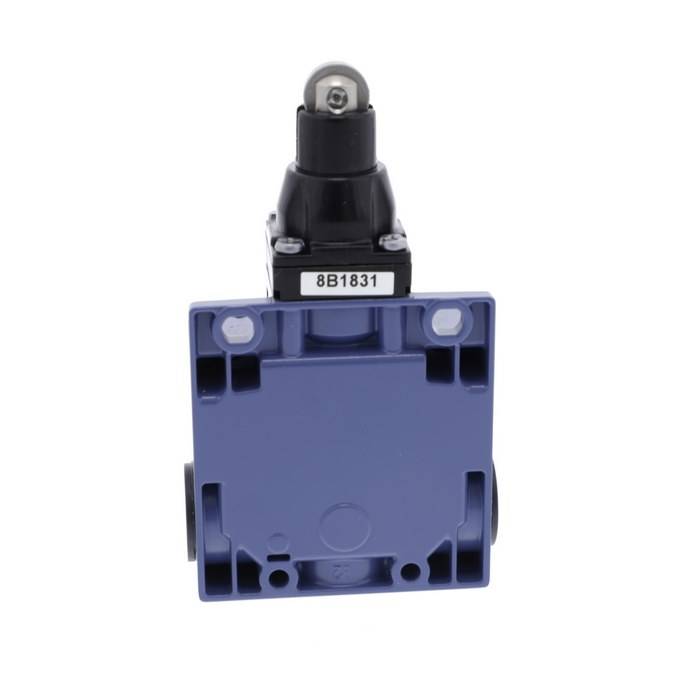

	TMSXCKM102 inter posit poussoir gal métal 3666916057537		54,1836 € / U HT 65,0203 € / U TTC	U	Ajouter

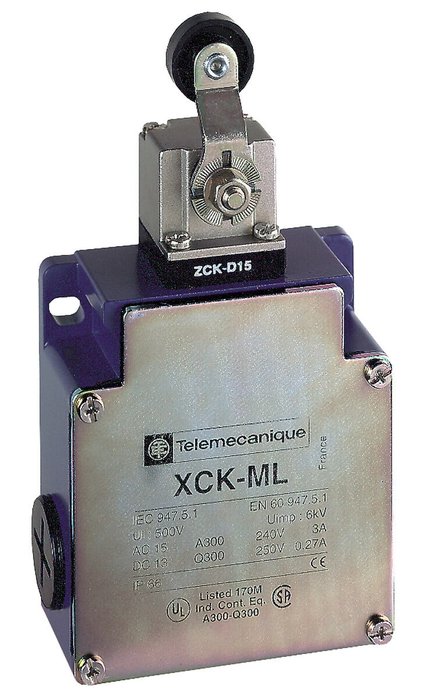

	TMSXCKML115H29 inter posit lev gal plast 3666916057964		132,8640 € / U HT 159,4368 € / U TTC

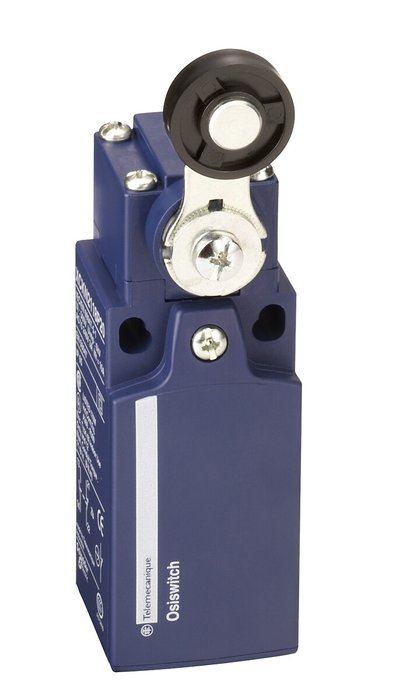

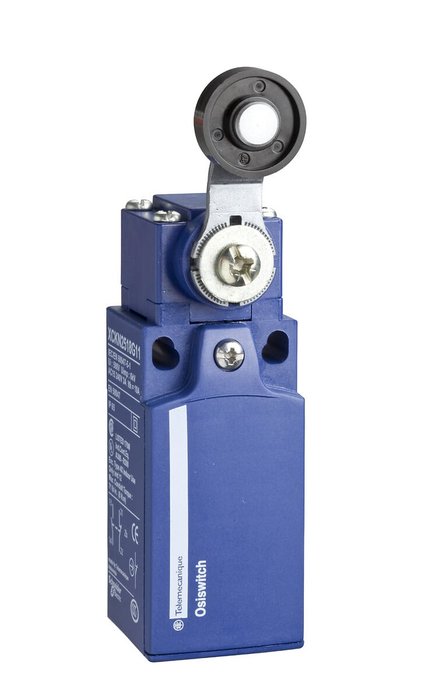

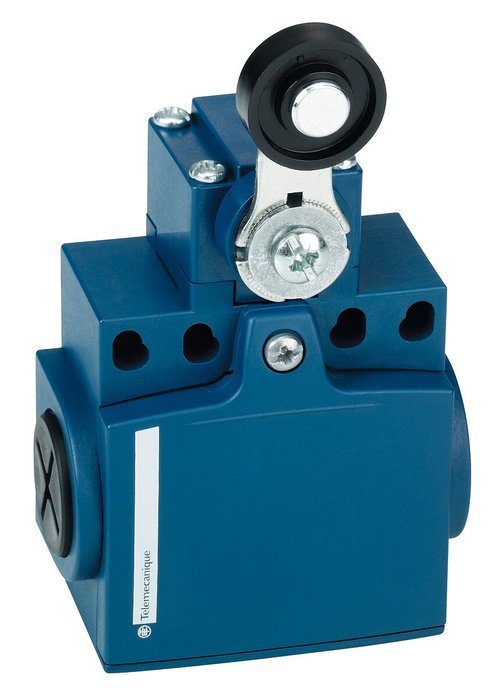

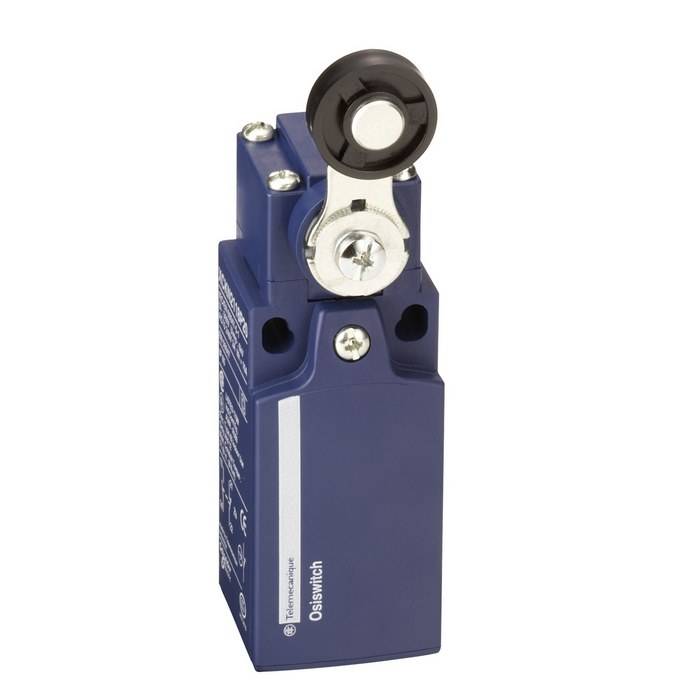

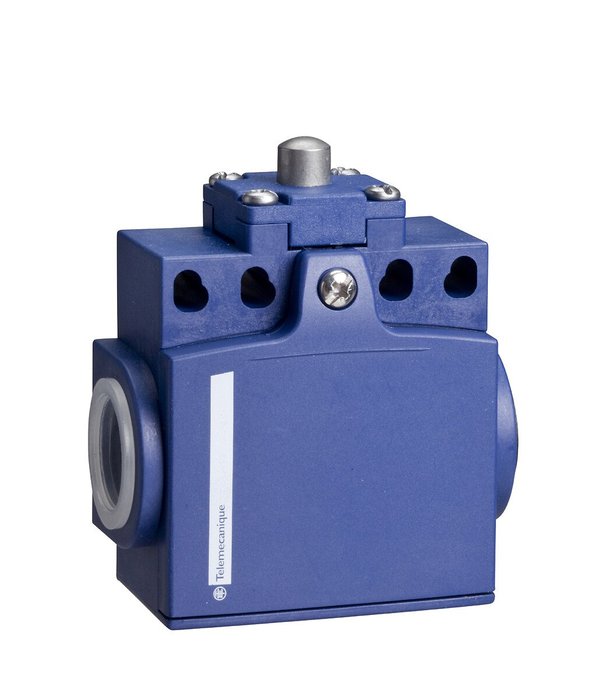

	TMSXCKN2118P20 inter posit levier gal plast 3666916055274		17,0168 € / U HT 20,4202 € / U TTC	U	Ajouter

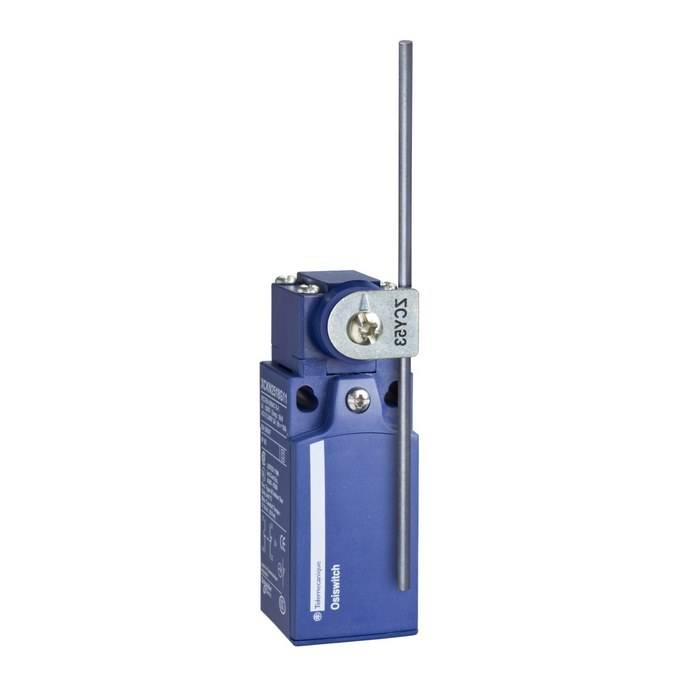

	TMSXCKN2918P20 inter posit levier gal plast 3666916054727		17,7152 € / U HT 21,2582 € / U TTC

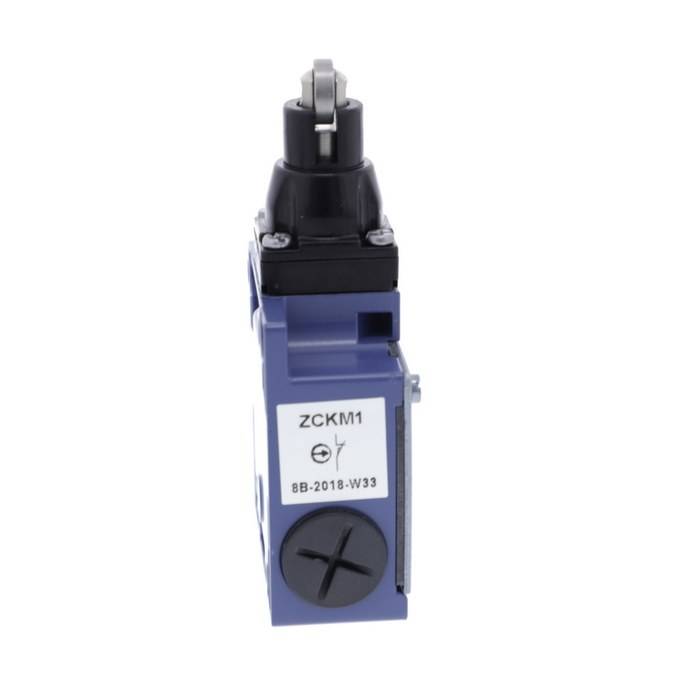

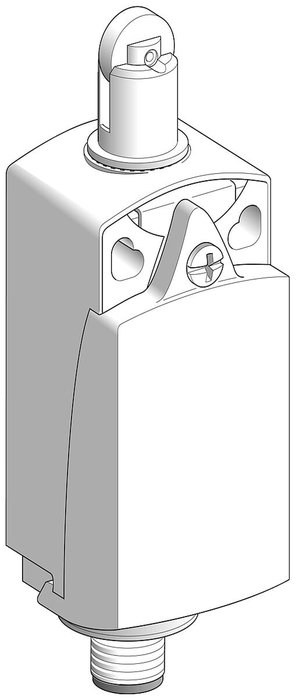

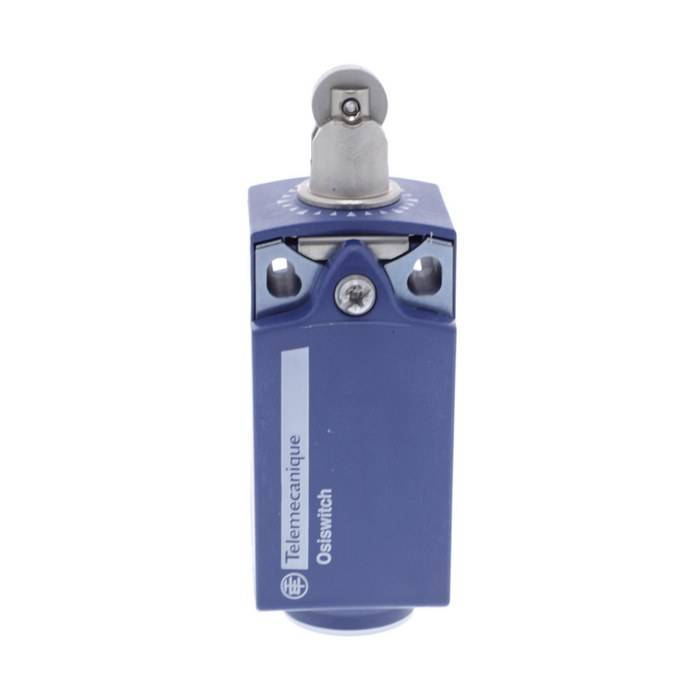

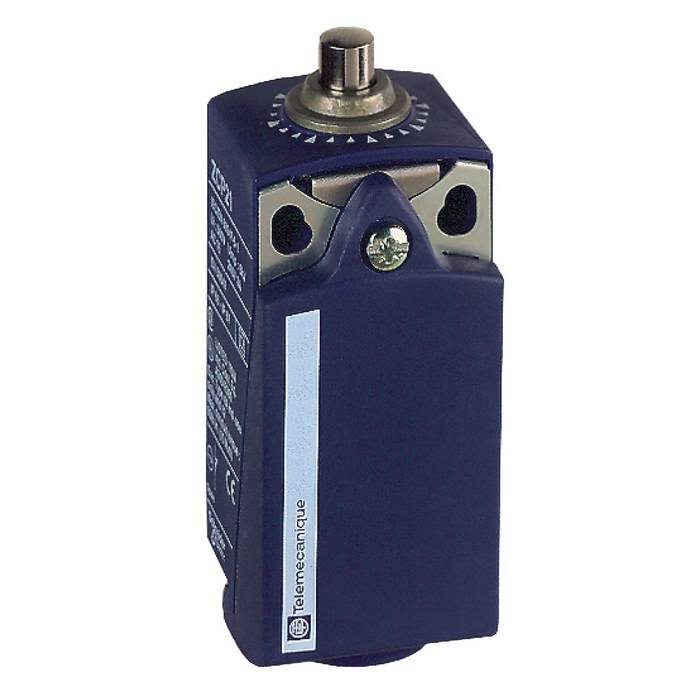

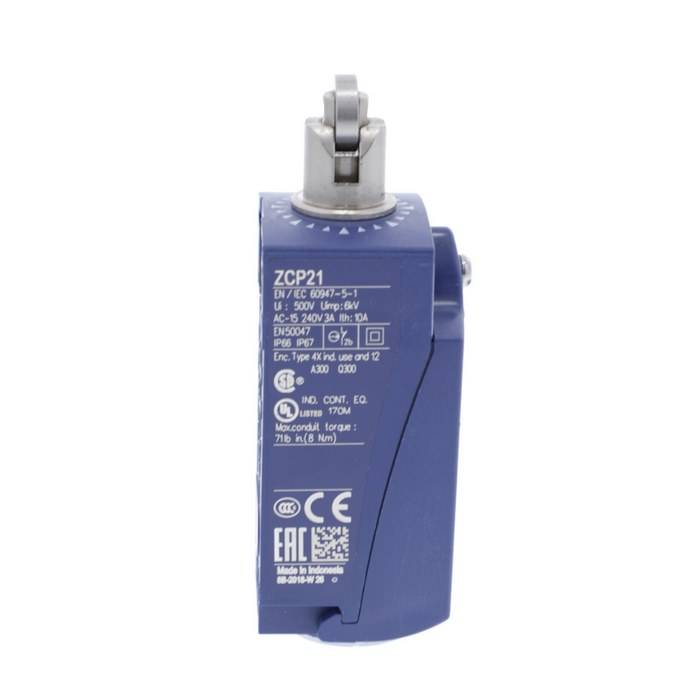

	TMSXCKP2102P16 inter posit poussoir gal métal 3666916054567		30,6556 € / U HT 36,7867 € / U TTC	U	Ajouter
