Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

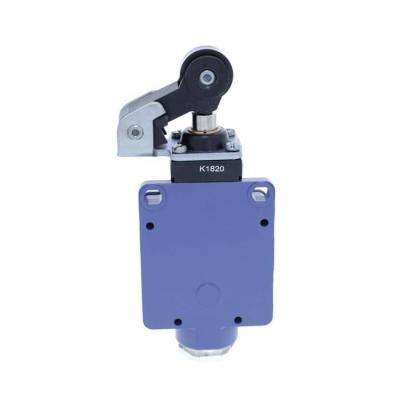

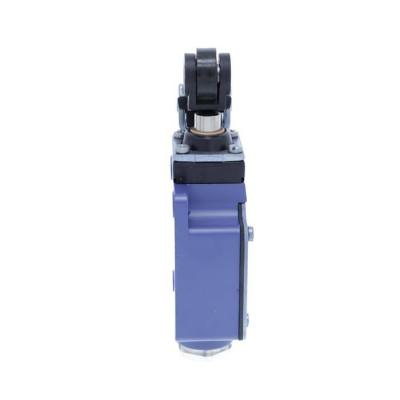

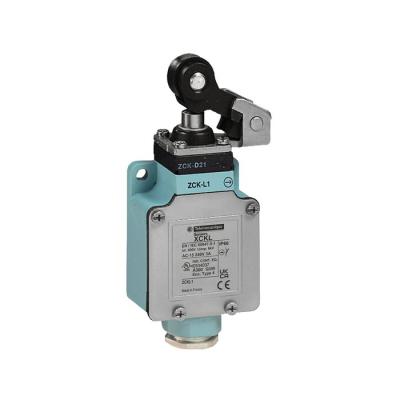

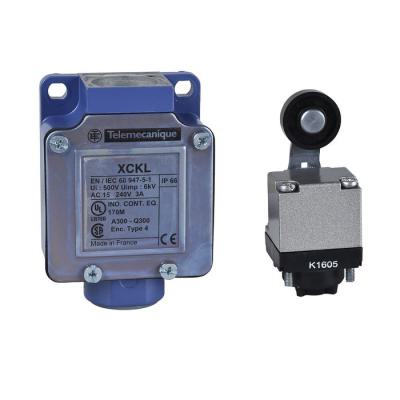

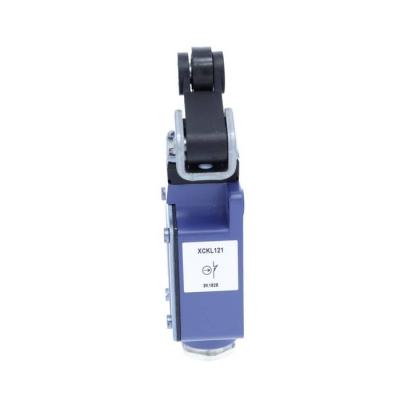

Xckl - Id Position - Levier Galet Plastiq Latéral - 1Nc+1No - Brusque - Pg13

inter posit lev gal plast laté

Code article : TMSXCKL121

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	146,2800 € / U


	Prix unitaire net HT
	84,3548 € / U
	soit :
	101,2258 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916057629
Réf. fabricant : XCKL121

Fabriqué en France

Informations complémentaires :
Cet interrupteur de position à corps robuste en Zamak
présente un conception modulaire facilitant les opérations
de maintenance et un format «áclassiqueá». Il est résistant
aux chocs avec des degrés de protection IP66 et IK05 et
convient pa

Ip :	IP66 se conformer à EN/IEC 60529

Poids :	0,305 kg

Durée de vie électrique :	5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60

Désignation code des contacts :	A300, AC-15 (Ue = 240 V), Ie = 3 A se conformer à EN/CEI 60947-5-1 appendix AQ300, DC-13 (

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Entrée de câble :	2 entrée presse-étoupe métal, diamètre extérieur du câble: 613,5 mm

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Normes :	UL 508IEC 60204-1IEC 60947-5-1EN 60947-5-1CSA C22.2 No 14EN 60204-1

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,342 x 1,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à EN/IEC 60068-2-6

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à EN/IEC 60068-2-27

Type d'unité de commande :	Poussoir levier à galet à rappel thermoplastique

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Profil environnemental :	Profil environnemental du Produit

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Type d'approche :	Approche latérale, 1 direction

Fonction de commutation :	interrupteur à rupture rapide

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK05 se conformer à EN 50102

Statut environnemental de l'offre :	Produit Green Premium

Description des bornes iso n°1 :	(21-22)NC(13-14)NO

Régulation reach :	Déclaration REACh

Fonctionnement des contacts :	A action brusque

Nom de gamme :	Format standard

Type de tête :	Tête de piston

Endurance mécanique :	20000000 cycle

Finition de l'élément d'actionnement :	levier à galet

Description des contacts :	1 "O" + 1 "F"

Mouvement d'attaque :	Avec came 30°

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Vitesse d'attaque minimale :	0,01 m/min

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Linéaire

Vitesse d'attaque maximale :	1,5 m/s

(ithe) courant thermique d'emploi sous enveloppe :	10 A CA

Garantie :	18 mois

Type de construction du boîtier :	Quader

Matière :	Métal

Matière du corps :	Zamak

Largeur :	52 mm

Hauteur :	72 mm

Profondeur :	30 mm

Certifications du produit :	CSAUL

Matériau du boîtier/corps :	métal

Nom de l'appareil :	XCKL

Type de carter :	Fixe

Ouverture positive :	Avec

Force minimale pour ouverture positive :	24 N

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Largeur du capteur (mm) :	52,0

Hauteur du capteur (mm) :	72,0

Longueur du capteur (mm) :	30,0

Température ambiante en fonctionnement (°c) :	70,0

Effort minimal d'actionnement :	8 N

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Adapté aux fonctions de sécurité :	Oui

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	1,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qc carton :	32

Qct :	CT

Nombre de pôles :	2

Type d'enclenchements :	1

Qc unité :	1

Mots clés : xckl position levier galet plastiq latéral brusque xckl121 3666916057629 tmsxckl121
