Détection » Soler & Palau (S&P Unelvent) » Accessoire Reseaux

Information(s) non contractuelle(s)

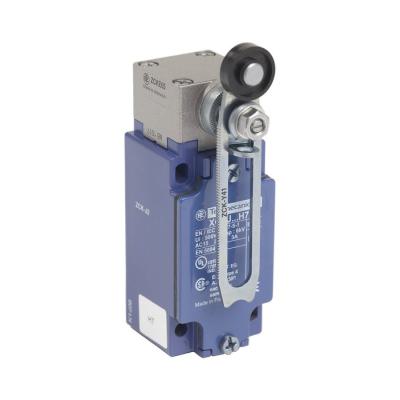

Osisense Xc Général - Interrupteur De Position Metal O Et O

INTERRUPTEUR DE POSITION

Code article : TMSXCKJ70511

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	134,5200 € / U


	Prix unitaire net HT
	77,5732 € / U
	soit :
	93,0878 € / U TTC

	Eco-contribution : 0,14 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916055625
Réf. fabricant : XCKJ70511

Fabriqué en France

Informations complémentaires :
OsiSense XC général - Interrupteur de position metal o et o

Ip :	IP66 se conformer à CEI 60529

Poids :	0,455 kg

Durée de vie électrique :	5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A300 se conformer à EN/CEI 60947-5-1 appendix A0,27 A à 250 V, DC-13,

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Normes :	IEC 60204-1UL 508EN 60204-1IEC 60947-5-1EN 60947-5-1CSA C22.2 No 14CENELEC EN 50041

Entrée de câble :	1 entrée filetée pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 912 mm

Catégorie de surtension :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,52 x 2,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à CEI 60068-2-27

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Type d'unité de commande :	Poussoir avec galet à rappel métal renforcé

Fonctionnement des contacts :	Coupure lente, sans contact à court-circuit

Forme du capteur :	Forme C se conformer à CENELEC EN 50041

Type d'approche :	Approche latérale, 2 directions

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK07 se conformer à EN 50102

Finition de l'élément d'actionnement :	levier à galet ajustable

Description des bornes iso n°1 :	(21-22)NC(13-14)NO

Finition du raccordement électrique :	entrée de câble PG

Nom de gamme :	Format standard

Type de tête :	Tête de piston

Endurance mécanique :	25000000 cycle

Description des contacts :	1 "O" + 1 "O"

Mouvement d'attaque :	Avec came 30°

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Linéaire

Certifications du produit :	CSAULCCC

Vitesse d'attaque minimale :	6 m/min

Garantie :	18 mois

Type de construction du boîtier :	Quader

Matière :	Métal

Matière du corps :	Zamak

Matière de la tête :	Zamak

Vitesse d'attaque maximale :	1 m/s

Largeur :	40 mm

Hauteur :	77 mm

Profondeur :	44 mm

Matériau du boîtier/corps :	métal

Température ambiante en fonctionnement (°c) :	-25,0

Nom de l'appareil :	XCKJ

Type de carter :	Fixe

Ouverture positive :	Avec

Force minimale pour ouverture positive :	40 N

Effort minimal d'actionnement :	16 N

(ithe) courant thermique d'emploi sous enveloppe :	10 A

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Largeur du capteur (mm) :	40,0

Hauteur du capteur (mm) :	77,0

Longueur du capteur (mm) :	44,0

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Courant de fonctionnement nominal ca-15, 125 v (a) :	3,0

Nombre de contacts en tant que contacts à ouverture :	2,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qc carton :	18

Qct :	CT

Nombre de pôles :	2

Nombre de positions :	1

Qc unité :	1

Mots clés : osisense général interrupteur position metal xckj70511 3666916055625 tmsxckj70511
