Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

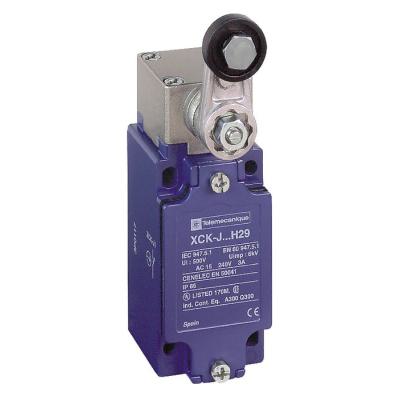

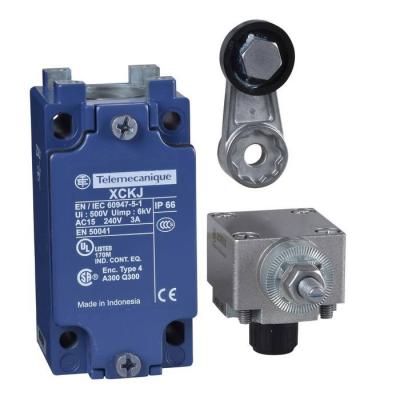

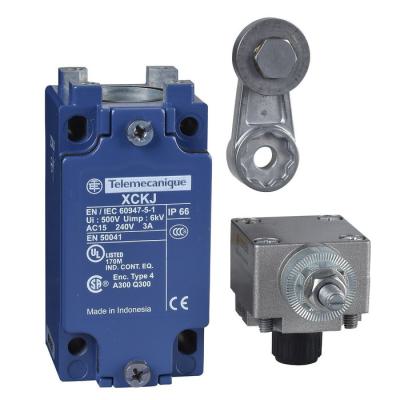

Xckj - Id Position - Levier Galet Métal - 1No+1Nc - Dépendante Décalée - Pg13

Inter posit levier galet métal

Code article : TMSXCKJ50513

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	139,5600 € / U


	Prix unitaire net HT
	80,4796 € / U
	soit :
	96,5755 € / U TTC

	Eco-contribution : 0,14 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916055731
Réf. fabricant : XCKJ50513

Fabriqué en France

Informations complémentaires :
XCKJ - ID Position - levier galet métal - 1NO+1NC -
dépendante décalée - PG13

Ip :	IP66 se conformer à CEI 60529

Poids :	0,49 kg

Durée de vie électrique :	5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A300 se conformer à EN/CEI 60947-5-1 appendix A0,27 A à 250 V, DC-13,

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Normes :	EN 60947-5-1CSA C22.2 No 14IEC 60204-1EN 60204-1CENELEC EN 50041IEC 60947-5-1UL 508

Entrée de câble :	1 entrée filetée pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 912 mm

Catégorie de surtension :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,52 x 2,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à CEI 60068-2-27

Type d'approche :	Approche latérale, 1 ou 2 sens programmables

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Fonctionnement des contacts :	Coupure lente, sans contact à court-circuit

Forme du capteur :	Forme A se conformer à CENELEC EN 50041

Profil environnemental :	Profil environnemental du Produit

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Type d'unité de commande :	Levier à galet à rappel métal

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK07 se conformer à EN 50102

Statut environnemental de l'offre :	Produit Green Premium

Description des bornes iso n°1 :	(21-22)NC(13-14)NO

Finition du raccordement électrique :	entrée de câble PG

Régulation reach :	Déclaration REACh

Nom de gamme :	Format standard

Endurance mécanique :	30000000 cycle

Finition de l'élément d'actionnement :	levier à galet

Type de tête :	Tête rotative

Description des contacts :	1 "O" + 1 "F"

Mouvement d'attaque :	Avec came 30°

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Tournant

Couple minimal d'actionnement :	0,25 N.m

Certifications du produit :	ULCCCCSA

Couple minimum pour ouverture positive :	0,5 N.m

Vitesse d'attaque minimale :	6 m/min

Vitesse d'attaque maximale :	1,5 m/s

Garantie :	18 mois

Type de construction du boîtier :	Quader

Matière :	Métal

Matière du corps :	Zamak

Matière de la tête :	Zamak

Largeur :	40 mm

Hauteur :	77 mm

Profondeur :	44 mm

Matériau du boîtier/corps :	métal

Nom de l'appareil :	XCKJ

Type de carter :	Fixe

Ouverture positive :	Avec

(ithe) courant thermique d'emploi sous enveloppe :	10 A

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Largeur du capteur (mm) :	40,0

Hauteur du capteur (mm) :	77,0

Longueur du capteur (mm) :	44,0

Température ambiante en fonctionnement (°c) :	70,0

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qc carton :	18

Qct :	CT

Nombre de pôles :	2

Nombre de positions :	1

Qc unité :	1

Mots clés : xckj position levier galet métal dépendante décalée xckj50513 3666916055731 tmsxckj50513
