Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

Osisense Xc Atex - Idp Met A Tige Thermoplast

IDP MET A TIGE THERMOPLAS

Code article : TMSXCKJ390559H29EX

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	403,3200 € / U


	Prix unitaire net HT
	232,5812 € / U
	soit :
	279,0974 € / U TTC

	Eco-contribution : 0,14 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916058732
Réf. fabricant : XCKJ390559H29EX

Fabriqué en France

Informations complémentaires :
Ce produit de la gamme Harmony Analog est un convertisseur
analogique isolé de tension/courant de 0 à 5A. Cet
interrupteur de fin de course est fabriqué en Zamak. Ce
produit est équipé d'un levier à galet à rappel par
ressort, actionné par

Ip :	IP66 se conformer à CEI 60529

Durée de vie électrique :	5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <360

Désignation code des contacts :	B300, AC-15 (Ue = 240 V), Ie = 1,5 A se conformer à EN 60947-5-1B300, AC-15 (Ue = 240 V),

(ui) tension assignée d'isolement :	300 V se conformer à UL 508400 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Type d'unité de commande :	Levier tige ronde à rappel thermoplastique tringle ronde 6 mm, L = 200 mm

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,342 x 0,75 mm²

Nombre d'entrée de câble :	1 entrée taraudé pour M20 x1,5 presse étoupe (inclus) 912 mm

(uimp) tension assignée de tenue aux chocs :	4 kV se conformer à IEC 606644 kV se conformer à IEC 60947-1

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à CEI 60068-2-27

Type d'approche :	Approche latérale, 1 ou 2 sens programmables

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Forme du capteur :	Form D se conformer à CENELEC EN 50041

Certifications du produit :	INERIS 04ATEX0014XIEC-Ex INE 17.0020X

Marquage :	II2 D-Ex tb IIIC T85°C Db IP66/67

Profil environnemental :	Profil environnemental du Produit

Protection contre les courts-circuits :	6 A cartouche fusible, type gG

Normes :	EN/CEI 60079-31EN/IEC 60079-0

Fonction de commutation :	interrupteur à rupture rapide

Fonction produit :	Commutateur de fin de course

Directives :	2014/34/EU - ATEX directive

Mouvement d'attaque :	Avec toute pièce mobile

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Fonctionnement des contacts :	A action brusque

Gamme de produits :	OsiSense ATEX D

Nom de gamme :	Format standard

Endurance mécanique :	20000000 cycle

Type de tête :	Tête rotative

Description des contacts :	2 "O" + 1 "F"

Finition de l'élément d'actionnement :	levier à tige

Mode de fixation :	Par le corps

Zone poussière :	Zone 21 - 22

Vitesse d'attaque minimale :	0,01 m/min

Température de fonctionnement :	-2060 °C

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Tournant

Couple minimal d'actionnement :	0,25 N.m

Vitesse d'attaque maximale :	1,5 m/s

Couple minimum pour ouverture positive :	0,5 N.m

Garantie :	18 mois

(ithe) courant thermique d'emploi sous enveloppe :	6 A CA

Type de construction du boîtier :	Quader

Matière :	Métal

Matière du corps :	Zamak

Matière de la tête :	Zamak

Largeur :	40 mm

Hauteur :	77 mm

Profondeur :	44 mm

Matériau du boîtier/corps :	métal

Nom de l'appareil :	XCKJ

Type de carter :	Fixe

Largeur du capteur (mm) :	40,0

Hauteur du capteur (mm) :	77,0

Longueur du capteur (mm) :	44,0

Température ambiante en fonctionnement (°c) :	60,0

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	1,5

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,1

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	2,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qc carton :	12

Qct :	CT

Nombre de pôles :	3

Nombre de positions :	1

Qc unité :	1

Mots clés : osisense atex idp met tige thermoplast xckj390559h29ex 3666916058732 tmsxckj390559h29ex

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

232,5812 € / U HT
279,0974 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	TMS9007FA1 BRAS A LEVIER 3666916089477		39,4120 € / U HT 47,2944 € / U TTC

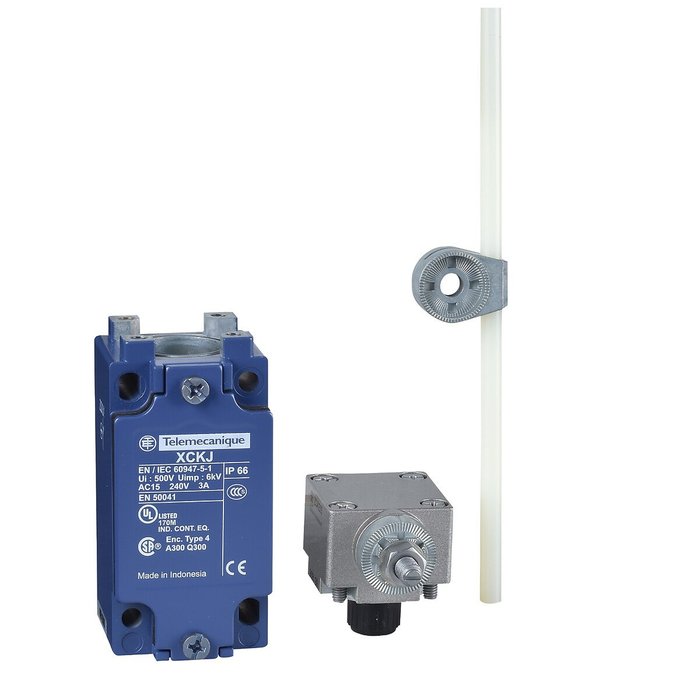

	TMSXCKJ50559 inter posit lev tige ron plast 3666916055670		77,6424 € / U HT 93,1709 € / U TTC

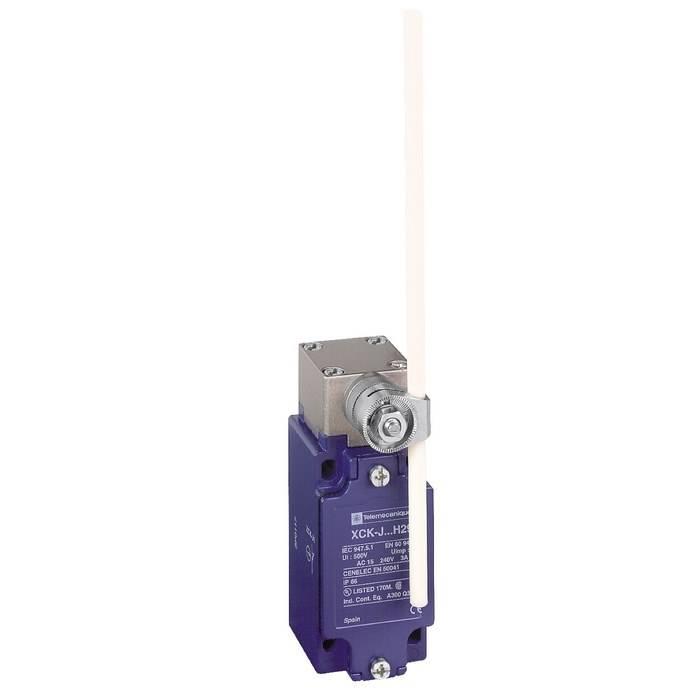

	TMSXCKJ50559H29 inter posit lev tige ron plast 3666916055663		78,8188 € / U HT 94,5826 € / U TTC

	TMSZCKY14TK LEVIER ROULEMENT A BILLES 3666916001288		24,2892 € / U HT 29,1470 € / U TTC

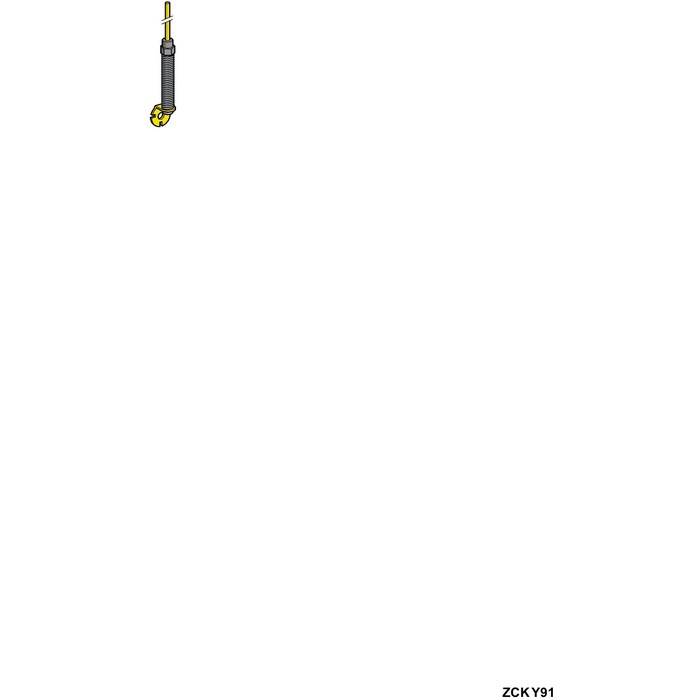

	TMSZCKY91TK LEVIER A TIGE 430438 3666916038475		15,6392 € / U HT 18,7670 € / U TTC
